Сопоставление Профилей (Экспорт в SAF)

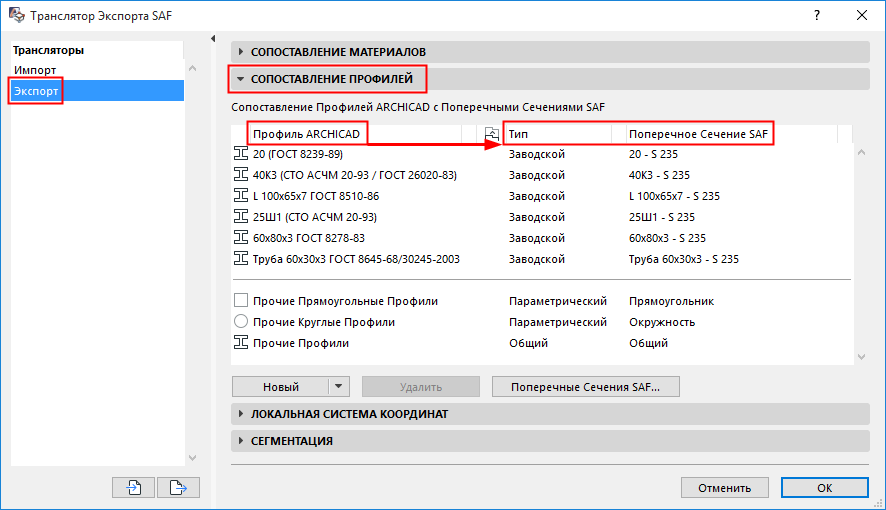

Панель Сопоставления Профилей предназначена для точного сопоставления Стержней Сложного Профиля с соответствующими им определениям (“Поперечных Сечений SAF”), используемых в принимающем приложении.
Примечание: Вам надо только сопоставить Стержни Сложного Профиля, потому что толщина всех Пластин распознается и сопоставляется автоматически. Их материалы определяются настройками панели Сопоставления Материалов.
Активируйте команду меню Файл > Взаимодействие > SAF > SAF-трансляторы и выберите Транслятор для Экспорта.
Стандарт SAF определяет четыре Типа Поперечных Сечений:
•Заводской: поперечные сечения, используемые при заводском изготовлении.
•Составной: сечение, состоящее из комбинации заводских профилей (например, два двутавровых сечения). Пример ввода составного поперечного сечения: профиль = Двутавр №20 и параметры = 10 мм (расстояние между профилями).
•Параметрический: поперечное сечение, определяемое любой формой и любыми размерами (параметрами).
•Общий: служит для определения любой общей формы поперечного сечения. Состоит из одного или нескольких замкнутых многоугольников и может содержать отверстия. Для них не используется стандартное наименование.
Поперечные Сечения SAF “Параметрические” или “Общие”
