Создание Специальных Элементов MEP

Данная функция используется для создания и сохранения пользовательских библиотечных элементов MEP средствами ARCHICAD.

1.Откройте новый пустой файл проекта ARCHICAD.

2.На Плане Этажа или в 3D-окне смоделируйте нужный MEP-элемент при помощи любых конструктивных элементов (например, стен, перекрытий, объектов, MEP-элементов).

3.Если в создаваемом MEP-элементе должно присутствовать одно или несколько соединений, воспользуйтесь при моделировании объектом Соединение MEP.

Примечание: Объект Соединение MEP находится в Библиотеке MEP (его можно найти при помощи функции поиска Библиотечных Элементов).


4.Завершив создание модели MEP-элемента, перейдите в 3D-окно.

5.Активируйте команду меню Файл > Библиотеки и Объекты > Сохранить Выбранное как > Часть MEP.

6.В открывшемся диалоге сохранения Специального MEP-элемента введите имя нового элемента, который будет сохранен во Вложенной Библиотеке проекта или в любом другом указанном месте.

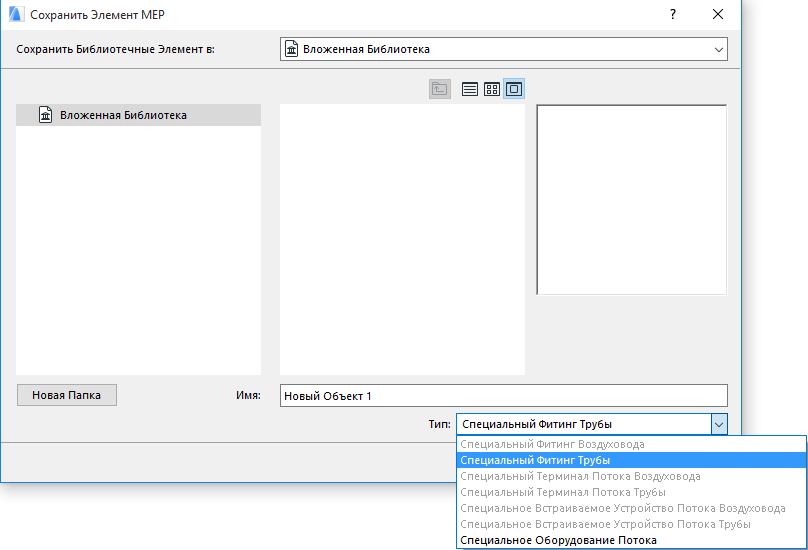

7.Выберите из выпадающего меню нужный подтип:


Примечание: Набор подтипов, отображаемых в этом списке, зависит от количества и типов объектов Соединения MEP, использованных при моделировании MEP-элемента. Если в специальном элементе MEP предусмотрено только одно соединение, то в списке будут отсутствовать подтипы, относящиеся к оборудованию и встроенным элементам (так как они требуют наличия нескольких коллинеарных соединений). Кроме того, если для использованного Соединения MEP в диалоге его Параметров был выбран вариант Труба, то в списке будет отсутствовать подтип Воздуховодов.

8.Нажмите кнопку Сохранить. Новый объект MEP, сохраненный в заданной библиотеке, будет доступен для использования с инструментом, соответствующим назначенному подтипу объекта.
