El Desplazamiento siempre ocurre en una dirección (uno al otro): las Partes ajustadas serán desplazadas a sus objetivos; las Partes objetivo permanecerán sin cambios.
En este ejemplo, la parte 2D en la Viga de la derecha es desplazada, y ahora conecta con la otra Parte.
Conectar Vigas: antes y después de Ajuste de Desplazamiento
Para cada ajustador de Desplazamiento, puede establecer una distancia máxima permitida ("Desplazamiento máx."). Esta distancia se mide entre Partes 1D no ajustadas y/o planos de Partes 2D no ajustadas.
Ver también Opciones de Desplazamiento En Caso de Múltiples Objetivos.
|
|
DESPLAZAR PARTE 1D |
|
Desplazar 1D a 1D
|
|
|
Desplazar 1D a 2D
|
|
|
Solo Desplazar en Dirección Z Global |
Active esto si la Parte 1D debería desplazarse solo en la dirección Z Global. No se aplicarán desplazamientos en otras direcciones. |
|
Buscar Borde de la Parte 2D
|

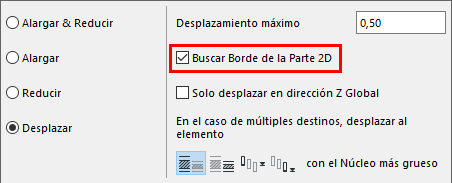

Seleccione esto para desplazar una Parte 1D al borde más cercano de la Parte 2D de destino (no el punto más cercano) - siempre que el borde de destino siga dentro del rango de “Desplazamiento Max.”. Nota: Si también activa “Desplazar solo en Dirección Z Global”, la opción “Buscar borde” se limita a la dirección Z. Véanse los ejemplos en la tabla a continuación. |
|
|
Buscar Borde de la Parte 2D - DESACTIVADO |
Buscar Borde de la Parte 2D - ACTIVADO |
|
Desplazar Viga a Forjado |
|
|
|
Desplazar Viga a Cubierta |
|
|
|
Desplazar Pilar Esquina |
|
|
