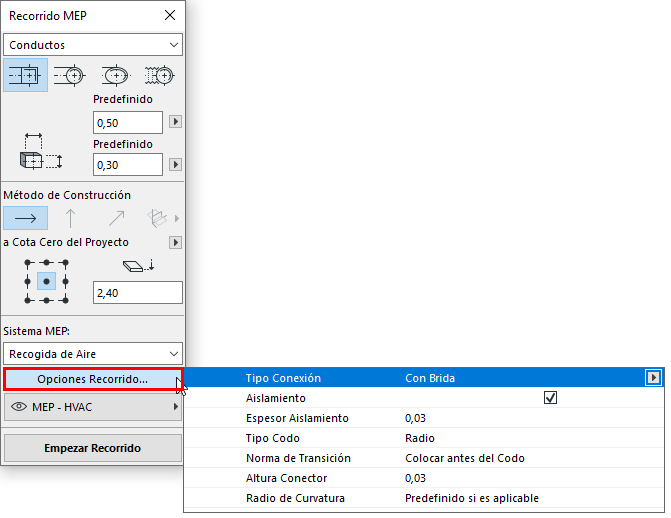

Haga clic en el botón de Opciones de Recorrido desde la paleta del Recorrido MEP.
Las opciones que defina aquí afectarán a la siguiente operación de Recorrido. Las opciones disponibles varían, dependiendo de si está haciendo Conductos, Tuberías o Bandejas Portacables.
Tipo Conexión
Elija el tipo apropiado (p. ej. Con Brida, Soldada, Simple), y una Altura/Diámetro según corresponda.
Aislamiento
Haga clic en la casilla de verificación para añadir una capa de aislamiento opcional al exterior de los elementos MEP colocados en esta operación de Recorrido. Defina el Espesor del Aislamiento.
Norma de Transición
Las transiciones son segmentos rectos colocados de forma automática para garantizar la conexión correcta si se cambia la geometría del segmento (anchura, altura o forma) en mitad de una operación de Recorrido. Si el cambio se produce en un Codo de la ruta, el elemento de transición se puede colocar antes o después del Codo. Elija su preferencia (“Colocar antes del Codo”/”Colocar después del Codo”).

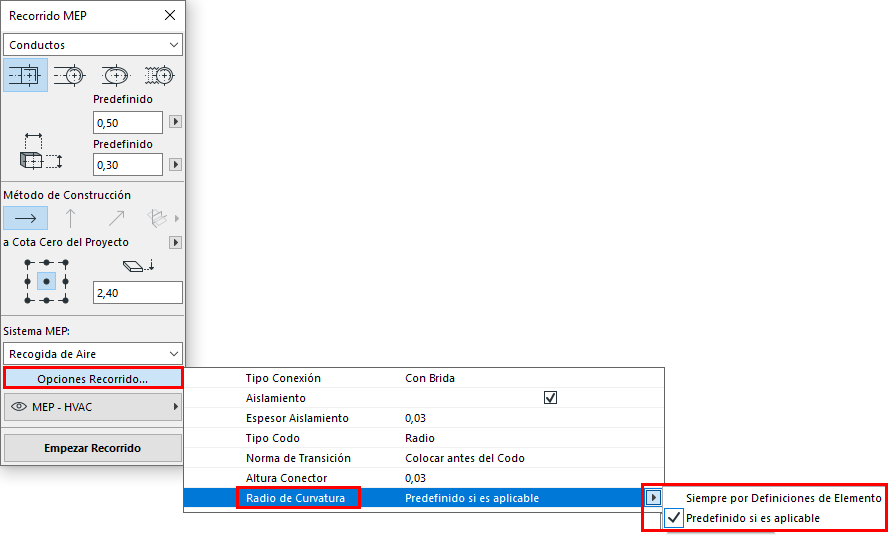

Los codos se insertan automáticamente con el recorrido. Elija una opción para definir el radio de los codos en este recorrido:
Predefinido si es aplicable
Con esta opción, los codos tendrán el radio definido de la Curvatura Predefinida que eligió en la parte superior de la paleta de Recorrido. (Los valores de Radio se definen en las Preferencias MEP.)
Esto solo se aplica si elige un tipo de elemento MEP cuyos valores de sección se han predefinido en las Preferencias MEP.

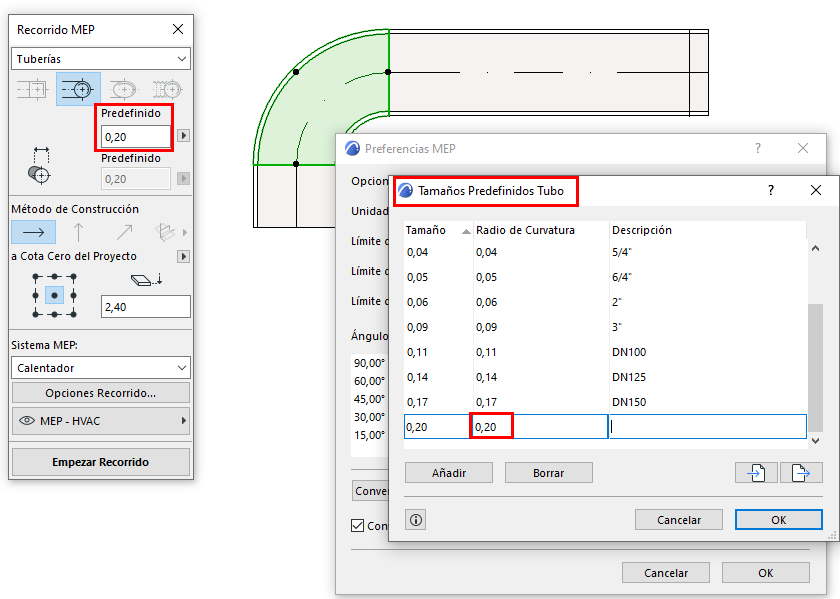

Radio de Curvatura en una Operación de Recorrido: Usando “Predefinido si es aplicable”
Siempre por definiciones del elemento

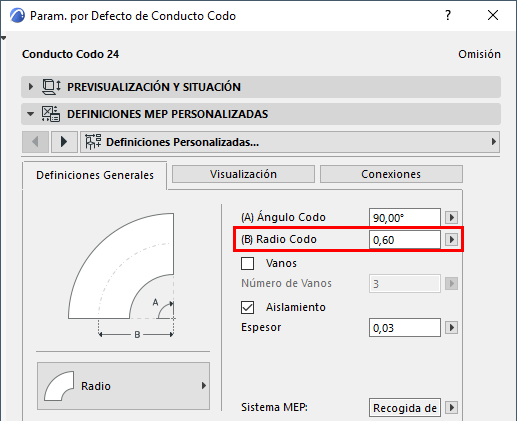

Con esta opción, los codos tendrán el radio definido en las definiciones predeterminadas de la herramienta Codo:

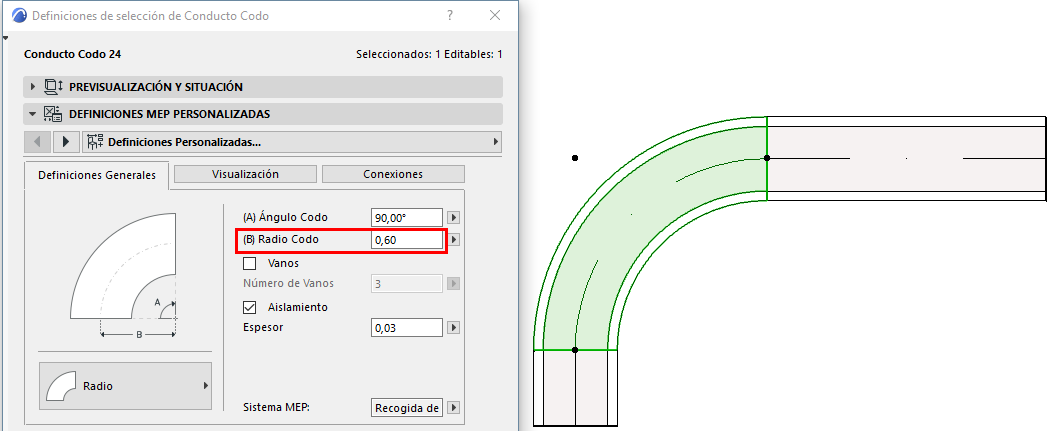

Radio de Curvatura en una Operación de Recorrido: Usando “Siempre por Definiciones del Elemento”
