調整元素

使用調整命令，將所選墻、梁、弧和線的端點延伸或修剪到線、弧線段或元素的邊緣。

注意：將屋頂平面互相調整或調整到其它元素也是可以的。

參見相交單平面屋頂和使用一個遠處的屋頂修剪。

1。選擇要調整的元素。

2。選擇編輯>重塑>調整命令。

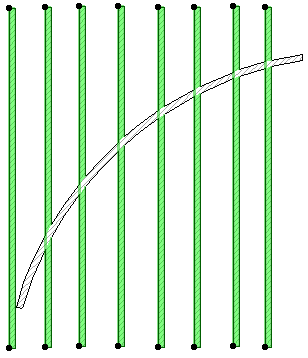

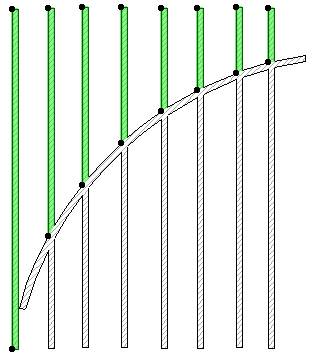

3。繪製一直線段，或點擊一條現存的線條、墻、多邊形邊緣或弧線/圓。選定墻和線的端點將被調整（加長或縮短），它門將與繪製好的或被點擊的直線或曲線相遇。只有那些與選定線/弧/邊相交的（或應該會相交的）元素會受到影響。

注意：如果被點擊的是 板的邊緣， 工作流程與調整元素到板的工作流程相同。

參見調整元素到板。

調整命令可在平面圖和3D視窗中使用，並且在剖面圖/立面圖/室內立面圖和3D文檔視窗及詳圖和工作圖中只可用於圖形元素。在3D視圖中，可將選定的墻或梁調整到一個垂直的平面。

分割和調整快捷鍵

一個簡單的快捷鍵使您能夠用同一條邊調整短元素，並分割長元素。

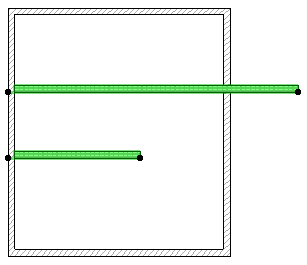

1。選擇所有您想要分割或調整的元素。活動工具必須是創建選定元素其中的一種工具。

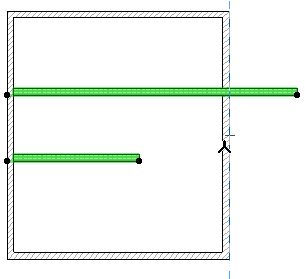

2。按下Ctrl（Windows）或Cmd（Mac） 鍵，並在要分割/調整的邊緣上點擊。

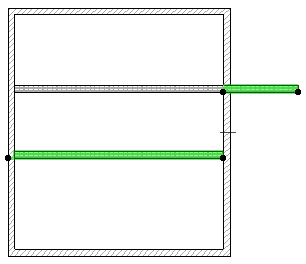

3。操作將立即執行。所有轉換的元素都保持選定的狀態。
