1。在平面圖上，啟動殼體工具並選擇帶簡單輸入方法的旋轉幾何方法。

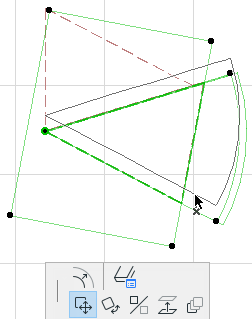

2。創建一個45度角旋轉的旋轉殼體。
3。在選定殼體時，從上下文選單中選擇定義殼體輪廓。
4。如所示，定義一個要用來剪切殼體邊緣的正方形輪廓。在3D中查看結果。
5。回到平面圖，鏡射此殼體的複製。
6。移動第二個殼體，使其沿靠第一個殼體。

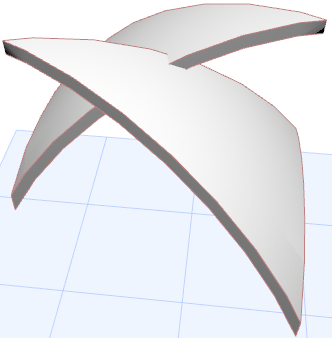

7。在Y軸上稍微往上移動第二個殼體，使其稍微與第一個殼體重疊（這樣，元素相互進行修剪就更容易）。在3D中查看

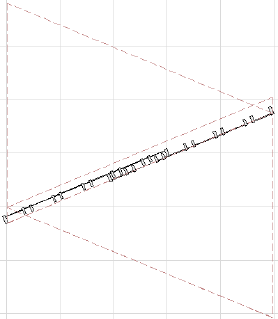

8。返回到2D視窗， 創建兩個幕墻，每個都朝相反的方向，如所示在兩個殼體之間延伸。

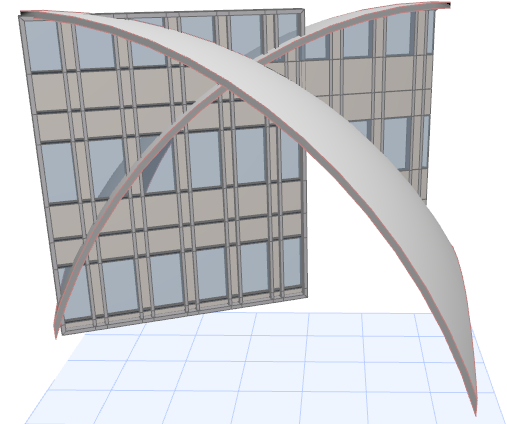

9。 在3D中查看。

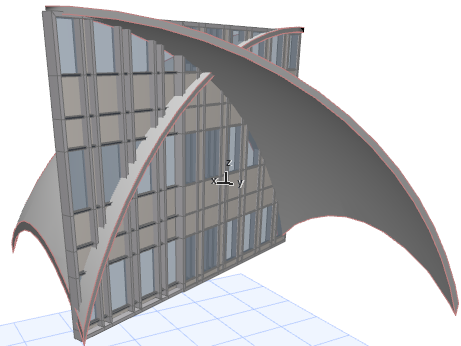

10。將幕墻的位置編輯到合適的位置：提昇幕墻，然後將其上角延伸到適當的高度。
11。現在依次選擇每個幕墻，並按照這些步驟將其修剪到每個殼體來實現想要的幾何形狀。

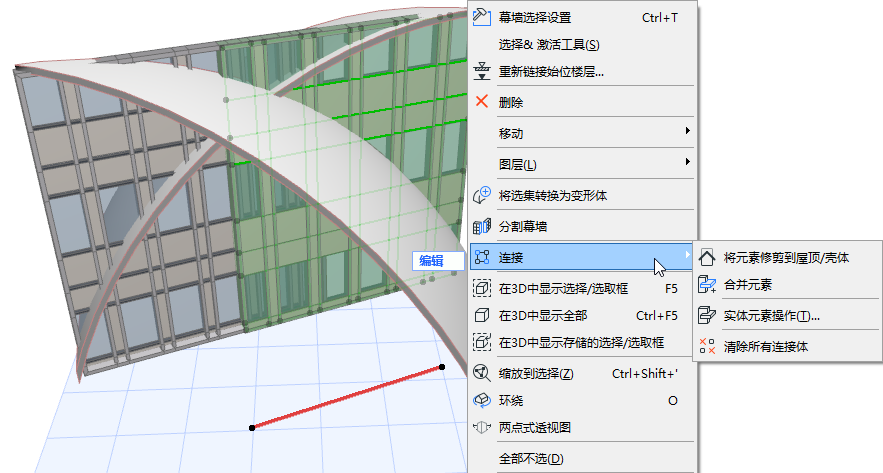

•選擇其中一個幕墻並使用連接>將元素修剪到屋頂/殼體命令。
•將所選幕墻修剪到這兩個殼體的每個殼體。

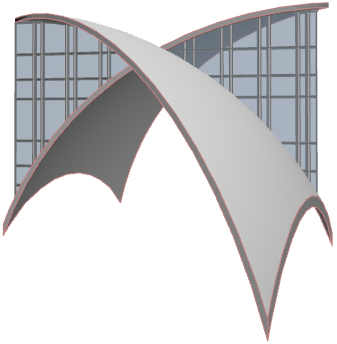

•現在選擇另一個幕墻，並把它修剪到這兩個殼體的每個殼體。

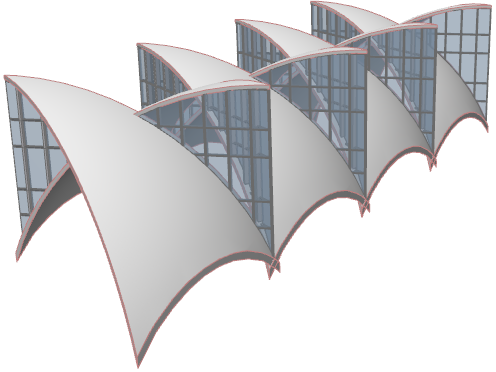

•按需多重複製得出的結構。
