在3D視窗中創建幕墻

通過建築構局常規方法輸入幕墻。

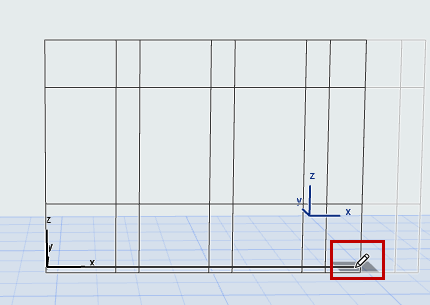

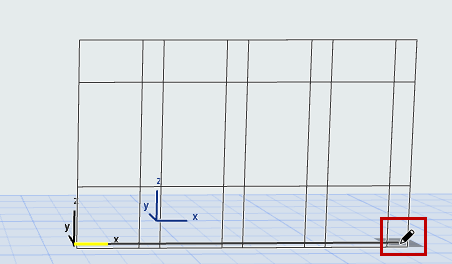

注意:如果您的方案內包含一個固定大小的格線式樣,重影反饋和鉛筆/捕捉點則表示下一個需要完成的式樣單元。

FixedSizeInput3D.png   FixedSizeInput3D2.png

在3D視窗中,預設的幕墻輸入平面與當前3D輸入平面相同。

要定義其它輸入平面,參見3D視窗中的幕墻輸入平面

聚合線方法

1。隨著幕墻工具的啟動,選擇聚合線-訊息框的單一幾何方法和預設的輸入平面。


2。點擊以開始繪製幕墻參考線。

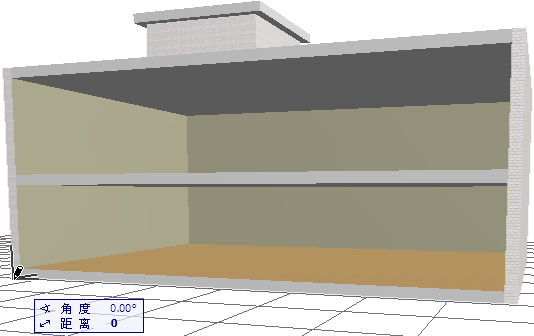

在我們的例子中:


3。在建築前端的角點擊,定義參考線的長度。

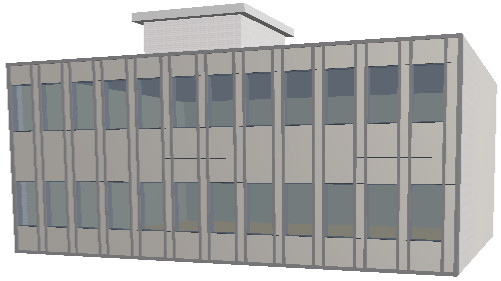

查看結果。


邊界方法

1。隨著幕墻工具的啟動,從訊息框選擇邊界幾何方法和只能輸入平面方法。


2。通過一系列的點擊定義輸入平面。

3。在輸入平面上開始繪製想要的幕墻邊界,如同繪製任何多邊形一樣,在每個節點上點擊。

注意:此幕墻的參考線是您繪製的第一個邊界線段。

4。隨著錘子游標的出現,雙擊或點擊以閉合多邊形。

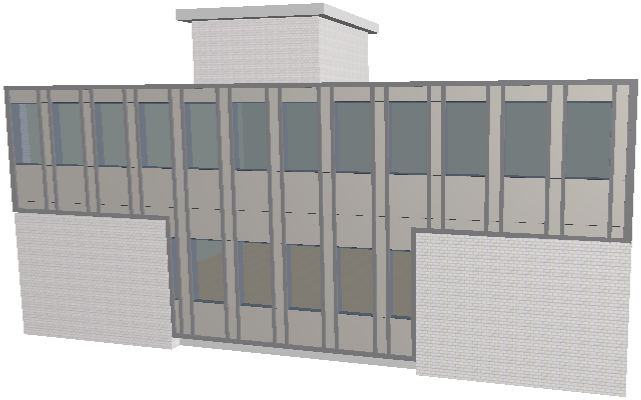

查看結果。


相關主題:

3D視窗中的幕墻輸入平面
