垂直彎曲梁

在3D或截面/立面視窗中：

1。選中梁

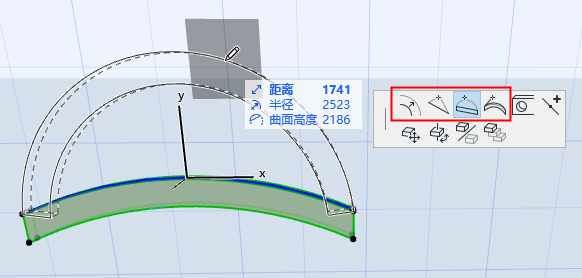

2。使用浮動工具框命令對邊進行垂直彎曲，或使用切線加以編輯。

梁的竪曲線自身無法彎曲。

給定梁無法在垂直和水平方向上同時彎曲。

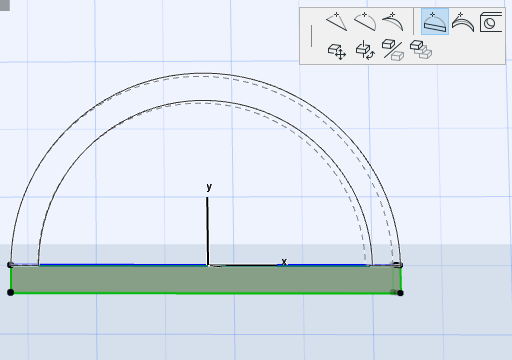

•對於直梁：其曲線高度不能大於曲線半徑。

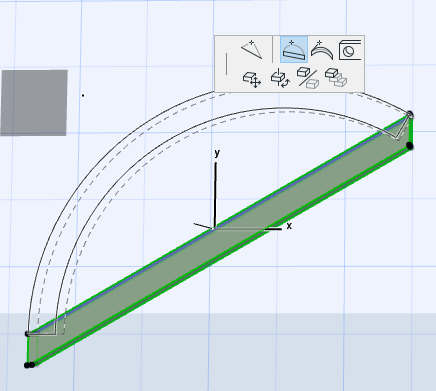

•對於傾斜梁：弧線的起點和末端點不可低於弧線原點

•半徑拉伸命令同樣可用於垂直曲梁：

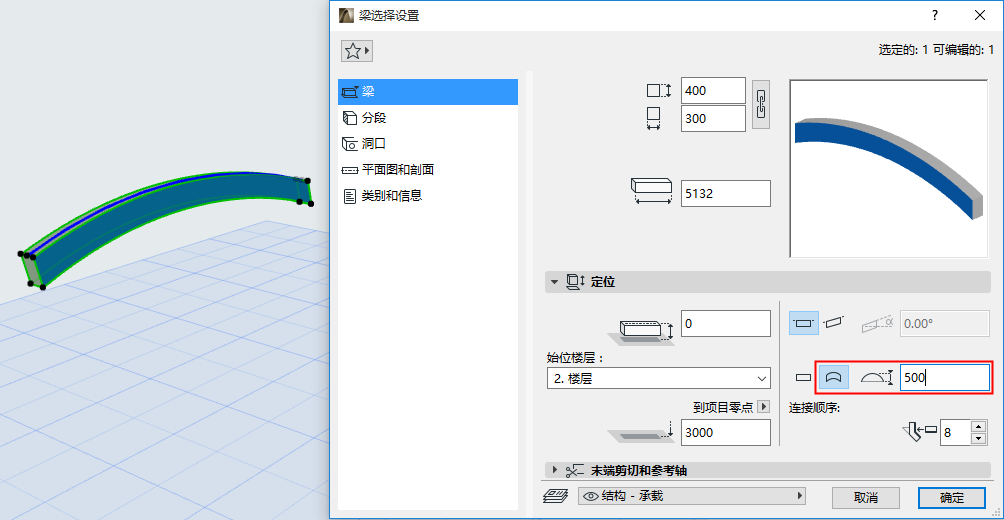

或者，在“梁設定”或“訊息框”中：單擊曲線圖標並定義“弦/弧高”。

•可使用負值

•若初始梁為水平彎曲，則單擊“彎曲”圖標將指定垂直曲線並消除水平曲線。

相關主題：

水平曲梁
