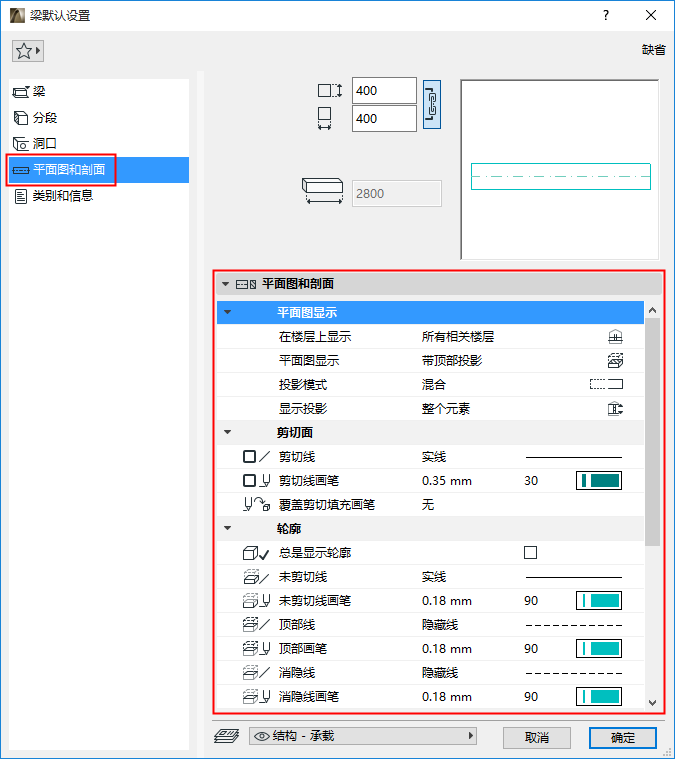

使用梁設定的平面圖和截面頁面。

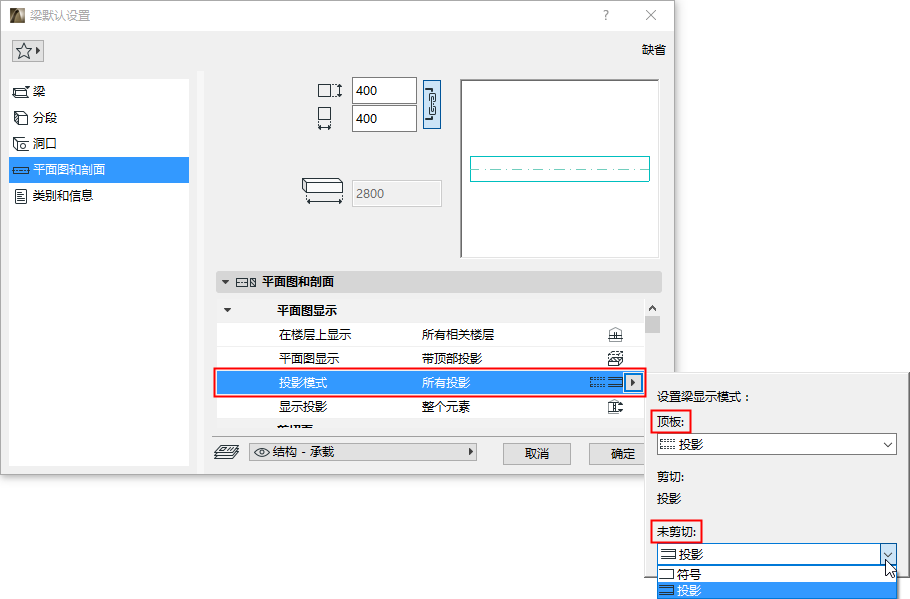

投影模式
設定好平面圖顯示後，使用投影模式以微調梁的各顯示組件（頂部、未剪切）：作為符號或投影。
梁的剪切部份總是以投影顯示。
•基於您以上選擇平面圖顯示內的可用選項; 部份組件可能是可視的，但您無法為其設定顯示模式。
輪廓線
•總是顯示輪廓：即使模型視圖選項設定為隱藏梁輪廓，也請勾選此選項以顯示該梁的輪廓。
消隱線
定義消隱線的屬性。如果在“模型視圖選項”中加以開啓，則消隱線用於板下方的梁。
參見模型視圖結構元素的選項。

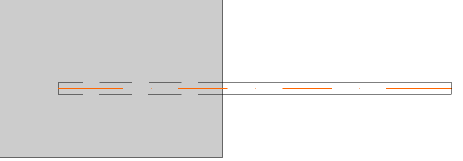

板下方的梁：使用消隱線

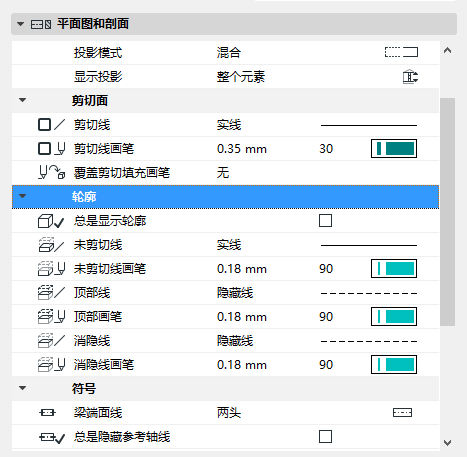

使用這些控制項，定義梁符號組件的設定。
•梁端面線：這些選項可顯示或隱藏梁一端或兩端的線 （端面線是垂直於梁縱向軸的輪廓線）。
•總是隱藏參考軸線：即使模型視圖選項設定為顯示梁輪廓，也請勾選此選項以隱藏該梁的輪廓。。
•為梁的參考軸選擇線條類型和畫筆顏色。
參見分配覆蓋填充。
