板列表參數

參數

簡短描述

詳細描述



底部表面：

分配給板底部表面的表面名稱。

在板設定中定義

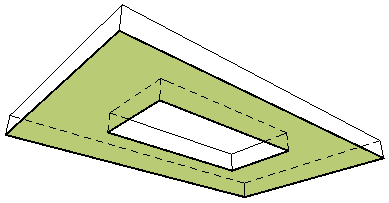

底部表面面積

板底部的表面面積

通過修剪、SEO或洞口進行扣減。

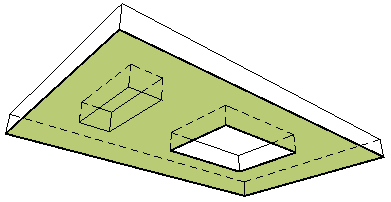

底部的條件表面積

板底部的表面面積 - 這個面積可在已定義的計算規則中設定條件。

條件: 如果超出給定尺寸，則需要減去超出的洞口面積，可在選項 > 專案個性設定 > 計算單位 & 規則 (“通過…扣減板表面”)中定義。

通過修剪和SEO進行扣減。

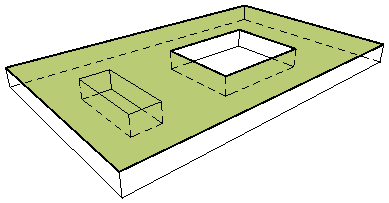

頂部的條件表面積

板頂部的表面面積 - 這個面積可在已定義的計算規則中設定條件。

條件: 如果超出給定尺寸，則需要減去超出的洞口面積，可在選項 > 專案個性設定 > 計算單位 & 規則 (“通過…扣減板表面”)中定義。

通過修剪和SEO進行扣減。

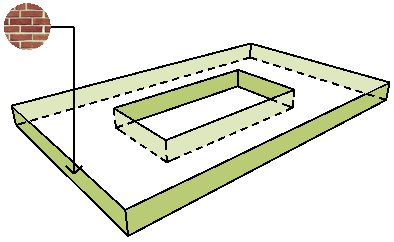

邊界表面

分配給板邊緣的表面名稱。

列出板的預設邊緣表面（正如建築材料所設定的那樣）。不為複合材料板列出。

要列出所有表面，包括自定義表面積複合材料元素表面，可使用一種表面類型的列表（比如，所有飾層）。

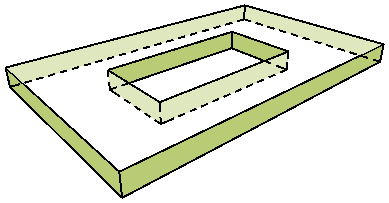

邊緣表面面積

板邊緣表面面積

通過修剪和SEO進行扣減。

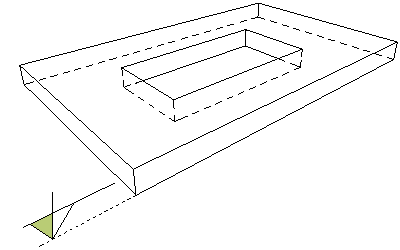

底部標高

板的底部標高

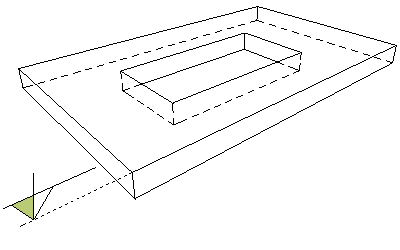

頂部標高

板的頂部標高

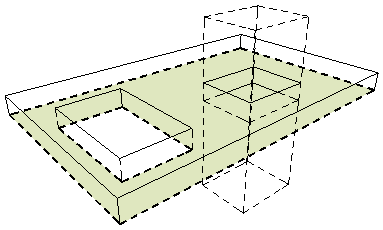

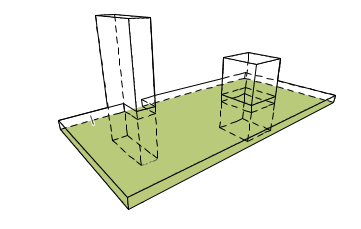

板底部的總表面積

板底部表面的面積，包括任何洞口的表面。

通過修剪進行扣減。SEO忽略


帶洞口的板底部總表面積

板底部表面的面積，減去任何洞口的表面。

通過修剪進行扣減。SEO忽略

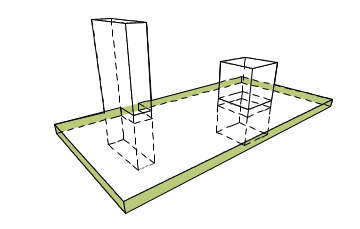

板邊的總表面積

所有板邊緣的表面面積 洞口邊緣忽略。

通過修剪進行扣減。SEO忽略

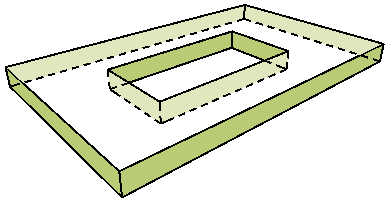

帶洞口的板邊緣總表面積

所有板邊緣的表面積，包括任意洞口的邊緣。

通過修剪進行扣減。SEO忽略

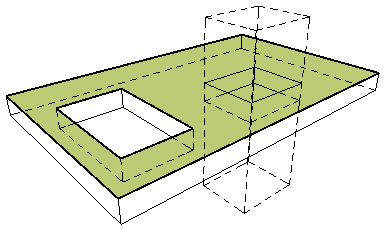

板頂部的總表面積

板頂部表面積，包括任何洞口的表面。

通過修剪進行扣減。SEO忽略

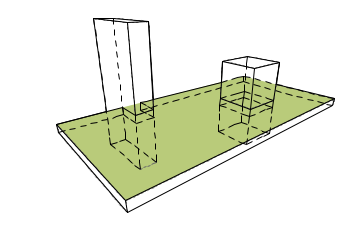

頂部含洞口的板的總表面積

板頂部表面積，按任何洞口的表面扣減。

通過修剪進行扣減。SEO忽略

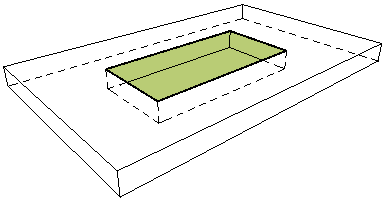

洞口表面面積

依據板的2D多邊形測量的板上所有洞口的合計頂部表面積。

SEO忽略


參考面位置

頂部或底部。

對於複合板，也可以在中心頂部或中心底部。

可在板設定中設定參考面位置。

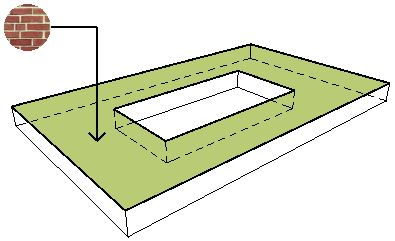

頂部表面：

分配給板頂部表面的表面名稱。

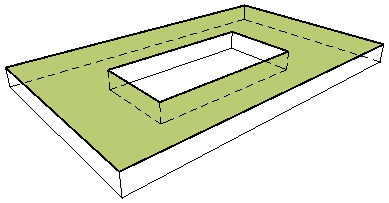

頂部表面面積

板頂部表面面積。

通過修剪、SEO或洞口進行扣減。
