參數
簡短描述
詳細描述
梁橫截面
矩形、截面或圓形
梁橫截面的形狀可在梁設定對話框內定義。
梁傾斜角
傾斜梁的角度。

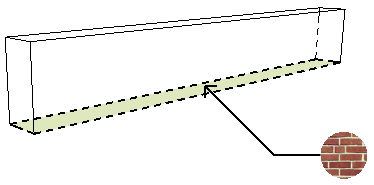

底部表面：
分配給梁底部的表面名稱。
在梁設定中定義（通過建築材料或模型面板中的覆蓋）

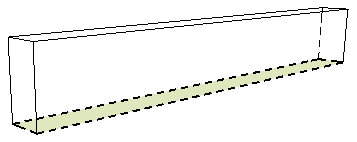

底部表面面積
梁底部表面面積。
通過SEO或洞口進行扣減。
末端表面
分配給梁兩側端點的表面名稱。
在梁設定中定義（通過建築材料或模型面板中的覆蓋）
端部表面面積
梁兩端表面面積。
梁兩端表面面積。
拉伸表面
分配給梁拉伸的表面的名稱。
與在拉伸體的所有側面上使用單個表面的圓形和截面梁一起使用。（與左側表面參數擁有相同值。）
洞口高度
梁內第一個放置的洞口高度或直徑）。
與“梁工具設定”的洞口面板的“洞口高度或直徑”具有相同值。
洞的數量
梁中洞口的總數
洞口距參考線位置
第一個放置的洞口的中心點到梁參考線的的距離。
與梁工具設定內洞口面板中位置的值相同。
洞口寬度
梁中第一個放置的洞口寬度。
與“梁工具設定”的“洞口”面板上的“洞口高度”的值相同。
洞口邊緣表面面積
所有梁洞口的總邊界表面。
洞口表面面積
按梁一側計算的所有洞口2D表面的總面積。
洞的體積
梁中洞口的總體積。
用梁寬乘以洞口表面面積
左側表面
分配給梁左側的表面名稱。
在梁設定中定義（通過建築材料，或者在模型面板中覆蓋）。
根據梁參考軸的方向來決定“左”和“右”。軸方向就是拖動游標繪製梁的方向。
左側表面面積
梁左側表面面積。
通過SEO或洞口進行扣減。
根據梁參考軸的方向來決定“左”和“右”。軸方向就是拖動游標繪製梁的方向。
左邊長度
梁左邊的長度。
根據梁參考軸的方向來決定“左”和“右”。軸方向就是拖動游標繪製梁的方向。
要列出梁的參考長度，請使用 3D 長度 參數（常規類別）。
右邊長度
梁右邊的長度。
根據梁參考軸的方向來決定“左”和“右”。軸方向就是拖動游標繪製梁的方向。
要列出梁的參考長度，請使用 3D 長度 參數（常規類別）。
偏移
梁從參考線的偏移距離。
預設值為零。輸入一個偏移值，將梁從其參考軸偏移。
右側表面
分配給梁右側的表面名稱。
在梁設定中定義（通過建築材料或模型面板中的覆蓋）
根據梁參考軸的方向來決定“左”和“右”。軸方向就是拖動游標繪製梁的方向。
右側表面面積
梁右側表面面積。
通過SEO或洞口進行扣減。
根據梁參考軸的方向來決定“左”和“右”。軸方向就是拖動游標繪製梁的方向。

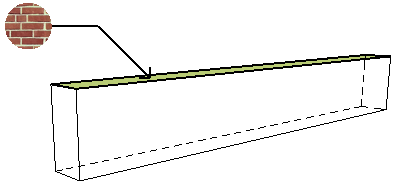

頂部表面：
分配給梁頂部的表面名稱。
在梁設定中定義（通過建築材料或模型面板中的覆蓋）

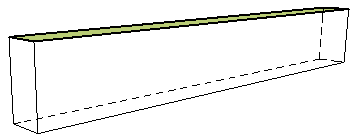

頂部表面面積
梁頂部表面面積。
通過SEO或洞口進行扣減。
