梁柱 該選項將1D構件的中心長度沿其軸線虛擬拉伸。
虛擬拉伸中心的目的是使柱/梁的中心與其他元素連接。這樣以來，調整規則（要求中心連接）就可以生效了。
對於一些在末端處包含中心間隙（例如，為了給保溫層和其他細節留出空間）的預製元素是很有用的。連接範圍即虛擬拉伸核心去填充這些間隙。
重要須知：
–元素中心的長度只是虛擬拉伸：即不會對物理模型的元素產生任何影響，也不會拉伸1D構件。
–在結構分析模型上運行模型檢查時，額外的連接範圍也被包含在其中。若連接範圍允許結構連接，則模型檢查會將各元素視作在結構分析模型中連續的元素。
–只有當調整規則目前應用於該元素的情況下您才可以添加一個額外的連接範圍給它：也就是說，如果此對話框中的“拉伸和縮短”和/或“偏移”複選框也是被選中的。如果這兩個調節器複選框都未被選中，那麼此選項不可用。

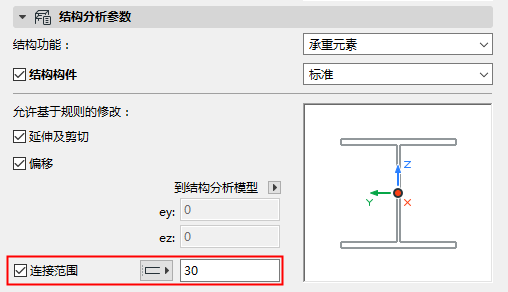

輸入拉伸長度（“連接範圍”）。

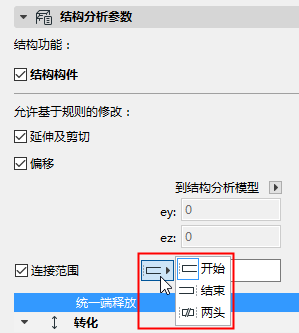

選擇“起始端”，“終止端”或者“兩端”以定義拉伸哪邊的末端。“兩端”選項會添加拉伸長度至起止兩端。

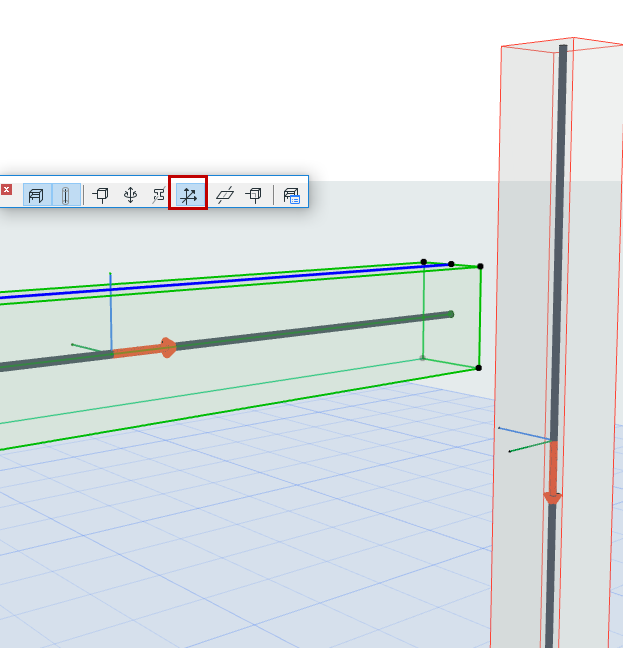

•要查看起始或終止端，開啟“顯示本地座標系”即可查看元素的方向箭頭。

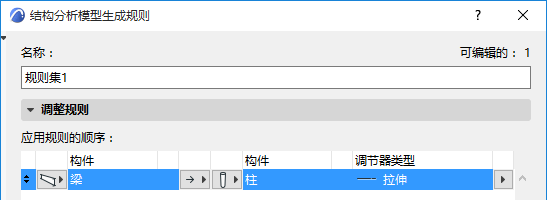

在此例中，梁的中心並未與相鄰柱的中心交叉，因此拉伸調整的規則不起作用。
沒有中心連接：連接規則不起作用
下圖中，相同梁的連接範圍被設定為5cm。因此，梁中心被虛擬拉長5 cm並與相鄰柱的中心交叉。現在，就可以應用拉伸調整規則了。
增加了連接範圍的梁中心：“拉伸”調整規則被應用
如果一個連接範圍被成功應用，那麼所有的調整規則都能生效（不僅是“拉伸”）。例如：偏移。

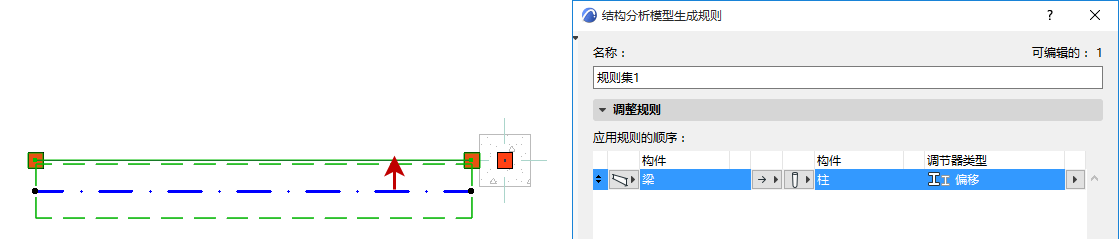

在下例中：
1。梁和柱沒有中心連接，因此偏移調整規則無法被應用。
2。接下來，為梁設定連接範圍，使其中心連接到柱。
3。現在可以應用偏移規則了。
增加了連接範圍的梁中心：“偏移”調整規則可生效
