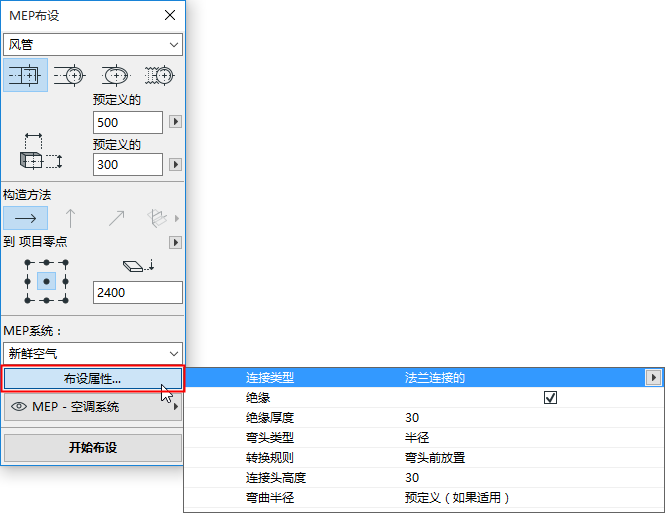

單擊MEP佈設的彈出式小面板中的佈設選項按鈕。
您在此處設定的選項將影響下一個佈設操作。可用的選項各不相同，取決於佈設的是風管、水管還是電纜。.
連接類型
選擇恰當的類別（如法蘭連接，銲接，簡單）以及在可用情況下選擇高度/直徑 。
絕緣
點擊勾選框在此次佈設的MEP元素外表添加可選的絕緣類型。定義絕緣厚度。
轉換規則
轉接頭是當你在佈設操作過程中切換管段幾何形狀（寬度、高度或形狀）時自動放置的直線段，以確保正確的連接。如果在佈設中的切換發生在彎曲時，轉接頭元素可以在彎曲之前或之後放置。在此選擇你的參數(“在彎曲前放置”/”在彎曲後放置”)。
佈設時，彎頭會被自動放置。選擇選項來定義該佈設中的彎曲半徑：
可用情況下加以預定義
使用該選項後，在佈設彈出式小面板頂部所選擇的預定義彎曲半徑將應用到彎頭上。(半徑值在MEP個性設定中給出。）
只有橫截面值已在MEP個性設定中加以預定義的MEP元素類別才會應用到該選項。

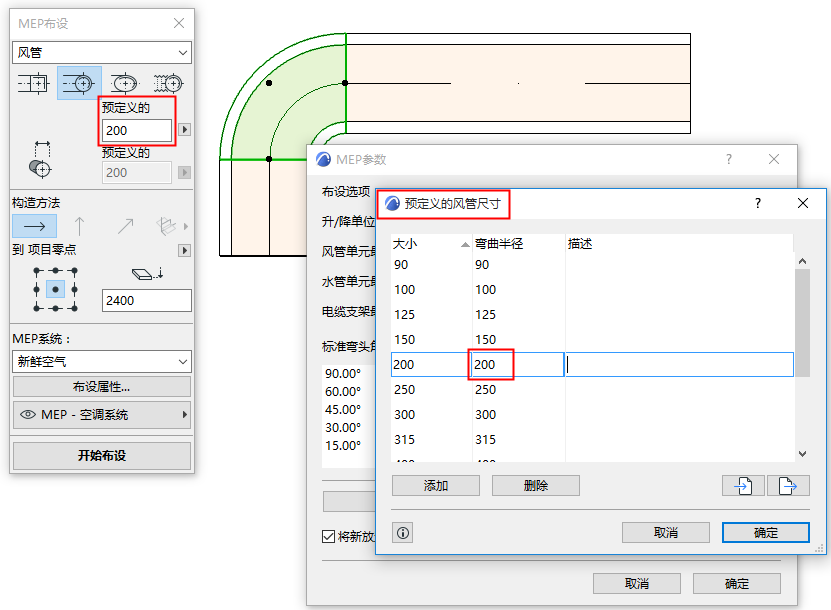

佈設中的彎曲半徑：使用“可用情況下加以預定義”
始終按照元素設定

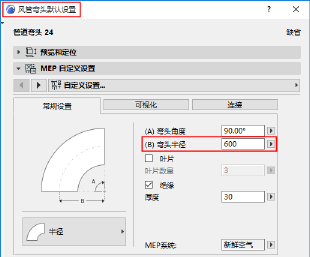

使用該選項後，彎曲工具的預設元素設定中定義的半徑將應用到彎頭中：

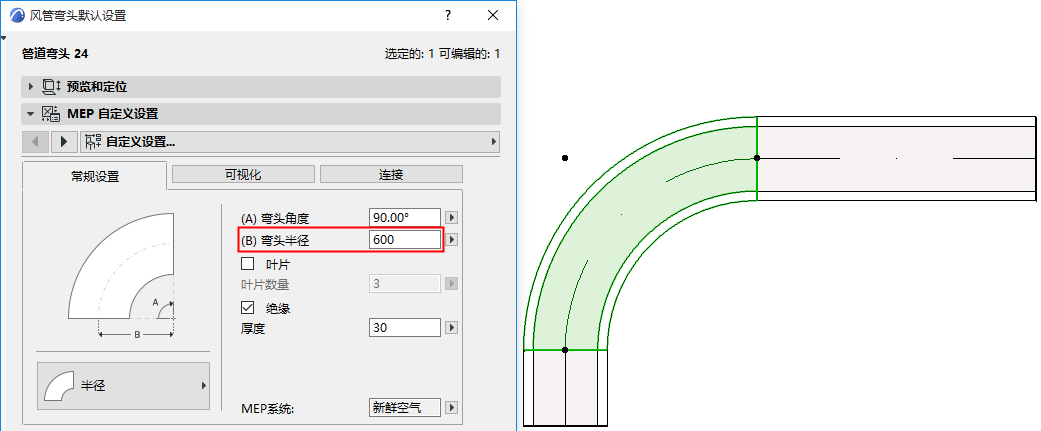

佈設中的彎曲半徑：使用“始終按照元素設定”
