檔案 > 互操作性 > IFC > IFC轉換器

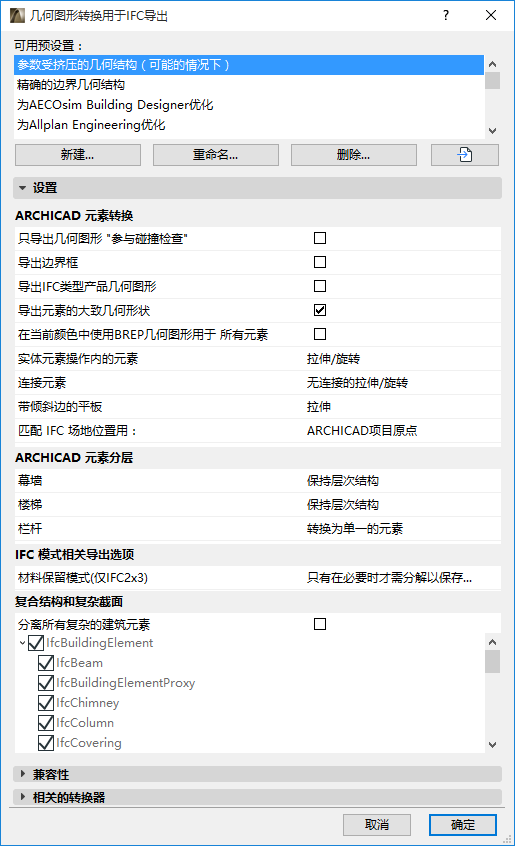

選擇轉換器以導出和開啟幾何轉換預設。
這些設定定義如何轉換導出到IFC的ARCHICAD元素的幾何圖形。
轉換設定被分為了幾個類別：
只導出幾何圖形"參與碰撞檢查"
僅導出ARCHICAD建築材料包含“參與碰撞檢查”選項開的元素。(這在選項> 元素屬性> 建築材料 > 訊息中設定)。

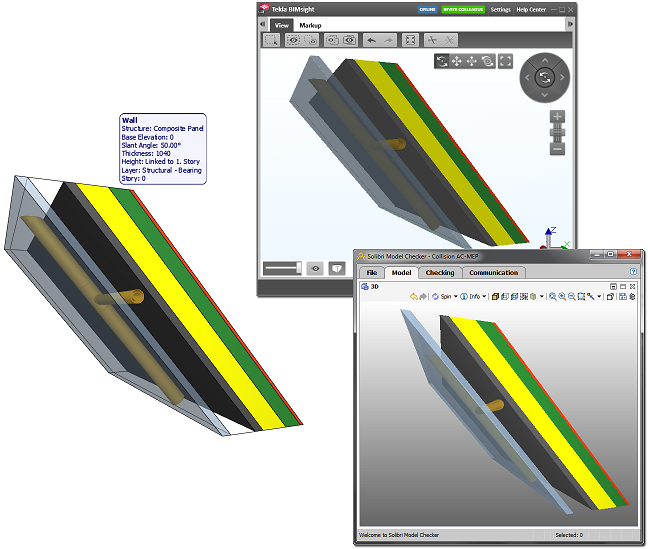

使用此選項，導出複合元素和複雜截面，它們沒有實體幾何圖形作為真正的空氣間層。這樣，MEP工程師們（接收ARCHICAD檔案的人）可不做碰撞檢查，就在間隙處放置水管；只有擁有真正幾何圖形的元素部份將參與到碰撞檢查。
參見碰撞檢查。
導出邊界框
導出建築元素邊界框的緯度。
導出IFC類型產品幾何圖形
為每個類型產品分配一個典型的幾何圖形。(概念設計BIM 2010對此項有要求。)
每個類型(例如IfcFurnishingElementType) 將使用元素的一個屬於它的典型的幾何圖形(例如IfcFurnishingElement)。
包含門，窗和/或洞口的元素將同其所有幾何體導出。比如，主墻體導出時帶有所有幾何體，無需考慮窗戶創建的孔洞。
使用此選項可確保使用IFC模型進行準確的成本計算，其中洞口幾何訊息將單獨考慮。
注意：洞口可通過勾選 IFC導出模型過濾器中的IfcOpeningElement加以導出。該項通常預設為勾選。
如果導出所有幾何體選項未選中，則無法使用拉伸來創建元素。在這種情況下，帶孔的拉伸元素將導出為BREP！
所有模型元素都被導出，使用BREP (邊界表示) 幾何圖形。BREP是準確但非參數化的幾何圖形 。
元素可通過顯示於ARCHICAD視圖中的顏色導出，包括按照圖形覆蓋、翻新狀態、標記鏈接或高亮定義的顏色。
若未勾選該項，仍可以選擇為以下四個元素類別設定BREP或其他轉換選項：
實體元素操作內的元素
•拉伸/旋轉：此方法可以保留元素的參數值（比如厚度、高度、參考線或邊緣的位置）。由於IFC標準有所限制，複合材料的表面結構無法完全保留。某些特殊部份並未保留。
這是靜態分析程序通常支持的格式，其中元素參數很重要，但它們的特別剪切角度（入一個板的傾斜邊緣）卻不重要。

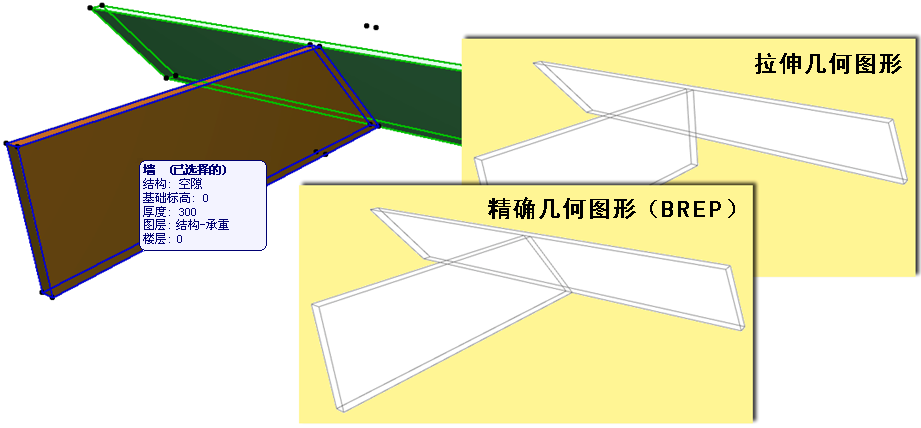

•BREP：這種方式提供了元素幾何圖形最精確的再生成，以及其特殊的剖面圖和連接體。然而，元素的參數將丟失，且BREP (邊界表示)元素將被轉換為不可編輯元素。此方式在“參考模型”工作流程中有用。
•無連接的拉伸/旋轉：不基於優先級的交集的情況下導出元素，將使得導出過程更快速。該選項被推薦用於結構分析程序，元素的參考線/表面訊息是足夠的，並且詳細的交集是不需要的。
•BREP：元素與其連接點一起被導出，得到精確的幾何圖形。
此處說明瞭兩種導出方式的差異：

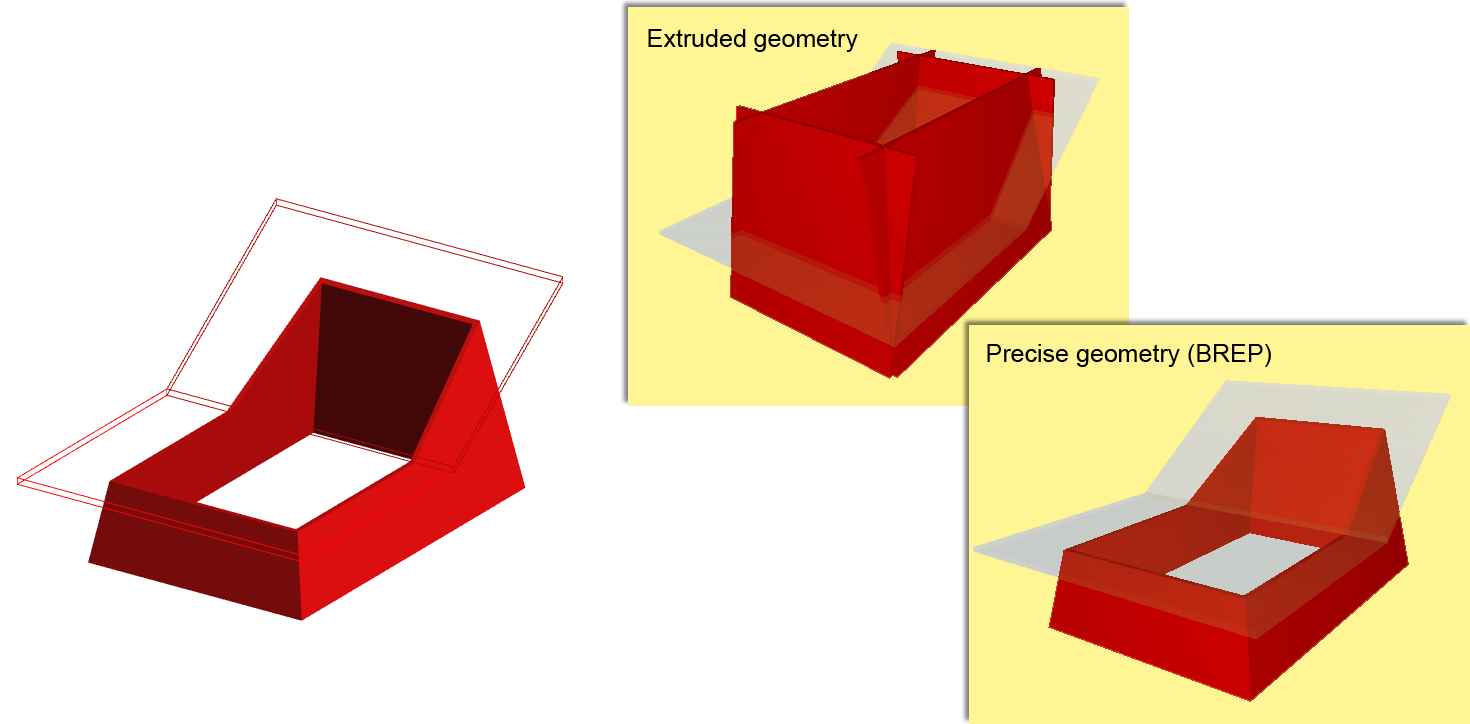

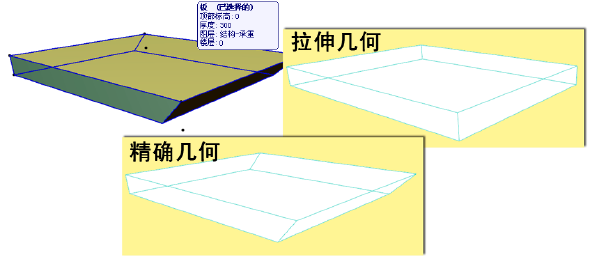

帶傾斜邊的板：
•拉伸：板將與垂直邊緣一起導出（即使它們的原始幾何圖形包括傾斜的邊緣。）
•BREP：板將於精確的幾何圖形一起導出，重建傾斜板邊緣。
導出IFC場地幾何的注意項：
從ARCHICAD 23開始，所有IFC場地幾何元素都將作為實體導出到IFC。
ARCHICAD元素為IFC場地，若它們：
•使用“IfcSite”作為其IFC類型分類， 或者
•儲存為具有子類型“IFC場地”的物件
匹配IFC場地位置與：
如果測量點已在ARCHICAD中定義，請定義IFC場地實體（其座標系統）的位置。(參見以下在ARCHICAD中使用測量點)

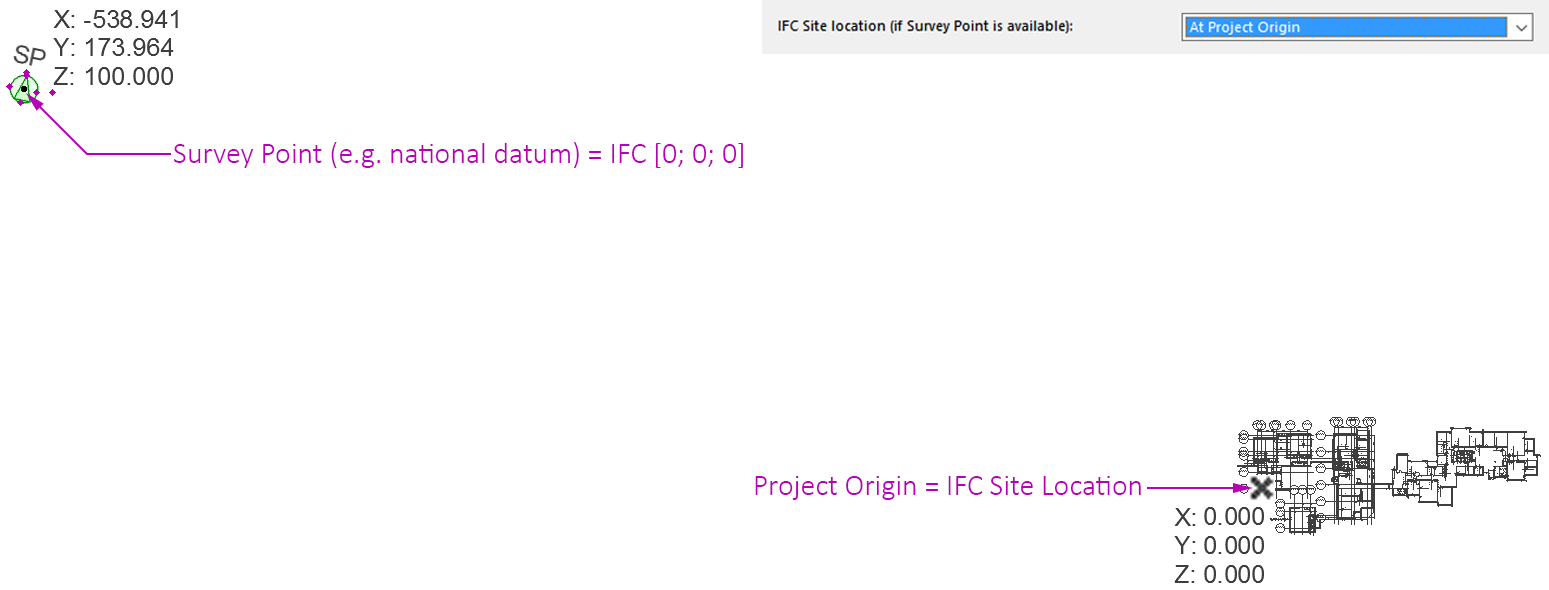

•ARCHICAD專案原點: 如果您正在接近ARCHICAD專案原點，但仍希望定義相對於國家基準的模型座標（使用測量點），請將IFC場地實體定位在專案原點。這樣，一個較遠的偏移被存儲在IFC檔案中，但一般不作為元素座標的一部份。參見以下說明：

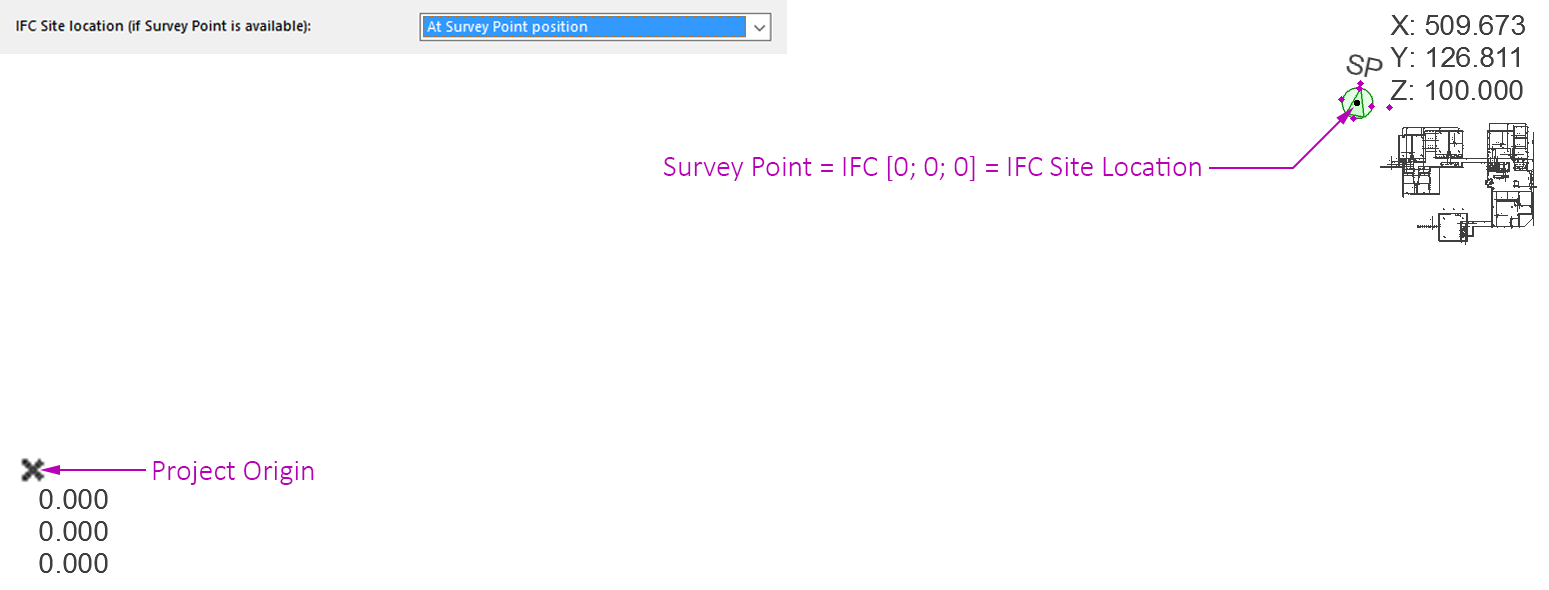

•ARCHICAD測量點位置: IFC場地實體位於測量點的位置。如果您在距離專案原點較遠的距離工作，而且您不希望在IFC檔案中存在較大的偏移(通常用衍生模型)，使用它。參見以下說明：
註釋：
–如果ARCHICAD專案內不包括測量點，那麼IFC模型的全局協調系統原點和IFC地點位置就是ARCHICAD專案原點。
–如果ARCHICAD專案包含多個測量點（盡管推薦只使用一個），那麼將使用首個被放置的測量點。(一個警告將警告您注意這點。)
–即使它在導出的視圖中不可視(例如，如果它位於隱藏圖層上) ，程序也將考慮測量點。

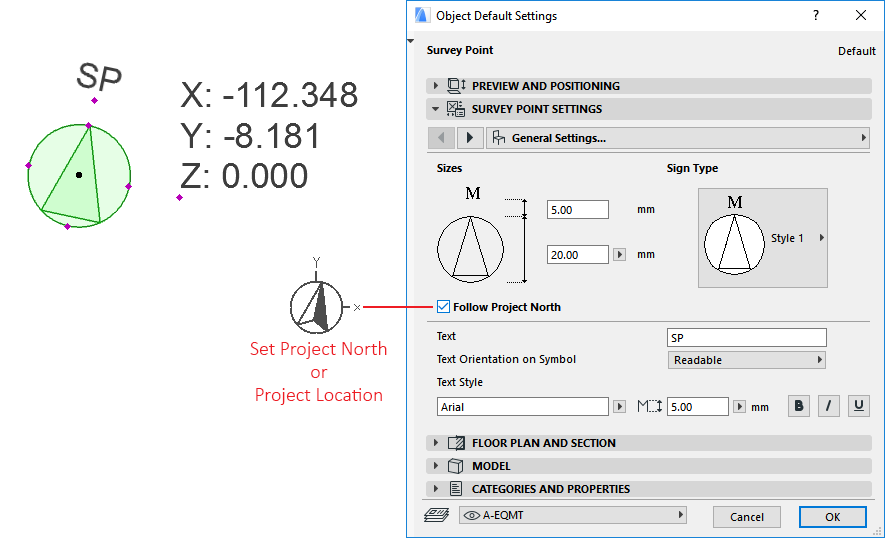

ARCHICAD 有一個測量點物件，可被用作共同參考點，以便來自不同程序的模型協調。在一些國家，當定義專案時，使用一個特殊的參考點是一個標準要求。
測量點的位置和旋轉定義了IFC模型的全局座標系(X=0, Y=0, Z=0) 。當在ARCHICAD中定義該點位置時，建議考慮正北方向（使用預設的“跟隨專案正北方向”參數）。在IFC導出中，該參數定義了全局座標系中的Y軸方向。
註釋：
–在ARCHICAD中，正北由專案正北方向定義 (選項 > 專案個性設定 > 專案位置)
–測量點通常在IFC開啟中創建。如果合併IFC，被導入的模型將與主檔案的測量點對齊。
–若要分配地理屬性數據， 請使用測量點的參考映射頁面，或通過IFC導入。可以通過IFC與任何專案參與者分享這些屬性。
-必須填寫地理學基準和地圖投影字段（需要數據）
-地理參考數據僅作為屬性數據導出。它們不會影響到模型的實際位置。
-通過IFC 2x3導出：數據會導出為2個新的IFC屬性集。
-通過IFC4導出：會創建新的IFC實體：IFC地圖轉換和IFC投影CRS。
關於ARCHICAD中的測量點的更多訊息，參見幫助中心的文章：http://helpcenter.graphisoft.com/tips/open-bim/survey-point-is-now-supported-at-ifc-importexport/.
從ARCHICAD和Revit映射IFC位置數據
|
IFC |
ARCHICAD 20和以上版本 |
Revit |
|
IFC 全局原點 |
測量點 |
測量點 |
|
Ifc場地實體的位置 |
專案原點 |
專案基點 |
為每種類型的分層元素選擇轉換選項：幕墻、樓梯、欄桿。
•轉換到單個元素: 導出分層元素，作為單個IFC實體，其本身包含了所有子元素的幾何圖形。初始元素的層級性質（例如，樓梯，及其所有單獨的子組件）就這樣丟失了。
•保持層次結構：保留原始元素分層結構，包括其子元素。
使用此控件來定義是否以及如何將複雜元素分解為建築元素部件。此選擇取決於是否需要儲存組件的材料定義。
選擇下列任一材料保留模式：
•從不分解元素。無法保證材料的儲存。
這是預設選項: 複雜元素（複合結構和截面）不會分解，因為這樣做會增加IFC中建築元素部件的數量。
•只有在必要時才需分解以儲存材料。僅在此為儲存其材料定義的唯一方法時，程序才會分解元素。
•分解所有元素，儲存材料。所有複雜元素都會分解為部件，材料儲存可以確保。
註釋：
–這些材料儲存選項僅與IFC2x3相關。
–IFC4使用下列控件：參見 分離所有複雜的建築元素。
使用此控件將複雜元素分離為建築元素部件。該選項使得可以遵從IFC4參考試圖的要求。材料定義不受此選項的影響（IFC4會儲存材料定義，無論是否拆分複雜元素。）

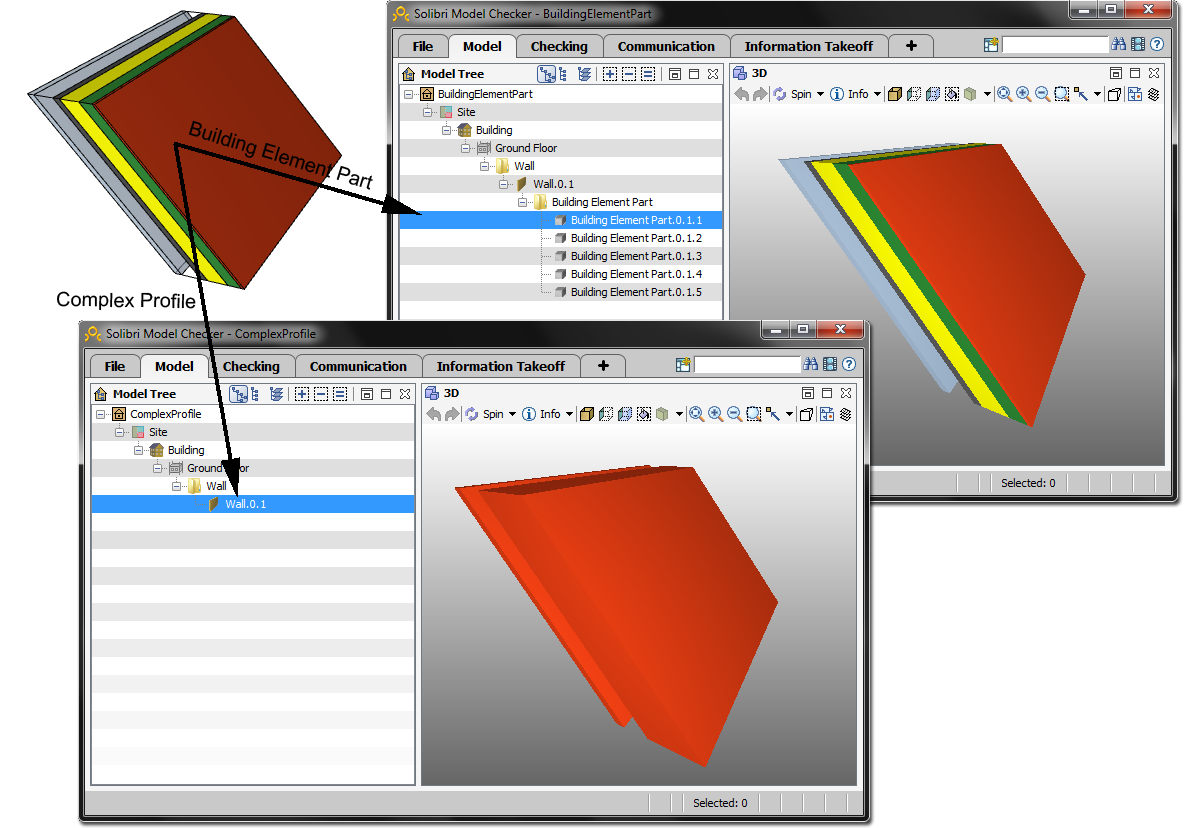

此選項可將複合元素和複雜剖面拆分為所謂的“建築元素部件”。通過此選項，接收的結構工程師將知道複合墻包含空期間層組件。
若勾選此項：
–下方的樹結構為可編輯：可選擇分解為部件的特定元素類型。（未勾選元素類型將不會被分解。）
若未勾選複選框：複雜元素均不會被分解。
