此對話框在下列情形開啟：
•使用檔案>外部內容>附加XREF
•從XREF管理對話框點擊“附加” （檔案>外部內容>XREF管理器）。
XREF名：指定要作為外部參考附加的檔案名。
•使用瀏覽按紐在檔案選擇對話框中選擇。
•另一種方法是，如果您想將另一個實例放入專案中去話，那麼請從已經附加檔案的彈出列表中選擇。
路徑：顯示所選檔案的精確路徑。
參考類型：選擇單選按鈕來設定嵌套XREF的處理方法。
注意：當您將一個外部參考加載到一個檔案上，而該檔案含有被加載到其他檔案上去的外部參考檔案時，嵌套就會發生。
附件：嵌套的所有層都在專案檔案中顯示。
覆蓋：參考檔案的嵌套XREF將在專案中不可視。

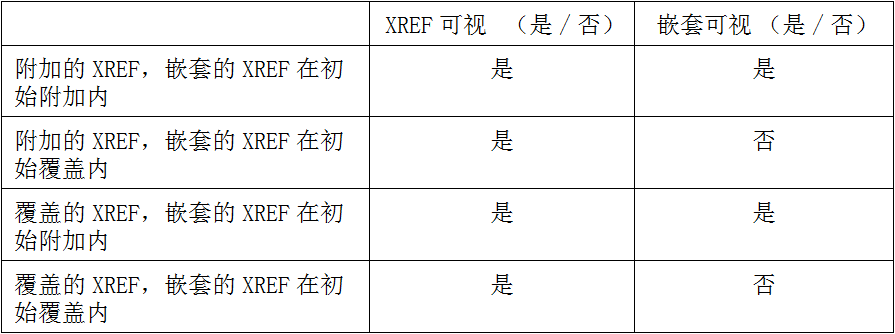

下表將顯示當您附加/覆蓋含有附加/覆蓋XREF的DWG 檔案時，會出現什麼狀況。
舉例：
1。一個含有名為COMMON.DWG附加XREF的DWG 檔案，其名稱叫做BASE.DWG被附加到ARCHICAD 專案中。兩個檔案在平面圖中都將是可視的。
2。一個含有名為COMMON.DWG的被覆蓋XREF檔案的DWG檔案，叫做BASE.DWG被附加到ARCHICAD專案中。BASE.DWG在平面圖中將是可視的，但是COMMON.DWG將是不可視的。
3。一個含有名為COMMON.DWG的附加XREF檔案的DWG檔案，叫做BASE.DWG，它被覆蓋到ARCHICAD專案中。兩個檔案在平面圖中都將是可視的。
4。一個含有名為COMMON.DWG的被覆蓋XREF檔案的DWG檔案，叫做BASE.DWG被覆蓋到ARCHICAD專案中。BASE.DWG在平面圖中將是可視的，但是COMMON.DWG將是不可視的。
放置參數：使用這些控件定義XREF放在ARCHICAD平面圖的位置和方法。
•插入點：在X和Y域中，可以輸入封閉矩形或圖形原點左下角位置的精確座標。或者，可以選擇在螢幕上指定複選框來通過在平面圖上點擊輸入這些座標。
•比例：指定X和Y兩個方向的比例因子，或選擇在螢幕上指定複選框以在螢幕上定義比例。
注意：如果您規定了比例係數，那麼XREF的封閉對話框就會調整成合適的尺寸。否則，您就可以拉伸封閉矩形，如同您正在拉伸一個ARCHICAD物件一樣。為比例係數輸入或指定正負值都是可能的。通過指定負值可以得到鏡射效果。
•旋轉：可以定義一個整個放置的XREF要在其插入點週圍旋轉的角度，或選擇在螢幕上指定複選框以在螢幕上手動定義旋轉。
注意：如果您指定旋轉角度，那麼XREF將被旋轉，然後被繪製。否則，您可以旋轉封閉矩形，直到您通過滑鼠點擊輸入數值或進行座標輸入。
定位點：使用這些控件來定義XREF要放置圖形的點。
•圖形本身的原點：附加XREF的全局原點（0；0 座標）將按照螢幕或此對話框指定的座標定位。
•圖形本身的定位點：附加XREF圖形本身的定位點（如果有）將按指定的座標定位。
•邊界框節點：ARCHICAD計算附加XREF邊界框的大小。您可以選擇9個邊界框有效點中任意一個，而XREF的位置將會位於放置前指定好的座標上。
在樓層中擺放：使用下拉列表選擇放置XREF的樓層。實際放置前，ARCHICAD將會切換到此樓層。
轉換器：此字段顯示在附加AutoCAD圖形的轉換期間要使用的、當前選擇的DXF/DWG轉換器。您可以在下拉選單中選擇當前可用的轉換器。點擊設定按紐後就會出現轉換器對話框，可以在附加XREF檔案前，在那裡修改轉換器設定。
更多訊息，參見DXF-DWG轉換設定。
描述：此字段將顯示當前選定的轉換器的簡要介紹及註釋，這樣您就可以決定它是否適合您的需要。
附加：點擊此按鈕來執行附加操作。
注意：當附加一個外部參考檔案到ARCHICAD專案時，應為其創建一個圖層。作為結果的圖層名將有下列格式：
‘XREF_NAME | LAYER_NAME’。
例如，DWG檔案的PEN_56圖層被附加到名為3D_STUFF的專案上後，圖層名將變為3D_STUFF|PEN_56。
