關於工具箱內所有工具的通用設定的描述，參見在工具設定對話框中工作。

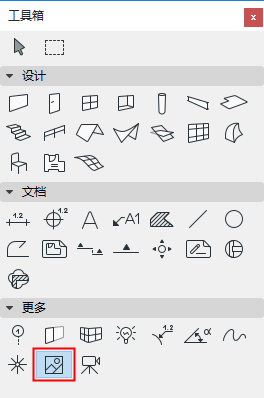

插圖工具是用來放置和操作圖像的專門工具。插圖是專案檔案內的嵌入圖像。
圖片檔案可以直接從圖形設定對話框中導入。
更多訊息，參見插圖。
要獲得圖像檔案，您有兩個選擇：
•點擊"開啟按鈕瀏覽目錄系統以查找圖像檔案。
•點擊"貼上按鈕使用剪切板的內容 （如果剪切板包含圖像訊息，將直接使用該訊息。如果內容是文字，那麼它將首先被轉換成位圖）。
注意：您也可以將任一圖像文檔所剪切的部份插入到您的ARCHICAD圖中。當ARCHICAD專案文檔是開啟的，開啟任一圖像格式文檔。點擊和拖曳（選取工具是唯一可用工具）來選擇想要的圖像區域，然後將它複製到剪貼板上。關閉圖像文檔，然後將剪貼板的內容貼上到開啟的專案中。您可以修改它就像對任何其它插圖一樣。
預覽區顯示圖像。
如果插圖從剪貼板插入的話，下面的名稱字段顯示導入的檔案名，或“貼上圖像#”。如果需要，可在此字段內點擊來重命名圖像。這不會影響原檔案名。
插圖大小：使用這些區域給出被掃描平面圖或被測量佈圖的精確尺寸。
•以預設長度單位輸入插圖的水平尺寸值。
•以預設長度單位輸入插圖的垂直尺寸值。
•下面的保持比例關係複選框允許您在尺寸比例合適的時候固定圖像尺寸比例。
提示：當圖形或圖像被掃描時，它們的尺寸經常被扭曲。如果您希望確認尺寸是正確的話，那麼取消對保持比例關係複選框的選擇，解除尺寸間的鏈接關係，並獨立調整插圖寬度和高度。當將已經存在的場景平面圖，測量平面圖或佈圖插入到ARCHICAD專案中去的時候，這就特別重要。
分辨率：如果需要較高的列印輸出質量，可以調整插入插圖的分辨率。
•按dpi輸入水平分辨率。
•按dpi輸入垂直分辨率值。
注意：插圖尺寸和圖像分辨率是相互依存的。通過增大圖像的尺寸，您可以減小分辨率，反之亦然。
使用恢復原值按鈕重置插圖大小和分辨率的圖像預設參數。
使用與螢幕分辨率一致的1比1像素插入：每次使用此選項插入選定圖像時，選定圖像的一個像素將對應於螢幕上的一個像素。將根據螢幕當前縮放程度，調整插入位置上的插圖大小。
勾選透明的，按當前顯示順序顯示位於插圖的白色像素之下的元素。
•旋轉角度：為插圖輸入一個旋轉角度。
使用彈出式對話框來定義當元素被放置時應該如何說明該角度值：
•或者 相對於方向 （相對於定向視圖測量角度）
•或絕對座標系統（從專案座標的（0，0）點開始測量角度）。
見設定方向。
點擊定位點按鈕定義插圖的佈置點。
通過儲存格式欄目來修改專案檔案中的檔案儲存格式：在選中的格式上點擊並選擇確定。
儲存格式右側的控制項顯示圖像的顏色分辨率。
控制項的下面按像素顯示水平和垂直的圖像大小。
使用另存為按鈕用不同於外部檔案的格式儲存選定圖像檔案的複製。
緊挨著磁盤圖標的字段以千字節顯示選定圖像的檔案大小。
