關於工具箱內所有工具的通用設定的描述，參見在工具設定對話框中工作。
板工具用於繪製和編輯板，虛擬建築的基礎水平建築塊。
更多訊息，參見板。
更多關於“板工具設定”的“結構分析模型”面板的訊息：
板厚度：輸入一個板的厚度值。
注意：如果該板的結構為複合結構，板的厚度則在選項>元素屬性>複合結構中定義，且等於複合層厚度之和。複合板的厚度在板設定中是不可編輯的；必須轉到選項>元素屬性>複合結構中編輯。
如果您想編輯板設定中的板厚度，選擇一個非複合（基礎）板結構。
偏移到始位樓層：定義從其始位樓層開始的板的參考平面的 偏移。參考平面有幾個合理的設定。（見參考面。）
始位樓層：
參見始位樓層。
偏移到參考層：定義一個從給定的參考層（預設情況下，該參考層是專案零點）開始的板的參考平面的 偏移 。
•板參考平面有幾個可能的設定。
參見參考面。

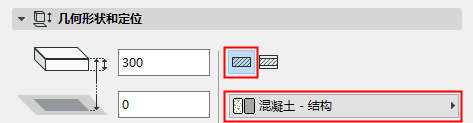

板結構
點擊這些圖標中的一個將板定義為 基礎 或 複合，並且 選擇一個反映其結構屬性的屬性：
•對於一個 基礎板：使用彈出式對話框來選擇其建築材料。

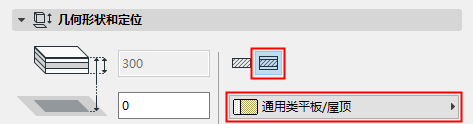

•對於一個 複合 板：使用彈出是對話框來選擇其複合結構。
注意：該彈出式對話框僅顯示這些與包含板的控制項一起使用的複合結構。複合結構在 選項 > 元素屬性 > 複合結構中定義。
預設情況下，板的邊緣垂直於其表面（90度）。如果您希望使用自定義邊緣角度，點擊相對應的圖標並在右側區域輸入角度值。
注意：您可以對任何單一邊緣設定不同的自定義邊緣角度。如果您已經這樣做了，一個黃色的 “自定義” 圖標將在板設定中邊緣類型設定控制項旁邊出現。
根據您選擇的板的結構（基礎或複合板），您對板參考平面有不同的選項：

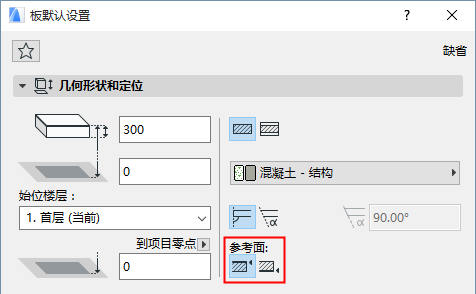

•基礎板的參考平面或者是板的頂部或者是板的底部。

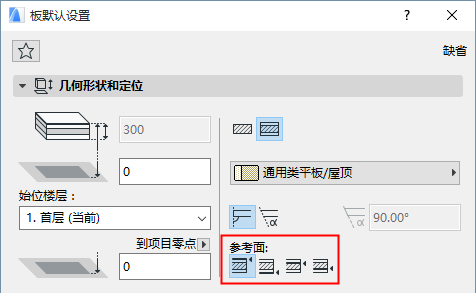

•一個複合板的參考平面可以是四個選項之一：板頂部，板底部；核心頂部，核心底部。
注意：如果選擇的複合結構沒有核心，那麼與核心有關的參考平面的選擇是灰色的。
使用板設定中的訊息框或幾何形狀或定位來選擇參考平面。
見板的參考平面。
注意：在遠處樓層上顯示的板的線型，可在選項>專案個性設定>結構元素中設定。
覆蓋填充
參見分配覆蓋填充。
該面板影響板的3D顯示。
更多訊息，參見對齊3D紋理。
