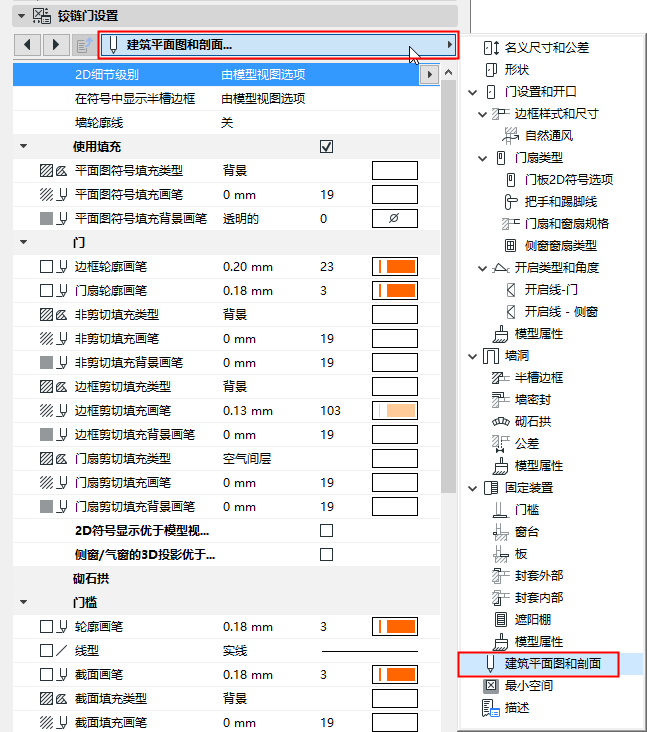

以下是INT ARCHICAD圖庫中，門或窗設定的自定義設定面板中平面和剖面標籤頁的描述。
該標籤頁控制用於洞口不同部份的所有2D顯示元素，在使用者介面腳本定義此GDL物件。已有的參數因洞口的組件及其幾何圖形而異。
註釋：或者，可以使用門/窗設定的平面圖和剖面面板上的2D屬性。為簡單起見，該方法包括減少參數的數量。見下面的覆蓋門/窗的GDL物件屬性。
當設定參數時，值得顯示門/窗設定的預覽來查看您的定義將如何影響到顯示。
注意一些顯示參數是“通過MVO”，即，與模型視圖選項上設定的選項一致（檔案 > 模型視圖> 模型視圖選項），但是可以覆蓋正在編輯的特殊洞口的一些屬性。

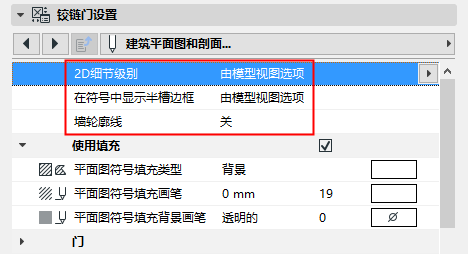

前三個參數適用於洞口作為一個整體。
2D細節級別
該設定也出現在“設定和洞口”主頁面上。
參見詳細層。
用符號顯示半槽框架
選擇的比例應該在平面圖上顯示的半槽框架。（如果比例大於選擇值，半槽框架不會顯示。）
墻輪廓線
設定用於洞口顯示的墻輪廓線。如果您開啟了任意輪廓線，可以設定用於隱藏/可視線的單獨線。

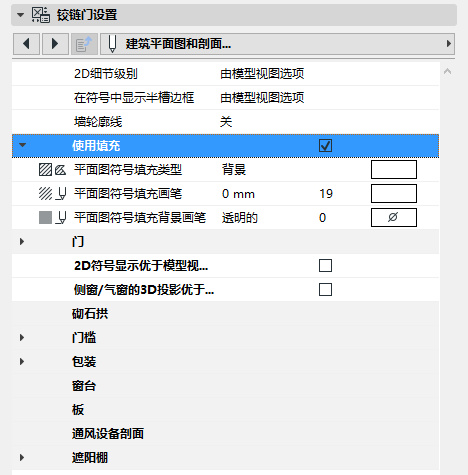

在門/窗上使用填充
為將任意填充應用到門/窗，勾選使用填充複選框使所有填充參數有效。如果 使用填充 關閉，洞口顯示將不在任何其組件上使用任何填充。
通常，您將使用 自定義設定面板中平面圖和剖面標籤頁，定義平面圖上窗/門中每個組件的2D屬性（線型、畫筆、填充），如上所述。

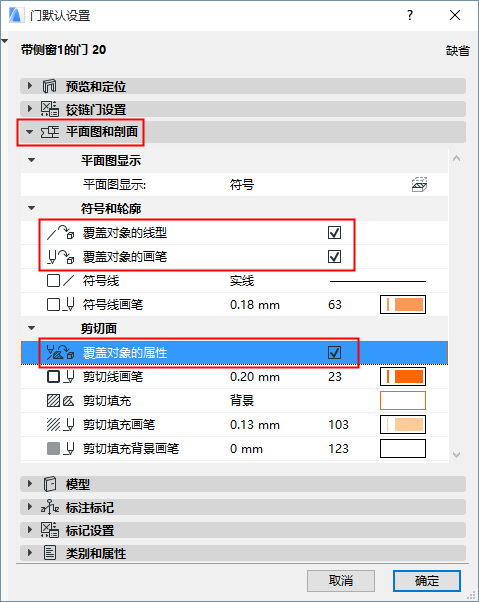

但是，您可能希望覆蓋這些屬性，使用門/窗設定的平面圖和剖面面板的簡化設定。
根據需要，在門/窗設定的平面圖和剖面面板上，設定剪切，未剪切和頂部線以及畫筆的屬性。
對於這些生效的設定，確保適用的覆蓋物件的 /線型/畫筆/屬性對話框是開。否則，門/窗將顯示其GDL物件屬性。
注意：對於一些門/窗，沒有相關的GDL物件參數被定義。這種情況下，物件將使用在平面圖和剖面面板（無論覆蓋複選框）中定義的屬性顯示。
