Use a função (Edição> Dar nova forma > Ajustar Elementos para Lajes) para facilmente ajustar elementos (Paredes, Pilares, ou Vigas horizontais) para níveis específicos de uma ou mais Lajes localizadas acima ou abaixo dos elementos.
1.Selecione o(s) elemento(s) (Paredes, Pilares ou Vigas horizontais) a serem ajustados.
Nota: Se tiver mais de uma Laje acima ou abaixo do elemento selecionado, você deve então selecionar a Laje específica para a qual este elemento deve ser ajustado. Caso contrário, o elemento será ajustado para a laje mais próxima.
2.Utilize o comando Edição > Dar nova Forma > Ajustar Elementos para Lajes
3.Na caixa de diálogo, defina se você quer ajustar os elementos selecionados para a Laje que está acima ou abaixo do elemento, ou ambas. Mais uma vez, se houver Laje(s) selecionada(s), o ajuste só poderá ser feito nesta(s) laje(s) selecionada(s).
4.Da janela aberta, selecione o nível da Laje (topo ou base, ou para composições, núcleo do topo ou núcleo da base) para o qual os elementos devem ser ajustados.
5.Clique em OK.
Nota: Se uma Porta/Janela estiver atrelada à base de uma parede, o comando Ajustar Elementos para Lajes irá automaticamente recalcular o offset de modo a reter a posição de abertura.
Nota: O mesmo fluxo de trabalho está disponível utilizando o comando Edição> Dar nova forma > Ajustar. Neste caso, você deve selecionar os elementos que serão ajustados, e então clicar na Laje referência. (O cursor indicará que você está clicando em uma Laje, conforme figura abaixo). A caixa de diálogo Ajustar Elementos para Lajes aparece, e o fluxo de trabalho continua conforme descrito acima. (Elementos serão ajustados apenas para a Laje selecionada).
Ajustar Elementos para a Laje: Exemplo

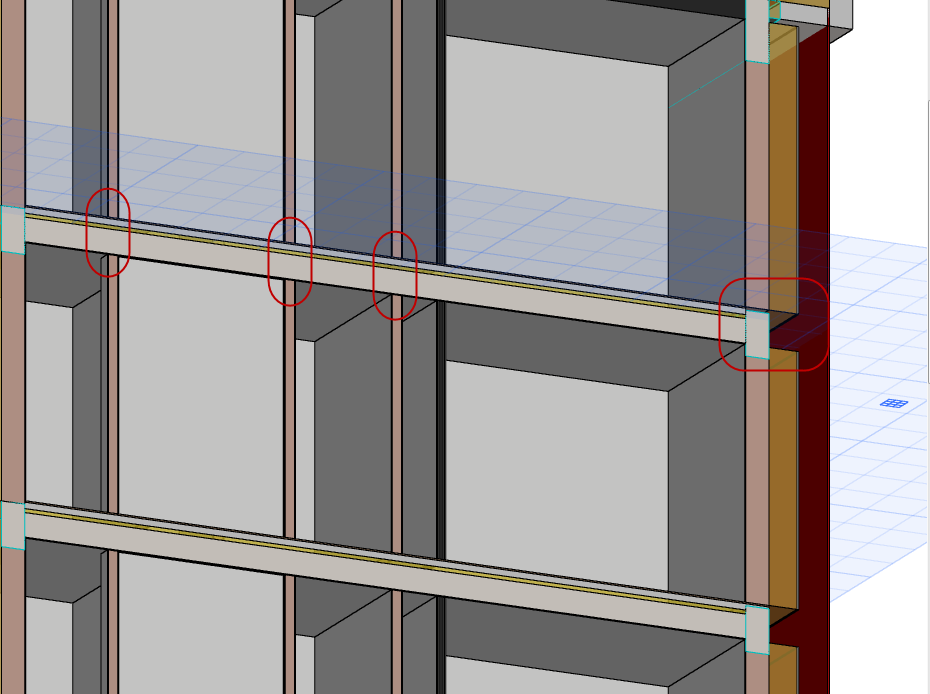

Neste projeto, há problemas nas junções de Paredes com Lajes: as Paredes internasse estendem apenas para o topo do revestimento de piso, enquanto as Paredes externas têm interrupções.
Neste caso o comando Ajustar Elementos para Lajes poderá ajudar.
1.Selecionar todas as Paredes.

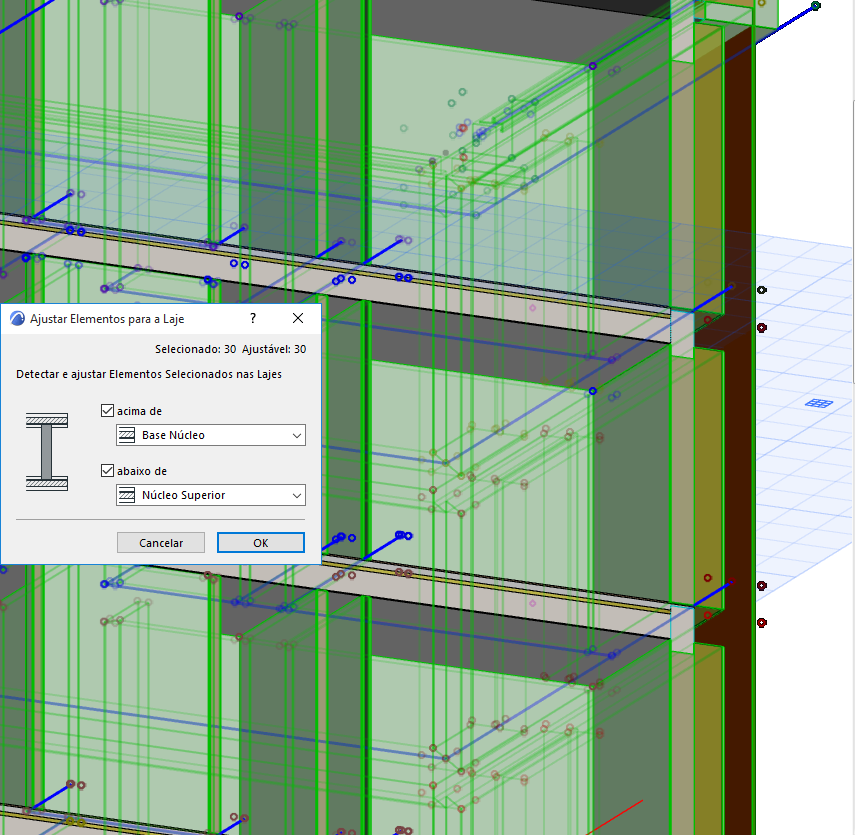

2.Use o comando Ajustar Elementos para Lajes e configure as opções para "Núcleo deo Topo" ou "Núcleo do Fundo". Desta forma, as Paredes no topo das Lajes, serão extendidas até atingirem o Núcleo da Laje.

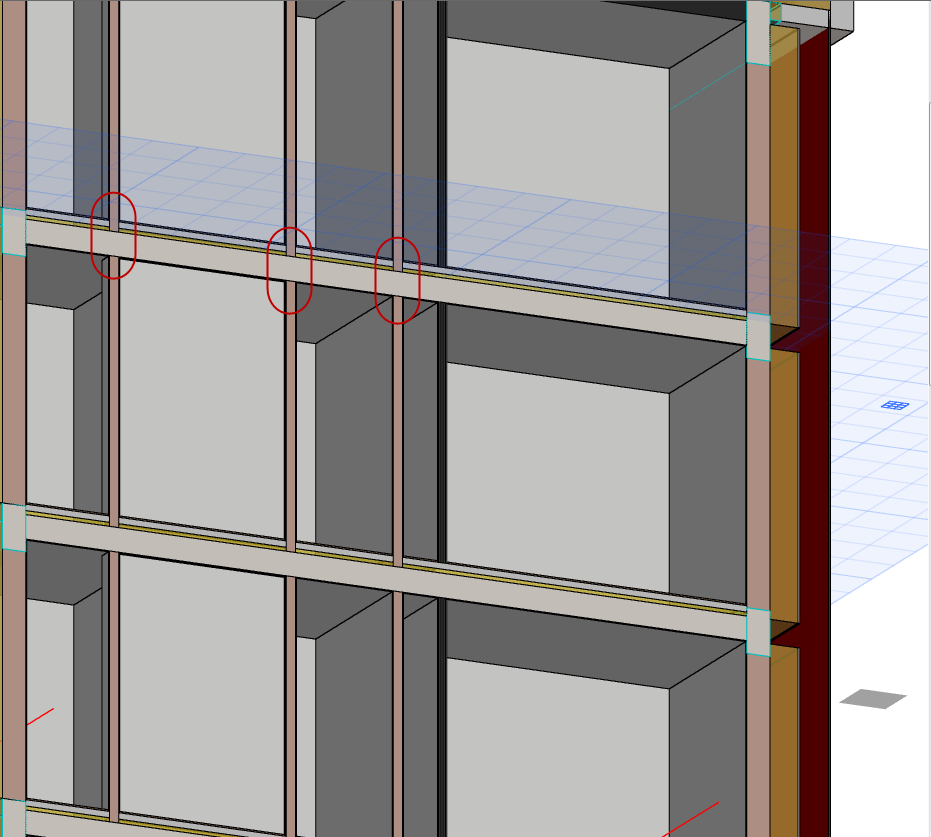

3.Como resultado, as Paredes internas agora estarão corretamente ligadas às Lajes.
As Paredes externas, com perfis complexos, ainda têm um problema: estas deverão encontrar a parede do andar de cima, sem serem interrompidas pelo núcleo da Laje.

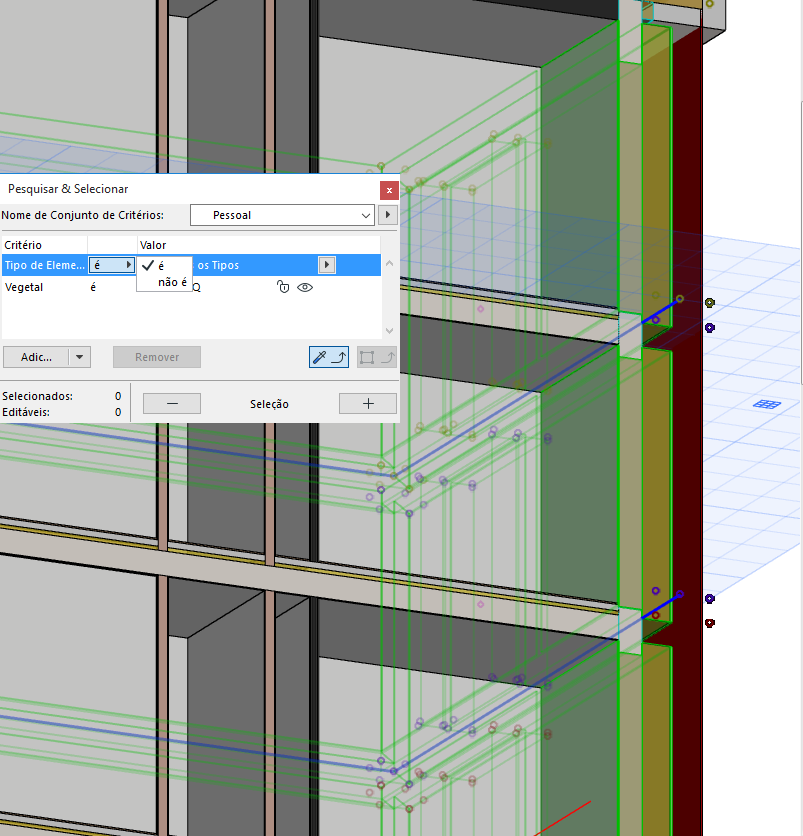

4.Use Encontrar & Selecionar para selecionar apenas as Paredes externas.
5.Mais uma vez, utilize o comando Ajustar Elementos para Lajes, porém desta vez, todas as paredes selecionadas devem se estender ao núcleo de topo da Laje, para eliminar as interrupções.

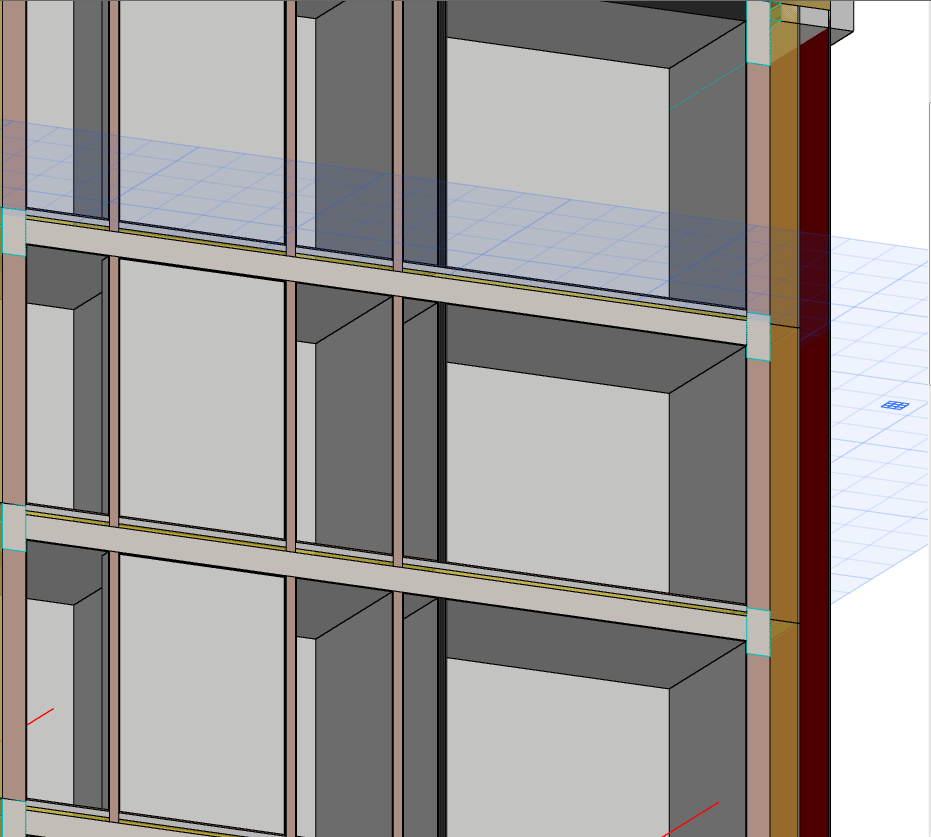

6.Agora as Paredes externas também estão ligadas de forma correta.
