Relação com Zonas

Esta definição está disponível para Paredes, Paredes Cortinas e Pilares. É relevante se o elemento estiver localizado dentro de um polígono da Zona: O cálculo de área de zona depende da definição da Relação com as Zonas do elemento. Ou seja: a área da zona deve incluir ou excluir a área desse elemento?

Para cada Parede, Parede Cortina e Pilar, defina a sua Relação com as Zonas usando o pop-up em Definições do Elemento.

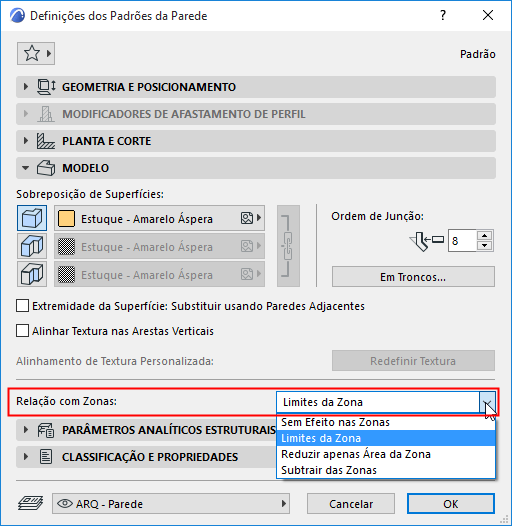

para Paredes: use o Painel Modelo

para Pilares: use o Painel Posicionamento

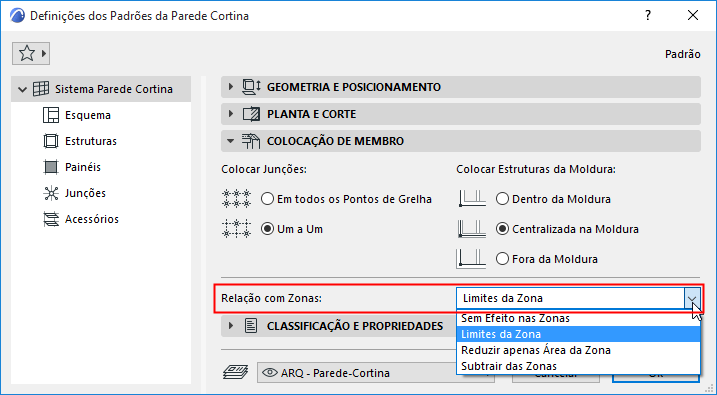

para Paredes Cortina: use o Painel Colocação de Membro das Definições do Sistema Parede Cortina



Nota: Para ver o efeito de quaisquer alterações nas definições de cálculo da Zona, você deve executar o comando Modelagem > Atualizar Zonas.

Consulte Atualizar Zonas.

Limites da Zona

A Parede ou Parede Cortina dentro da Zona, se definida como “Limites da Zona”, delimita a zona. Assim, os Limites da Zona se estendem até a Parede/Parede Cortina. Se a Parede/Parede Cortina é inclinada, a geometria da zona é também inclinada.

A Parede/Parede Cortina, se localizada dentro da área da zona, não estará incluída na Área Medida (parâmetro da Zona).

Uma Pilar vertical definido como “Limites da Zona” não está incluída na Área Medida (parâmetro Zona).

Um Pilar Inclinado não pode ser definido como "Limites da Zona”. Para um Pilar inclinado, use a definição Subtrair da Zona.

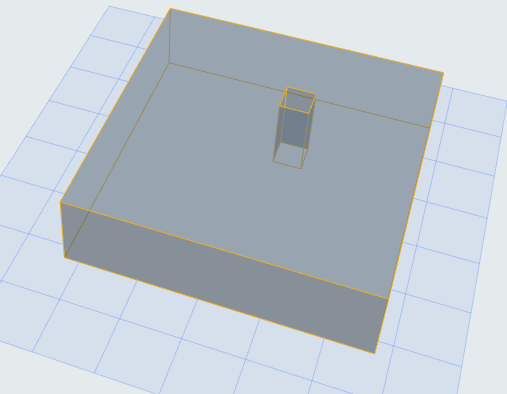

Pilar Vertical Definido como “Limite da Zona”: Excluído da Área Medida (Parâmetro de Listagem de Zonas)

Nota: Qualquer elemento tipo linha pode ser definido como “Limite da Zona” na caixa de diálogo de Definições. Tal linha atua como um delimitador 2D da zona.

 Reduzir apenas Área da Zona

A Área do elemento é excluída da Área Medida

O Volume do elemento é excluído do Volume da Zona

Nota: Mesmo que tenha definido uma Parede ou Pilar para “Reduzir Área da Zona”, pode preferir ignorar esta definição para paredes ou pilares muito pequenos. Para definir um limite de exclusão mínimo para estas paredes e colunas, vá a Opções > Preferências do Projeto > Zonas.

Para verificar quanta área da zona foi retirada devido à redução de Paredes/Colunas, selecione a zona e visualize os dados no Painel Cálculo de Área das Definições de Zona.

Subtrair das Zonas

A Área do elemento é subtraído da Área da Zona Medida e da Área Líquida. Ao contrário da definição do Limite da Zona, essa definição está disponível para os Pilares Inclinados.

O Volume do elemento é subtraídodo volume da zona

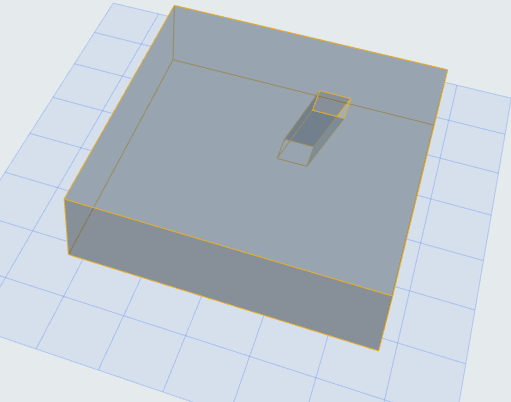

Pilar Inclinado Definido como “Subtrair das Zonas”: Excluído da Área Medida (Parâmetro de Listagem de Zona)

Sem Efeito nas Zonas

O elemento não tem efeito no cálculo da zona: a área da zona e o volume incluirão a área e o volume ocupados pelo elemento.

Exemplo

Neste exemplo, a área da zona é de 100 metros quadrados, com uma altura de 2,70 metros. A zona inclui um Pilar quadrada de 1 metro.



Relação com Zonas

Área Medida

Vol.

Limites da Zona

99 m2

267,3 m3

Reduzir apenas Área da Zona

99 m2

270 m3

Subtrair das Zonas

99 m2

267,3 m3

Sem Efeito nas Zonas

100 m2

270 m3
