Configurar Padrão da Grelha nas Definições de Esquema

Use a página de Esquema Definições da Parede Cortina para montar um padrão de Grelha com antecedência, antes de colocar a Parede Cortina.

Nota: Outra abordagem é colocar um contorno vazio de Parede Cortina e definir o padrão graficamente. Ver Criar Padrão de Grelha Graficamente.

Existem três opções principais de distribuição de padrões para linhas e colunas:

Tamanhos Fixos

Melhor Divisão

Número de Divisões

Cada lógica é descrita abaixo.

Tópicos desta seção:

Tamanho Fixo de Linhas e Colunas

Definir o Preenchimento para a “Sobra” (Tamanhos Fixos de Linha e/ou Coluna)

“Melhor Divisão” Distribuição Padrão

Definir Número de Divisões

Origem Padrão (para padrões de Tamanhos Fixos)

Terminação com (Coluna/Linha)

Tamanho Fixo de Linhas e Colunas

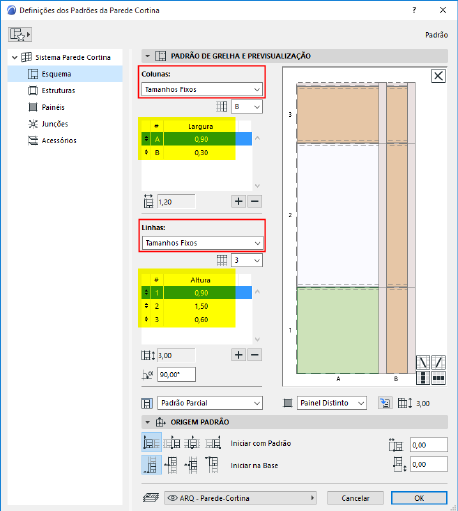

Para as Linhas e/ou Colunas do Esquema: escolha a opção Tamanho Fixo. (Esta lógica da Distribuição Padrão é a mesma das versões anteriores ao ARCHICAD 22. Define cada largura da Coluna e/ou cada altura da Linha para um tamanho exato.)


A Parede Cortina resultante em 3D, com linhas e colunas de tamanho fixo:


O padrão fixo é repetido até o limite da Moldura e, em seguida, cortado.

Definir o Preenchimento para a “Sobra” (Tamanhos Fixos de Linha e/ou Coluna)

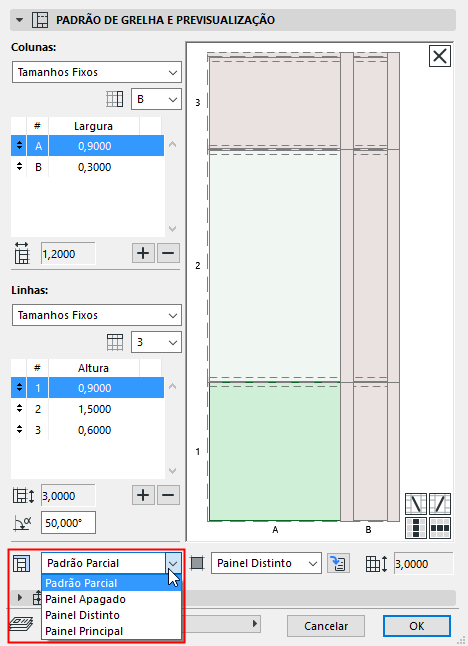

Se as Colunas ou as Linhas estiverem definidas como Tamanhos Fixos, use o controle “Preencher com” para definir o que fazer com a “sobra” dentro da Moldura, se o final do padrão não coincidir com a Moldura.


Padrão Parcial corta o padrão aonde cair, neste caso na Moldura do final da Parede Cortina.

Ou escolha uma Classe de Painel: os segmentos restantes (nas direções horizontal e/ou vertical) serão preenchidos com este tipo de painel.

A definição da Origem Padrão afeta o arranjo do Preenchimento (veja os exemplos abaixo).

Exemplos de Definições de Preenchimento

Esta Parede Cortina usa um padrão Grelha com colunas e linhas de tamanho fixo:


Padrão de Grelha da Parede Cortina

Veja o que acontece com várias Definições de Preenchimento e Origem Padrão.

A linha azul representa a Moldura da Parede Cortina.

A linha tracejada vermelha representa o padrão repetido.


Preenchimento com: Padrão Parcial
Origem Padrão: Inferior Esquerdo


Preenchimento com: Painel Distinto
Origem Padrão: Abaixo, à Esquerda


Preenchimento com: Painel Distinto
Origem Padrão Horizontal: Alinhar ao Centro
Origem Padrão Vertical: Inferior


Preenchimento com: Painel Distinto
Origem Padrão: Alinhar ao Centro (ambas as direções)

Melhor Divisão” Distribuição Padrão

Com essa lógica, o padrão da Parede Cortina coincide exatamente com o final do Segmento da Parede Cortina, sem qualquer “sobra”.

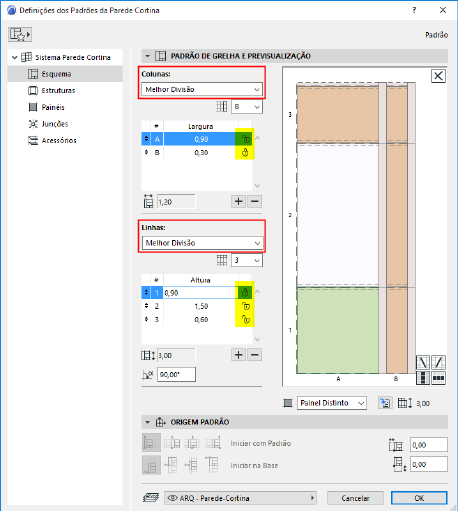

Para os Esquemas de Linhas e/ou Colunas: escolha a opção Melhor Divisão.

Defina cada largura de Coluna e/ou altura de cada linha para o tamanho desejado, em seguida, use os ícones de proteger (cadeado) para cada linha/coluna para definir se o tamanho deve ser fixo ou flexível.

Pelo menos uma Linha ou Coluna devet ser definida como flexível. Isso significa que pode ser esticado ou encolhido em relação ao tamanho inserido.

Se você definir um valor como "flexível", a Linha ou Coluna resultante será dimensionada o mais próximo possível desse valor. Diversos valores flexíveis (por exemplo, duas larguras de coluna flexíveis de 300 e 600) manterão seus tamanhos relativos - isto é, uma coluna flexível será sempre o dobro da largura da outra.

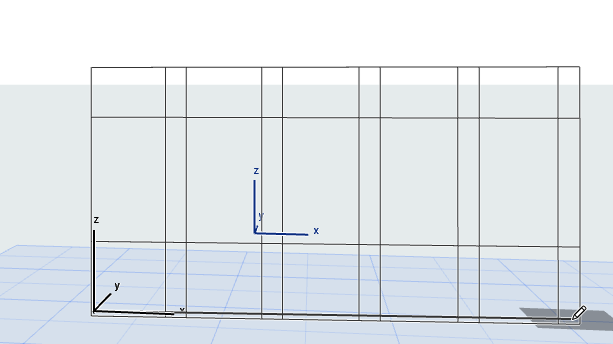

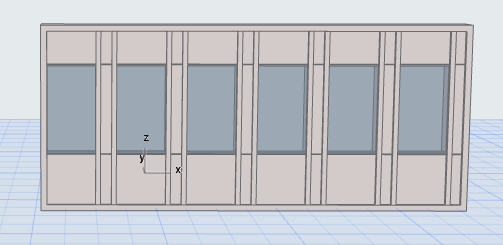

À medida que você insere a Melhor Divisão de Parede Cortina, o feedback mostra que os padrões de coluna e linha são automaticamente distribuídos uniformemente.


Use o controle “Terminação com” aqui, para usar um painel diferente na última coluna:


Melhor Divisão (Finalizar com Coluna B)


Melhor Divisão (Finalizar com Coluna A)

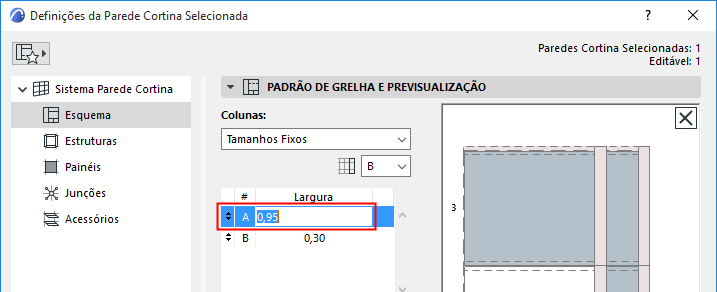

Para obter feedback sobre como a linha ou a coluna flexível (por exemplo, Coluna A definida para 900 mm, flexível) foi dimensionada na Parede Cortina resultante:

vá para as Definições de Seleção da Parede Cortina e mude o padrão para “Tamanhos Fixos” para ver o valor (aqui, a coluna A é na verdade 945 mm).


Definir Número de Divisões

Use esta opção para especificar que o padrão seja repetido um número fixo de vezes dentro do Segmento da Parede Cortina.

Você deve definir pelo menos uma linha/coluna com um tamanho flexível, de modo a permitir que este se estique.

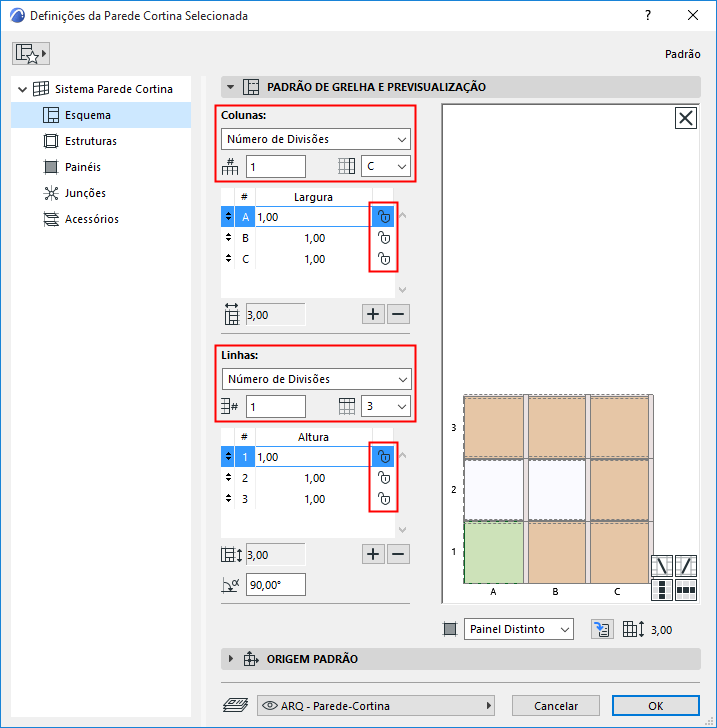

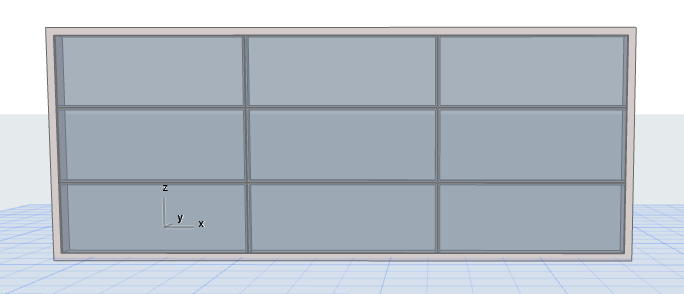

Aqui, todas as linhas e colunas são flexíveis. Não importa quão alto e largo seja a Parede Cortina, o padrão (três linhas por três colunas) será repetido exatamente uma vez.


Terminação com (Coluna/Linha)

Para Colunas e Linhas, escolha uma para terminar o padrão com.

Por exemplo: Seu padrão contém dois tipos de coluna - A e B.

Definir a coluna final como B.

Quando você posiciona a Parede Cortina, o padrão AB será repetido usando seus tamanhos fixos, mas a última coluna do segmento será a coluna B. (seguido pelo Preenchimento, se aplicável).

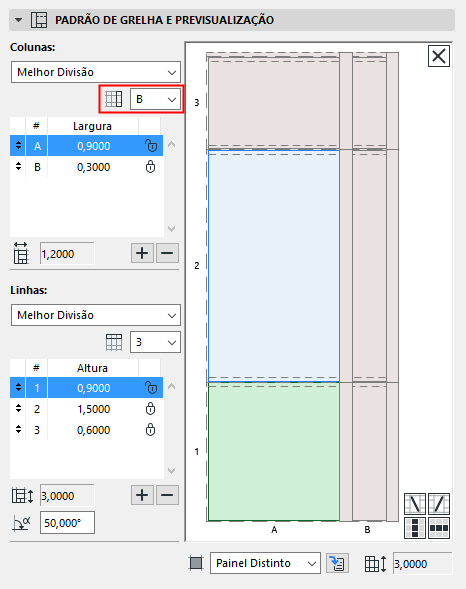

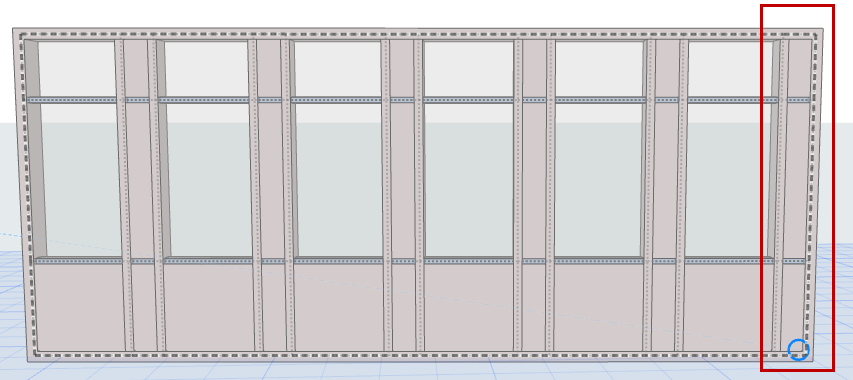

EndWithColumnB.png  EndWithColumnBResult.png

Padrão Terminação com Coluna B

EndWithA.png  EndWithAResult.png

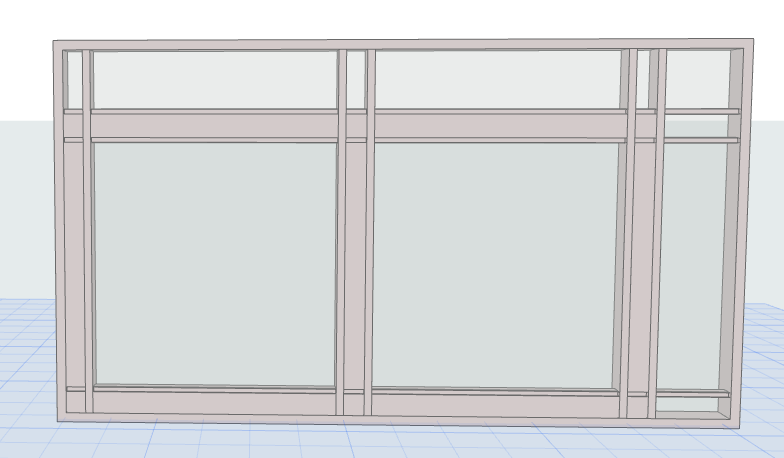

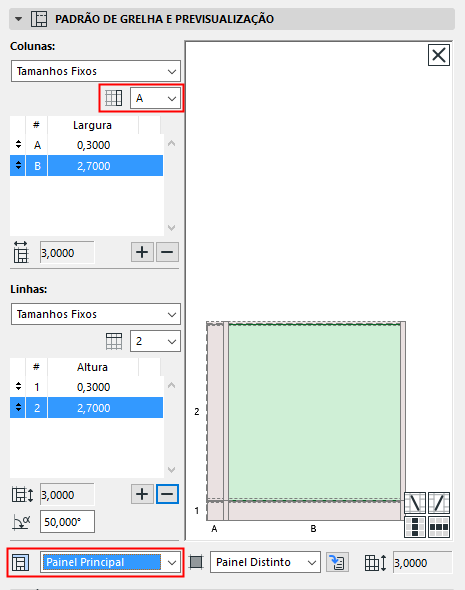

Padrão Terminação com Coluna A - Sendo o Preenchimento

Origem Padrão (para padrões de Tamanhos Fixos)

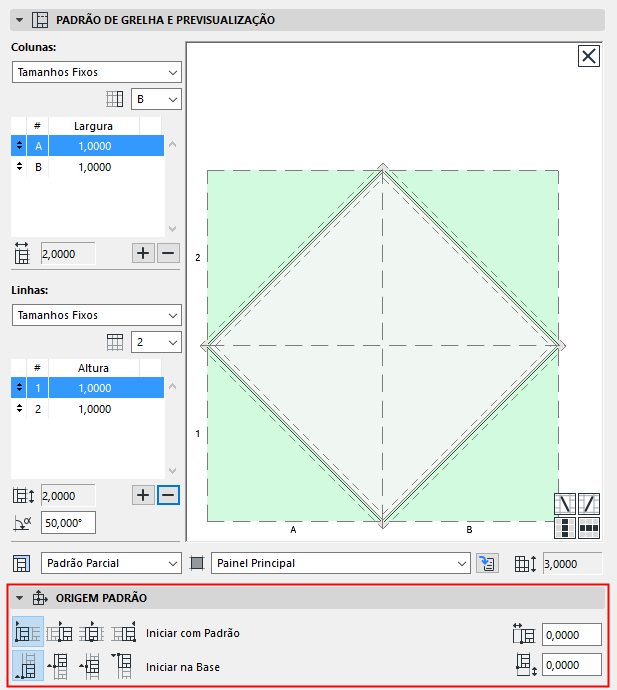

A definição da Origem Padrão bloqueia a origem do padrão da grelha (nas direções horizontal e vertical) para um ponto específico do Segmento da Parede Cortina, mais ou menos um afastamento opcional.

Consulte as dicas de ferramentas e ícones para escolher o que você precisa.

Nota: Os controlos de Origem de Padrão não estarão disponíveis se a lógica de linha/coluna estiver definida como “Melhor Divisão” ou “Número de Divisões”.

Origem Padrão Horizontal

Origem no início do segmento

Origem no meio do segmento. O padrão horizontal começará no centro do segmento e será distribuído em ambas as direções. (O centro da Parede Cortina sempre terá uma linha de grelha vertical passando por este.)

O ponto médio do Padrão está no ponto médio do segmento

Origem no fim do segmento

Origem Padrão Vertical

Origem na base do segmento

Origem no meio do segmento

O ponto médio do Padrão no meio do segmento

Origem no topo do segmento

Veja Exemplos de Definições de Preenchimento para ilustrar.
