Opções de Visualização do Modelo para Paredes Cortina

Use as Opções de Visualização do Modelo para definir a exibição da Parede Cortina baseada na vista.

Usando as Opções de Visualização do Modelo, mostre os membros da Parede Cortina separadamente em cada vista e defina uma preferência de exibição separada para cada.

Ir para Documentação > Visualização do Modelo > Opções de Visualização do Modelo.

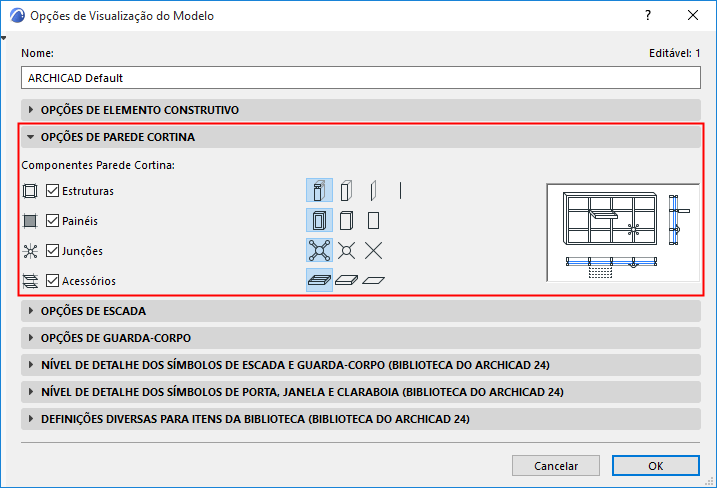

Vá para o painel Opções Parede Cortina:

Mostrar/Esconder Componentes

Por padrão, todos os Componentes da Parede Cortina (Estruturas, Painéis, Junções, Acessórios) são exibidos. Desmarque qualquer componente se não desejar exibi-lo nesta Combinação de Opções de Visualização.


Visualização Nível de Detalhe (por componente)

Para cada componente, clique em um ícone para definir sua exibição: Detalhado, Simplificado, ou Esquemático.

Estruturas tem uma opção adicional: Exibir apenas Eixos.

•Detalhado: Toda a geometria (p.ex. dos componentes em perfil, com os Materiais de Construção intersecionados) é exibida.


Parede Cortina no Nível de Detalhe Completo

•Simplificado: Exibido como caixas retangulares, usando um único Material de Construção.


Estruturas/Painéis Detalhados, Acessórios Simplificados

•Esquemático: Exibe apenas o esquema (Linhas de Grelha e Moldura).


Parede Cortina em Vista Esquemática (Planta)


Parede Cortina em Vista Esquemática (3D/Elevação)

Sobrepor Definições de OVM

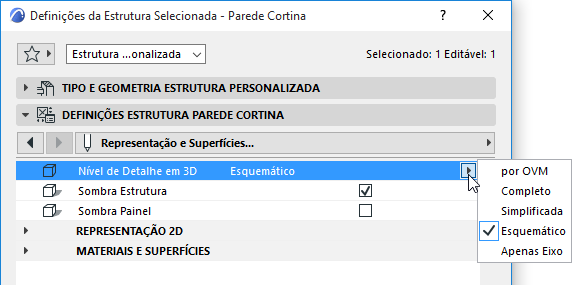

Para qualquer membro individual da Parede Cortina ou Classe de Membro, você pode substituir o seu Nível 3D de Detalhe definido pelo OVM em seu diálogo Definições de nível de componente:
