Tipo de Ingrauxido para Piso Ingrauxido Igual

Os Passos iguais significa que todos os movimentos na Escada são iguais, tanto nos degraus retos quanto nos degraus circulares.

No Painel Definições de Escada - Geometria e Posicionamento:

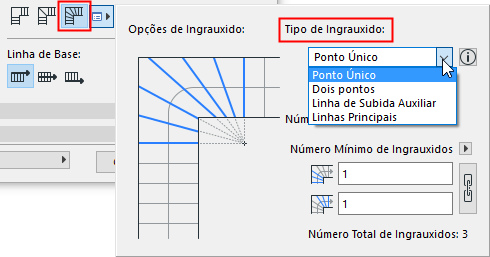

Escolha um dos quatro tipos de Piso Ingrauxido Igual a partir do pop-up: Ponto Único, Dois pontos, Linhas Principais e Linha de Subida Auxiliar.

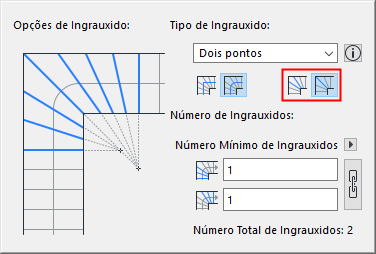

Conforme aplicável, escolha Espelho ou Piso no Meio para definir o seu tipo de ingrauxido:

Ingrauxido com Passos Iguais: Construir com o Espelho ou Piso no Meio

Todos, exceto o método de Ponto Único, têm duas versões, estas dependem de o centro do Ingrauxido ser um Espelho ou um Piso.

Cada método é descrito abaixo:

Método de Ponto Único

Método dos Dois Pontos - Espelho no Meio

Método dos Dois Pontos - Piso no Meio

Método Linhas Principais - Espelho no Meio

Método Linhas Principais - Piso no Meio

Método Linha de Subida Auxiliar - Espelho no Meio

Método Linha de Subida Auxiliar - Piso no Meio

Método de Ponto Único

1.Passos iguais são medidos ao longo da linha de subida, a partir da base da escada. O piso mais próximo do ponto de giro é considerado o Piso Central do Ingrauxido.

2.As linhas Inicial e Final do Ingrauxido - também conhecido como o último e o primeiro degrau reto - são construídas com base no parâmetro Número de Degraus Circulares.

3.Linhas Iniciais e Finais são estendidas, seu ponto de intersecção forma o ponto central do Ingrauxido.

4.Os pontos de passos iguais medidos ao longo da linha de subida estão conectados ao ponto central, estas linhas formam os espelhos dos degraus circulares.

Método dos Dois Pontos - Espelho no Meio

1.Centro do Ingrauxido é construído:

–Um único Espelho é construído na bissetriz do giro.

2.Os Passos igual são medidos ao longo da linha de subida, em ambas as direções, a partir do ponto em que a bissetriz cruza a linha de subida.

3.As linhas Inicial e Final do Ingrauxido - também conhecido como o último e o primeiro degrau reto - são construídas com base no parâmetro Número de Degraus Circulares.

4.As Linhas Iniciais e Finais são estendidas, seus pontos de intersecção com a bissetriz formam os dois pontos centrais do Ingrauxido.

5.Os pontos medidos dos passos iguais ao longo da linha de subida estão conectados a um dos dois pontos centrais correspondentes. Estas linhas formam os espelhos dos degraus circulares.

Método dos Dois Pontos - Piso no Meio

1.Centro do Ingrauxido é construído:

–Um único Piso é medido ao longo da linha de subida, simétrico à bissetriz do giro.

–O valor da Largura Mínima do Piso Em Leque é medido da borda interna do giro, simétrico à bissetriz.

–Os pontos na borda interna e os pontos na linha de subida definem o Piso do Centro.

2.Os passos iguais são medidos ao longo da linha de subida, a partir do ponto em que as bordas do Centro do Piso cruzam a linha de subida.

3.As linhas Inicial e Final do Ingrauxido - também conhecido como o último e o primeiro degrau reto - são construídas com base no parâmetro Número de Degraus Circulares.

4.As Linhas Iniciais e Finais são estendidas. As arestas do Centro do Piso também são estendidas. Os pontos de interseção dessas linhas formam os dois pontos centrais do Ingrauxido.

5.Os pontos medidos dos passos iguais ao longo da linha de subida estão conectados a um dos dois pontos centrais correspondentes. Estas linhas formam os espelhos dos degraus circulares.

Método Linhas Principais - Espelho no Meio

1.Centro do Ingrauxido é construído:

–Um único Espelho é construído na bissetriz do giro.

–Os Passos igual são medidos ao longo da linha de subida, em ambas as direções, a partir do ponto em que a bissetriz cruza a linha de subida.

–O valor da Largura Mínima do Piso Em Leque é medido da borda interna do giro, em ambas as direções.

–Os pontos na borda interna e os pontos na linha de subida definem os dois Pisos Centrais.

2.Os Passos igual são medidos ao longo da linha de subida, em ambas as direções, a partir do Centro do Pisos.

3.As linhas Inicial e Final do Ingrauxido - também conhecido como o último e o primeiro degrau reto - são construídas com base no parâmetro Número de Degraus Circulares.

4.As Linhas Iniciais e Finais (as Linhas Principais) são estendidas. As bordas dos dois Pisos Centrais também são estendidas.

5.Os pontos em que o Primeiro Centro da Borda do Piso e o bissector se cruzam com a linha inicial definem a distância X.

6.A Distância X é medida várias vezes ao longo da linha Inicial. Estes pontos são conectados aos respectivos pontos do mesmo passo medidos ao longo da linha de subida. Estas linhas formam os espelhos da metade inicial do ingraudo.

7.Os pontos em que o Último Centro da Borda do Piso e o bissector se cruzam com a linha Final definem a distância Y.

8.A Distância Y é medida várias vezes ao longo da linha Final. Estes pontos são conectados aos respectivos pontos do mesmo passo medidos ao longo da linha de subida. Estas linhas formam os espelhos da metade final do ingraudo.

Método Linhas Principais - Piso no Meio

1.Centro do Ingrauxido é construído:

–Um único Piso é medido ao longo da linha de subida, simétrico à bissetriz do giro.

–O valor da Largura Mínima do Piso Em Leque é medido da borda interna do giro, simétrico à bissetriz.

–Os pontos na borda interna e os pontos na linha de subida definem o Piso do Centro.

2.Os Passos igual são medidos ao longo da linha de subida, em ambas as direções, a partir do Centro do Piso.

3.As linhas Inicial e Final do Ingrauxido - também conhecido como o último e o primeiro degrau reto - são construídas com base no parâmetro Número de Degraus Circulares.

4.As Linhas Iniciais e Finais (as Linhas Principais) são estendidas. As arestas do Centro do Piso também são estendidas.

5.Os pontos em que as Bordas do Centro do Piso se cruzam com a linha Inicial definem a distância X.

6.A Distância X é medida várias vezes ao longo da linha Inicial. Estes pontos são conectados aos respectivos pontos do mesmo passo medidos ao longo da linha de subida. Estas linhas formam os espelhos da metade inicial do ingraudo.

7.Os pontos em que as Bordas do Centro do Piso se cruzam com a linha Final definem a distância Y.

8.A Distância Y é medida várias vezes ao longo da linha Final. Estes pontos são conectados aos respectivos pontos do mesmo passo medidos ao longo da linha de subida. Estas linhas formam os espelhos da metade final do ingraudo.

Método Linha de Subida Auxiliar - Espelho no Meio

1.Centro do Ingrauxido é construído:

–Um único Espelho é construído na bissetriz do giro.

–Os Passos igual são medidos ao longo da linha de subida, em ambas as direções, a partir do ponto em que a bissetriz cruza a linha de subida.

–A Linha de Subida Auxiliar é construída, através da compensação da Linha de Subida a 200mm da borda interna.

–2/3 do Piso é medido ao longo da Linha de Subida Auxiliar, em ambas as direções.

–Os pontos da linha de subida e os pontos da Linha de Subida Auxiliar definem dois Pisos Centrais.

2.Os Passos igual são medidos ao longo da linha de subida, em ambas as direções, a partir do Centro do Pisos.

3.As linhas Inicial e Final do Ingrauxido - também conhecido como o último e o primeiro degrau reto - são construídas com base no parâmetro Número de Degraus Circulares.

4.As Linhas Iniciais e Finais (as Linhas Principais) são estendidas. As bordas dos dois Pisos Centrais também são estendidas.

5.O comprimento do Piso é medido várias vezes ao longo da linha Inicial, começando no ponto em que a borda do Primeiro Centro do Piso cruza a Linha Inicial.

6.Estes pontos são conectados aos respectivos pontos do mesmo passo medidos ao longo da linha de subida. Estas linhas formam os espelhos da metade inicial do ingraudo.

7.O comprimento do Piso é medido várias vezes ao longo da linha Final, começando no ponto em que a borda do último Centro do Piso cruza a Linha Final.

8.Estes pontos são conectados aos respectivos pontos do mesmo passo medidos ao longo da linha de subida. Estas linhas formam os espelhos da metade final do ingraudo.

Método Linha de Subida Auxiliar - Piso no Meio

1.Centro do Ingrauxido é construído:

–Um único Piso é medido ao longo da linha de subida, simétrico à bissetriz do giro.

–A Linha de Subida Auxiliar é construída, através da compensação da Linha de Subida a 200mm da borda interna.

–1/2 do Piso é medido ao longo da Linha de Subida Auxiliar, simétrica à bissetriz do giro.

–Os pontos da linha de subida e os pontos da Linha de Subida Auxiliar definem o Piso Central.

2.Os Passos igual são medidos ao longo da linha de subida, em ambas as direções, a partir do Centro do Piso.

3.As linhas Inicial e Final do Ingrauxido - também conhecido como o último e o primeiro degrau reto - são construídas com base no parâmetro Número de Degraus Circulares.

4.As Linhas Iniciais e Finais (as Linhas Principais) são estendidas. As arestas do Centro do Piso também são estendidas.

5.O comprimento do Piso é medido várias vezes ao longo da linha Inicial, começando no ponto em que a borda do Primeiro Centro do Piso cruza a Linha Inicial.

6.Estes pontos são conectados aos respectivos pontos do mesmo passo medidos ao longo da linha de subida. Estas linhas formam os espelhos da metade inicial do ingraudo.

7.O comprimento do Piso é medido várias vezes ao longo da linha Final, começando no ponto em que a borda do último Centro do Piso cruza a Linha Final.

8.Estes pontos são conectados aos respectivos pontos do mesmo passo medidos ao longo da linha de subida. Estas linhas formam os espelhos da metade final do ingraudo.

Segmentos Ingrauxido

No caso de um Segmento Ingrauxido, o ponto médio da parte Ingrauxido da linha de subida é considerado o ponto de partida do Ingrauxido.

•As bissectrizes são construídas como a perpendicular à linha de subida através deste ponto.

•Os Passos iguais são medidos a partir deste ponto.

•As Larguras Mínimas do Piso Em Leque são medidas a partir da projeção deste ponto para a borda interna.
