Um segmento de escada pode ser definido como Lance, Patamar ou um dos dois tipos de Ingrauxido.
Quando você começa a inserir uma Escada, o segmento padrão é sempre “Lance”. Você pode alterar o tipo de segmento na colocação, para cada segmento, durante a entrada.
Ao inserir uma Escada, você pode selecionar um Tipo de Segmento de Escada diferente (Patamar, Ingrauxido, Lance) para cada segmento à medida que você clicar para colocá-lo. Esses tipos determinam o Giro que é colocado no final de cada segmento.
Por exemplo, um segmento Lance conectado a um segmento de tipo de Patamar usará um giro do tipo de Patamar.
Para uma Escada inserida – após a entrada estar completa – você pode editar qualquer um dos seus tipos de Giro individualmente.
Consulte Editar o Tipo de Giro de uma Escada.
Definir Tipo de Segmento (Lance, Patamar, Ingrauxido) Durante a Entrada da Escada
Durante a entrada da Escada, a paleta de contexto aparece com os Tipos de Segmento disponíveis: Lance, Patamar ou um dos dois tipos de Ingrauxido. Você pode mudar este tipo de Segmento em tempo real durante a entrada da Escada. Após cada clique, defina um tipo de Segmento para o próximo segmento da entrada.
Por exemplo:

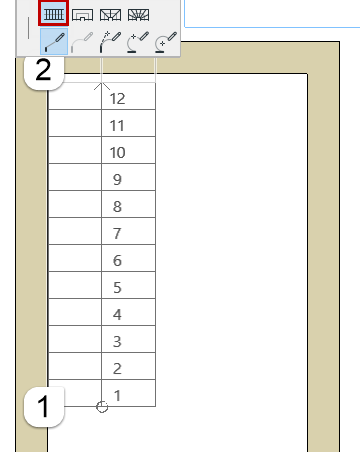

1.Clique para começar a colocar o primeiro segmento da Escada: a paleta de contexto mostra que o tipo de segmento atual é definido como Lance, que é o que você deseja.
2.Clique para completar o segmento Lance.

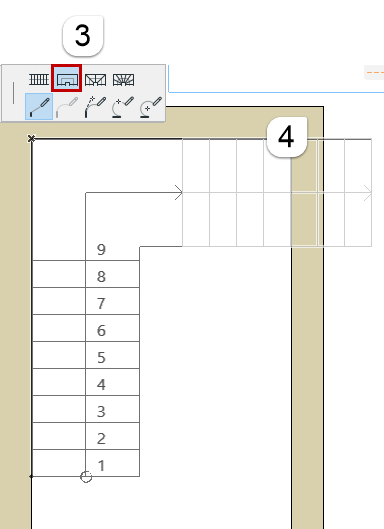

3.À medida que você arrasta para inserir o próximo segmento, escolha o Patamar da paleta de contexto.
4.Clique para completar o segmento Patamar.

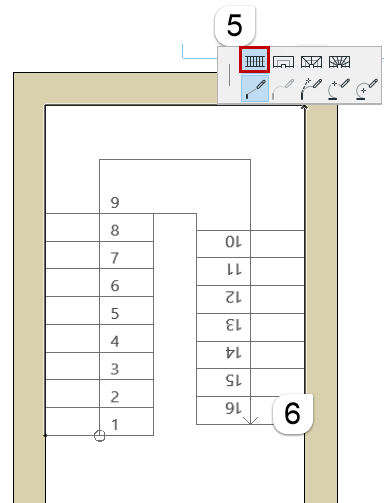

5.À medida que você arrasta para inserir o segmento seguinte e final, escolha a opção Lance da paleta de contexto.
6.Clique para completar a escada.

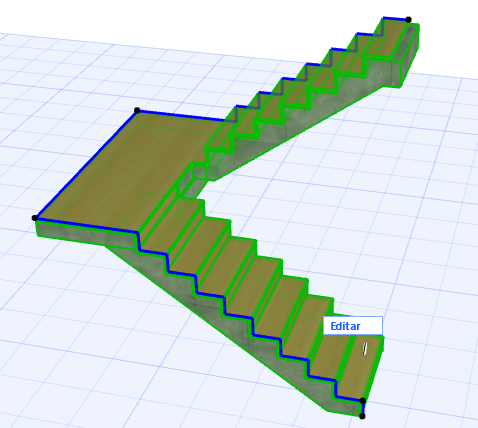

Alterne os tipos de segmento durante a entrada: Lance - Patamar - Lance
Redefinir Tipo de Segmento: Patamar, Lance, Ingrauxido

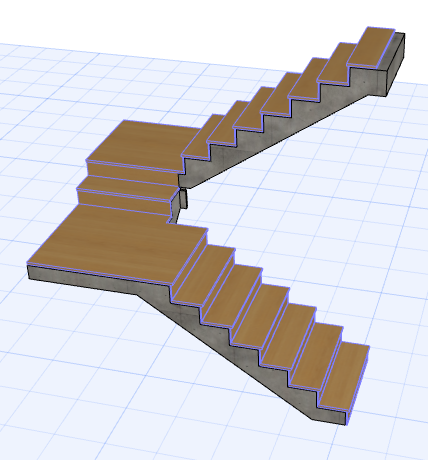

Se você inserir um Escada cujo padrão de Tipo de Giro esteja definido para Patamar nas Definições de Escada (ver Tipos de Giro da Escada), você pode achar que dois Giros adjacentes dentro de um único segmento de Escada têm um Espelho indesejável:
Tipos de Giro = Patamares, Tipo de segmento = Lance
A razão é que o segmento Escada que liga os dois Patamares é um segmento tipo Lance, que insere um Espelho entre os dois patamares.
Para resolver isso, redefina o segmento Escada como Patamar:
1.Selecione a Escada na Planta.
2.Clique no segmento com os patamares e escolha Selecionar Tipo de Segmento a partir da paleta de contexto.
3.Na caixa de diálogo que aparece, mude o tipo de segmento para Patamar.
Alterar o Tipo de Segmento da Escada
O segmento Escada é agora um Patamar, e seus dois giros do Patamar tipo se uniram no meio.
Tipo de Segmento = Patamar
Tópico Relacionado
