Terminações e Conexões de Escada

As escadas não são associativas a outros elementos 3D. Para vincular uma Escada a uma Laje ou a uma Parede, use as Operações de Elementos Sólidos.

Veja exemplo em Operações de Elementos Sólidos.

No entanto, você pode usar as Definições de Escada (estrutura de Lance):

•Para definir as terminações das estruturas da Escada

•Para criar conexões entre os Lances e Patamares da Escada. Você pode usar conexões diferentes dentro de uma Escada única.

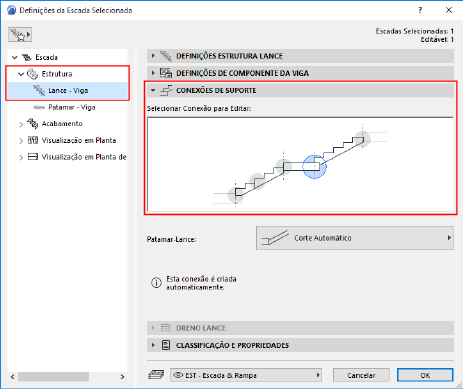

Para configurar as Terminações e Conexões da Escada, vá para a página Definições de Estrutura do Lance e Painel Conexões de Suporte. Este painel está disponível nas Definições da Escada (Estrutura do Lance) e na Estrutura de Lance selecionado no modo de Edição.


•Todas as conexões e terminações do Lance e Patamar da Escada são tratadas aqui:

–Inicio-Lance

–Lance-Terminação

–Lance-Patamar

–Patamar-Lance

–Lance-Lance

•Na Visualização, deslize e clique para escolher a conexão ou a Terminação que deseja editar.

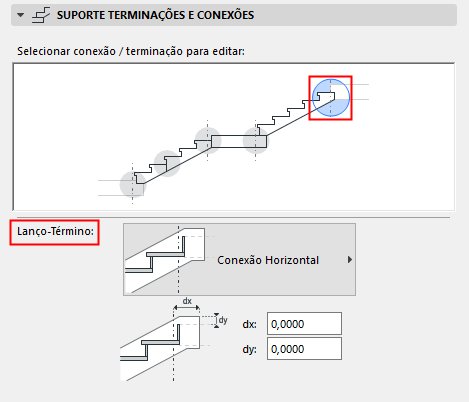

ConHoverClick.png   ConEnd.png

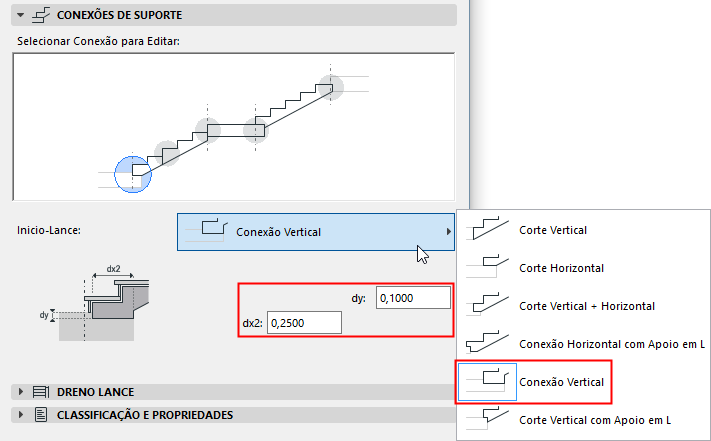

•No menu pop-up, escolha o tipo de conexão desejada. Este é um conjunto fixo de opções, que variam dependendo da estrutura e da conexão/tipo.

•As opções automáticas não requerem informações adicionais do usuário.

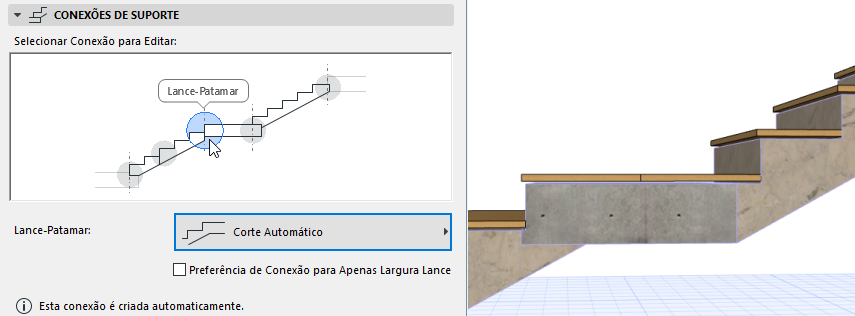

Conexão Patamar-Lance: Recorte Automático


Terminações Lance Viga: Horizontal e Vertical

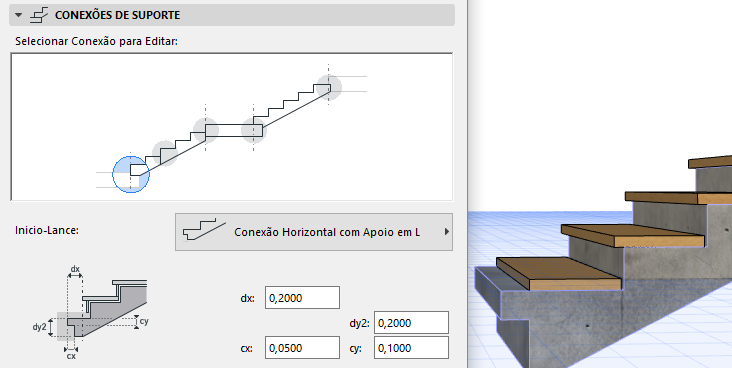

Terminação Lance Monolítico: Horizontal com Apoio em L

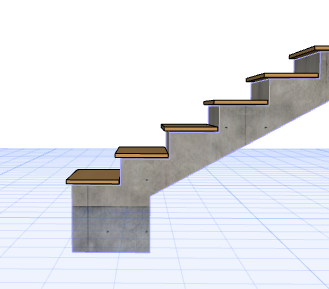

VerticalEnd1.png     VerticalEnd2.png

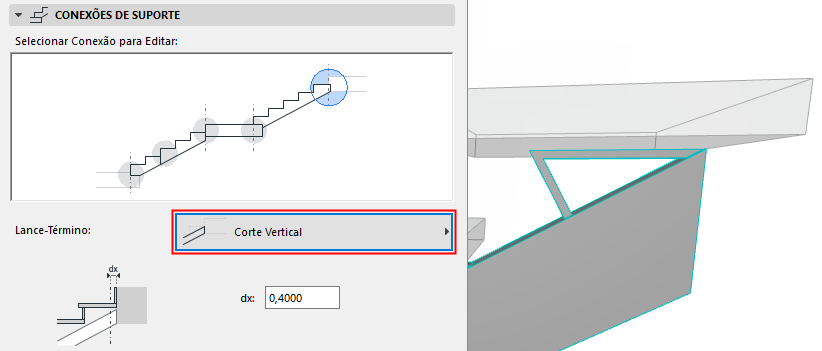

Terminação Lance Monolítico: Ajuste no Corte Vertical

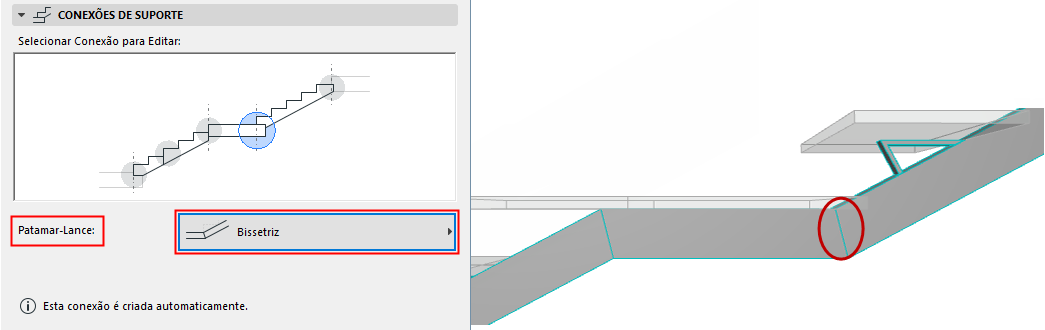

Conexão Patamar-Lance: Bissetriz

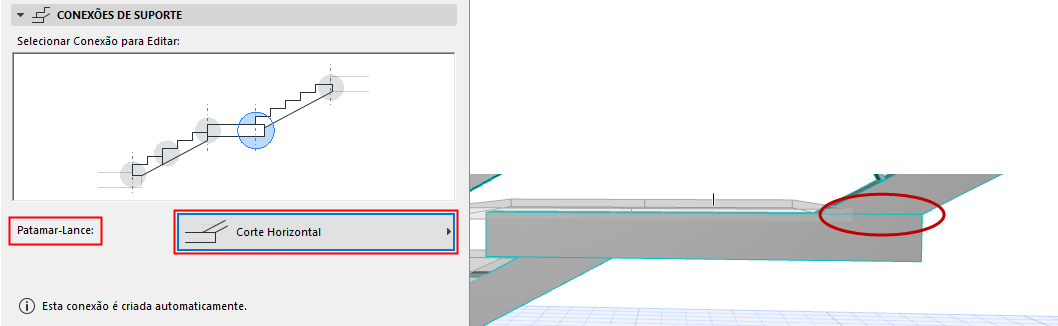

Conexão Patamar-Lance: Horizontal

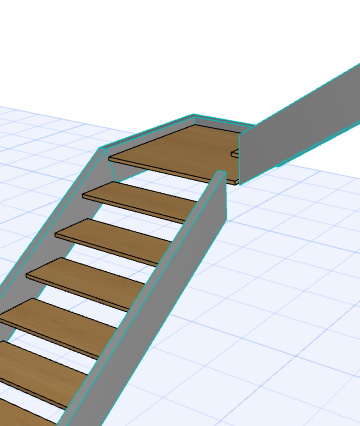

Use o seguinte tipo de conexão para criar um espaço para um elemento adicional (por exemplo, Pilar):

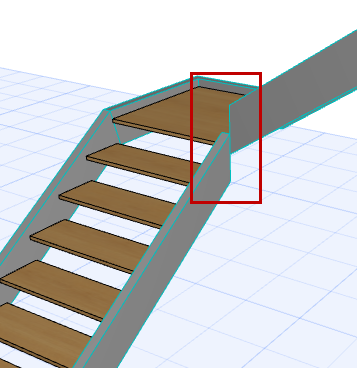

StringerConnection1.png StringerConnectionDialog.png StringerConnection2.png

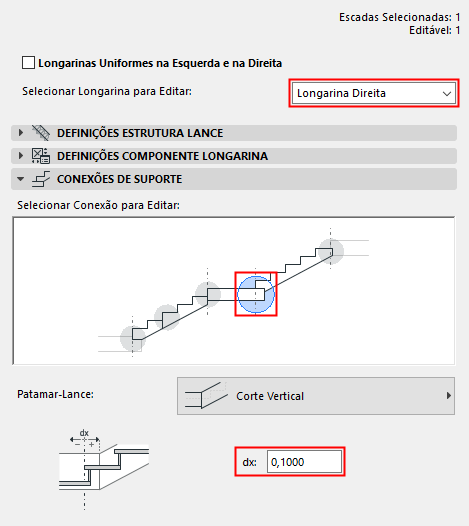

Conexão Longarina Lance-Patamar: Ajuste o Corte Vertical para Adicionar um Fenda
