Interseções e Junções Específicas de Elementos
Consulte as seguintes seções para detalhes sobre interseções de elementos:
Parede-Viga; Parede-Pilar; Pilar-Laje; Pilar-Viga; Parede-Laje
Interseção Parede-Laje: Acabamentos Lajes e Limite de Abertura
Interseções envolvendo Membranas, Coberturas ou Morphs
Interseção Elementos com Prioridades Idênticas
Eliminação de Linha entre os Elementos do Modelo
Interseções de Moldura de Parede Cortina
Requer Interseção da Linha de Referência
Para junções Parede-Parede, não basta que elas colidam: suas linhas de referência também devem interceptar. O elemento (ou camada) com maior prioridade de Material de Construção cortará aquele com menor prioridade.

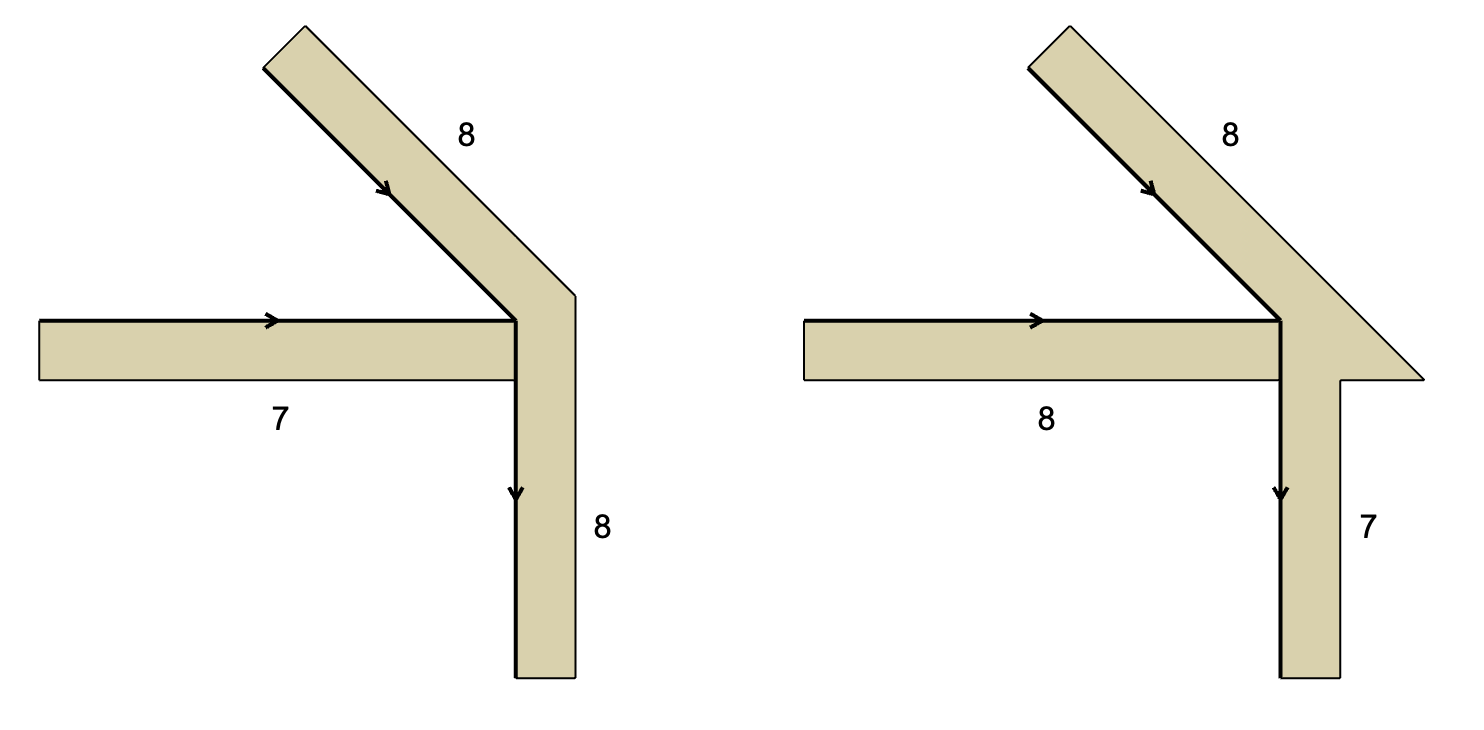

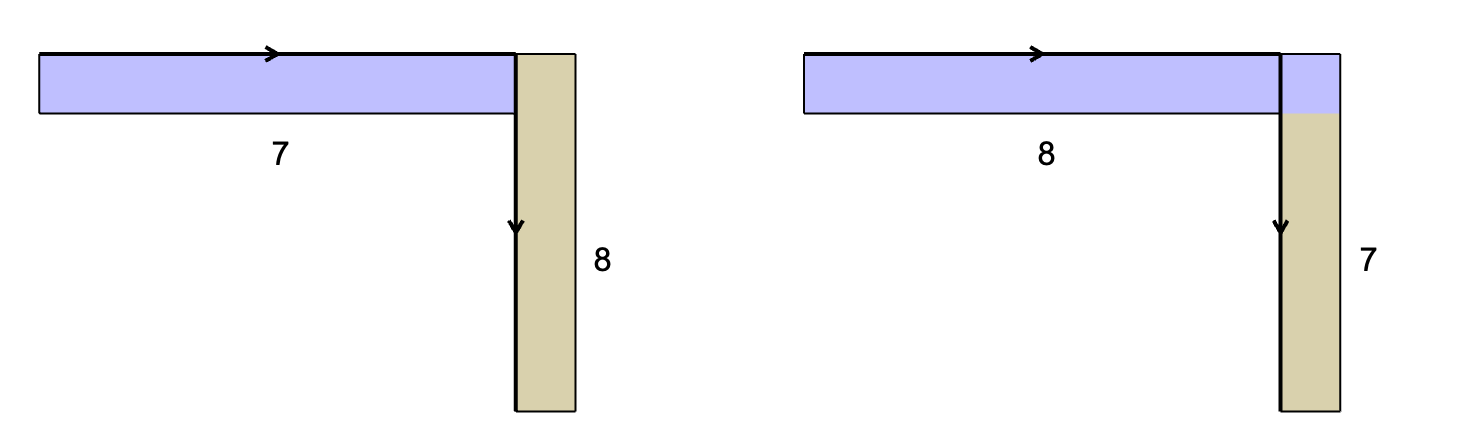

Para Paredes com Prioridades Iguais: Defina a Ordem de Junção
Caso duas ou mais paredes se encontrem (suas linhas de referência interceptam), utilize Ordem de Junção para controlar o nível de junção do elemento. A Alteração da Ordem de Junção determina quais duas Paredes se encontram primeiro, antes que as outras entrem na interseção.
Defina a Ordem de Junção no Painel Modelo ou Caixa de Informação de Definições de Parede.
Requer Colisão por Geometria ou Interseção de Linha de Referência.
Para máxima a flexibilidade nas Interseções Viga-Viga, certifique-se de que suas linhas de referência se cruzem. Neste caso, as Vigas não necessariamente precisam colidir. As Vigas irão se auto alongar em suas linhas de referência até se encontrarem.
Também é possível interceptar vigas simplesmente por colidi-las, mesmo que as linhas de referência não interceptem. Porém, neste caso, uma viga freará a outra; elas não irão se auto alongar ao longo de suas linhas de referência. O elemento (ou camada) com maior prioridade de Material de Construção cortará aquele com menor prioridade.

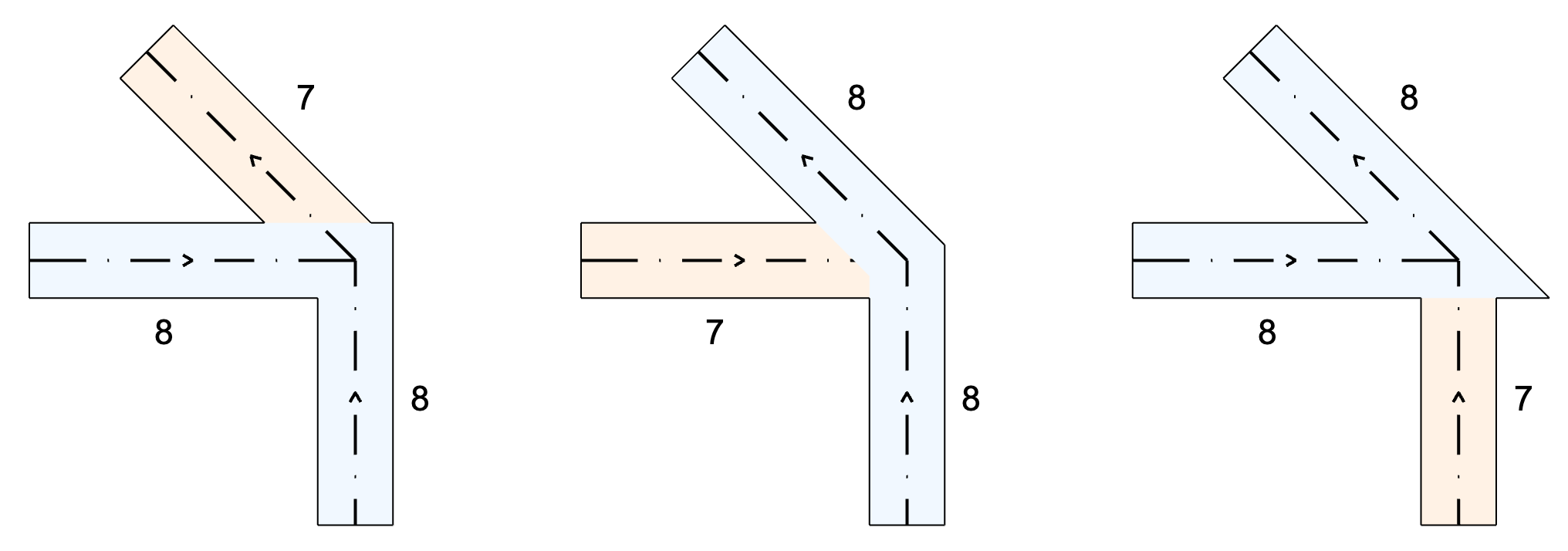

Caso duas ou mais Vigas se encontrem (suas linhas de referência interceptam), utilize Ordem de Junção para controlar a junção.

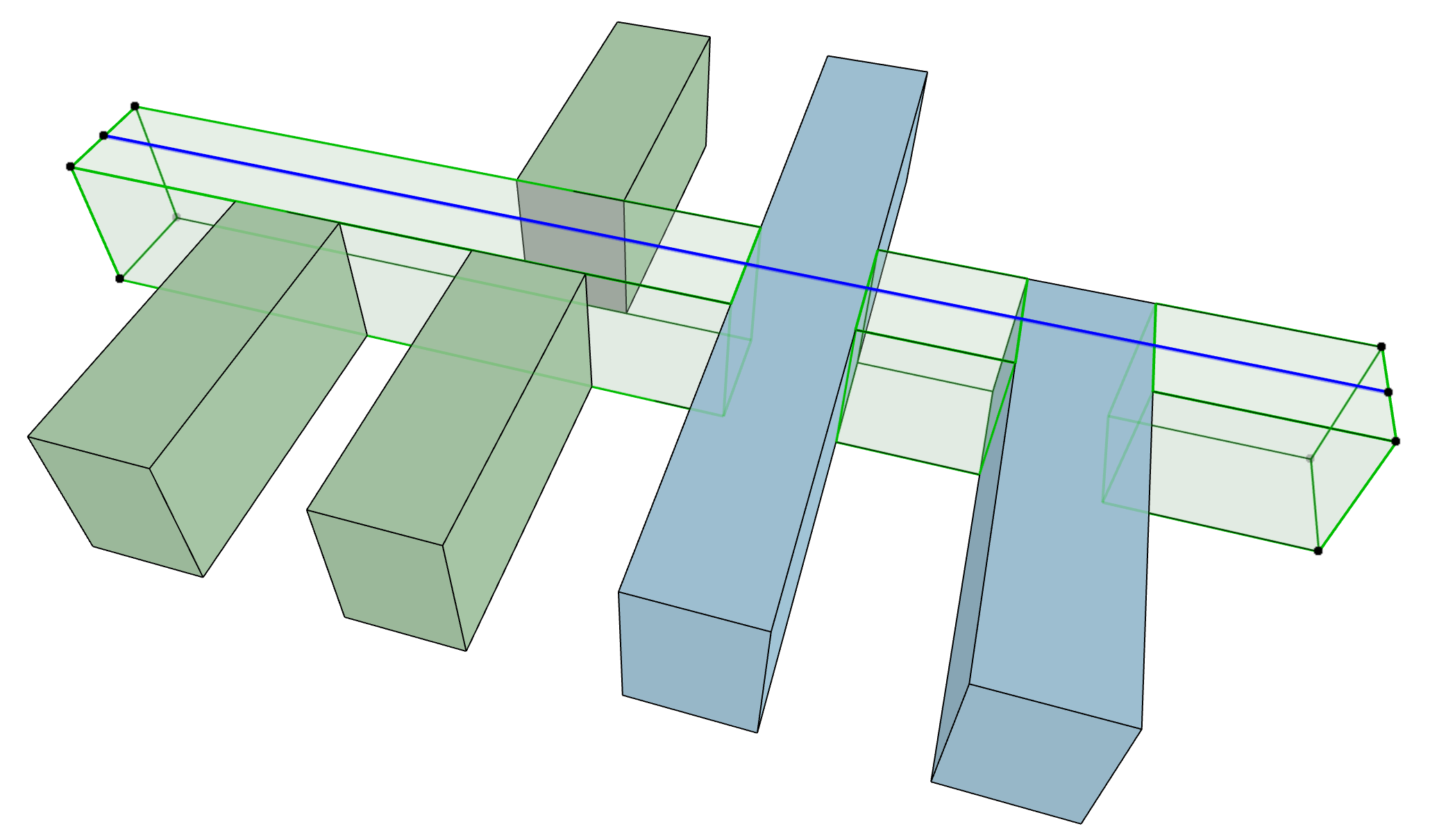

Aqui, as Vigas usam as Ordens de Junção da seguinte maneira:
•Viga Transparente = 8
•Viga verde mais claro = 7
•Viga azul mais forte = 9
Parede-Viga; Parede-Pilar; Pilar-Laje; Pilar-Viga; Parede-Laje
Requer Colisão por Geometria.
O elemento (ou camada) com maior prioridade de Material de Construção cortará aquele com menor prioridade.

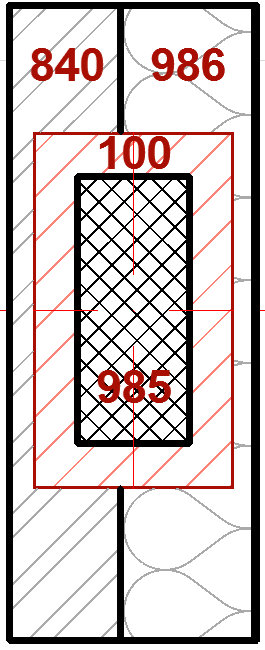

Exceção para Interseções de Pilares Envolvidos com Paredes Compostas:
Ao inserir um Pilar “Envolvido” que intercepta uma Parede composta, o Pilar irá atravessar as camadas de núcleo da Parede composta, independente de suas prioridades.
Camadas de envolvimento de Parede serão adicionadas ao revestimento do Pilar em 3D. Todavia, eles não serão calculados nas listagens.
Interseção Parede-Laje: Acabamentos Lajes e Limite de Abertura
Um caso especial refere-se, à permitir acabamentos contínuos entre ambientes dentro de um limite de aberturas interiores.
Quando uma abertura (Porta ou Janela) em uma Parede estiver nivelada com a parte superior de uma Laje, então as camadas de acabamento da Laje continuarão através da Parede, independentemente das prioridades de interseção da camada (até o núcleo da camada da Laje). Se a abertura não estiver nivelada com a laje, então as conexões baseados em prioridade regulares estarão em vigor.

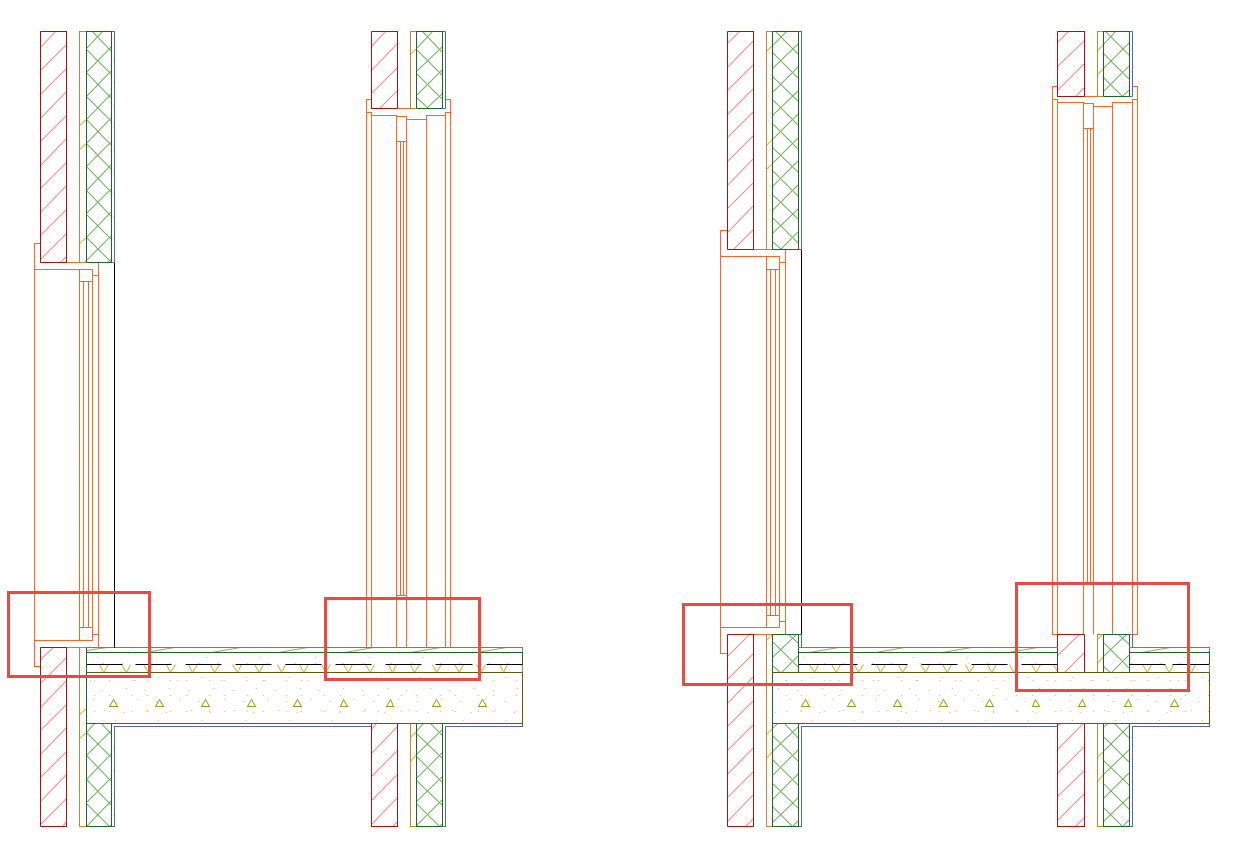

Na imagem:
Esquerda: Janela e Porta estão alinhadas com a parte superior da Laje. Portanto, as camadas de acabamentos da Laje não formam junções baseadas em prioridade com as camadas das Paredes. Em vez disso, as camadas de acabamento da Laje permanecer contínuas.
Direita: Janela e Porta não estão niveladas (estas estão elevadas acima da Laje), assim, as regras usuais para conexões baseadas em prioritárias estarão em vigor entre as camadas das Paredes e Laje.
Interseções envolvendo Membranas, Coberturas ou Morphs
Requerem Colisão por Geometria, e o comando Cortar ou Fundir.
Caso a interseção inclua uma Membrana, Cobertura ou Morph, deve-se utilizar Modelagem > Conectar > Fundir Elementos para assegurar que as interseções estejam corretas.
No caso de Membranas ou Coberturas que são elementos de corte (Modelagem > Conectar > Cortar Elementos para Cobertura/Membrana) serão fundidas com o elemento cortado; não é necessário utilizar o comando Fundir Elementos novamente para chegar nas interseções desejadas.
Uma vez fundidos, o elemento (ou camada) com maior prioridade de Material de Construção cortará aquele com menor prioridade.
Cortar Elementos pela Cobertura/Membrana
Agrupar Elementos: Coberturas, Membranas, Morphs
Interseção Elementos com Prioridades Idênticas

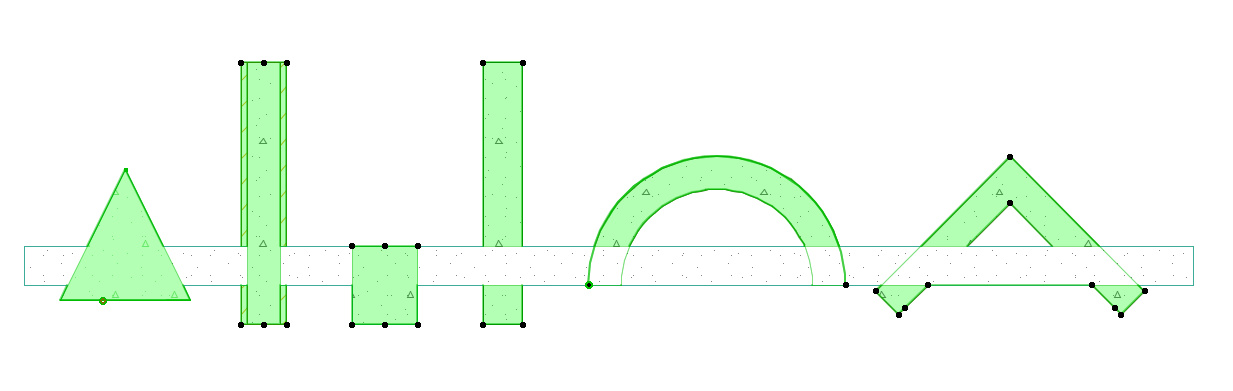

Quando vários elementos de construção em colisão têm a mesma prioridade de interseção (por exemplo, elementos que têm o mesmo material de construção), a ordem seguinte de interseção vai prevalecer:
Morph > Pilar > Viga > Laje > Parede > Membrana > Cobertura > Malha
Eliminação de Linha entre os Elementos do Modelo
Se dois elementos (iguais ou diferentes tipos de elementos de construção) se encontrarem em uma vista de modelo, como Corte, Elevação e Documento 3D, as seguintes regras de eliminação de linha serão aplicadas.
Notas:
–Estas regras não se aplicam na Planta, onde todas as linhas serão desenhadas. Para determinar qual linha é visível, você pode usar a Ordem de Visualização. Ver Ordem de Visualização.
–Para Composição e elementos de Perfil Complexo, o controle da linha é personalizável pelo usuário no atributo do diálogo de definições.
As seguintes regras se aplicam aos elementos de construção quando cortados:
•Mesmo Material de Construção: Ambas as linhas serão eliminadas e a hachura irá se fundir visualmente
•Mesma Trama, mas diferentes Materiais de Construção, ou Diferentes Materiais de Construção: Uma linha será eliminada com base nas seguintes regras:
–Espessura de linha diferente: A linha com a caneta mais espessa permanecerá, independentemente do tipo de linha
–Mesma Espessura de Linha, mas diferentes Linhas: A linha contínua será mantida e as outras linhas serão eliminadas.

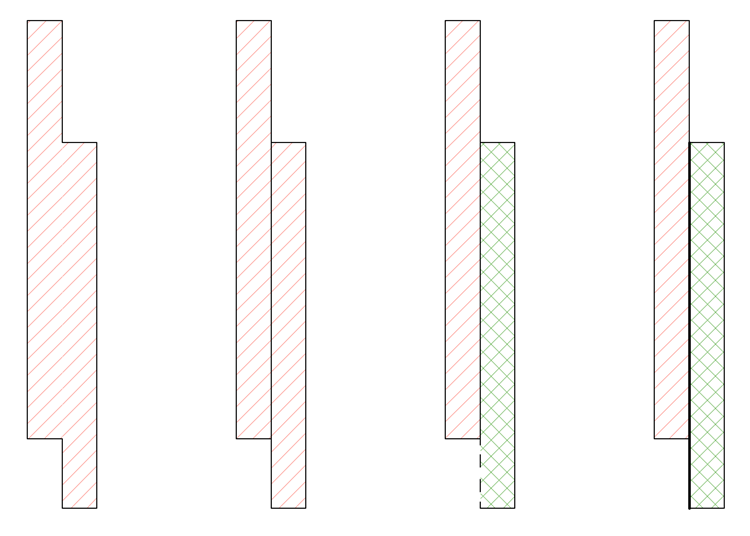

Paredes no Corte - da esquerda: Mesmo Material de Construção; Diferentes Materiais de Construção, mas mesma Trama de Corte; Linha Contínua vs. Linha Tracejada; Linha Contínua (diferentes espessuras de Linha)
Se um ou ambos os elementos não utilizam um Material de construção (p.ex. dois objetos), a lógica acima é aplicada às Tramas de Corte (em oposição aos Materiais de Construção). Assim, Tramas de Corte idênticos entre dois objetos eliminarão ambas as linhas.

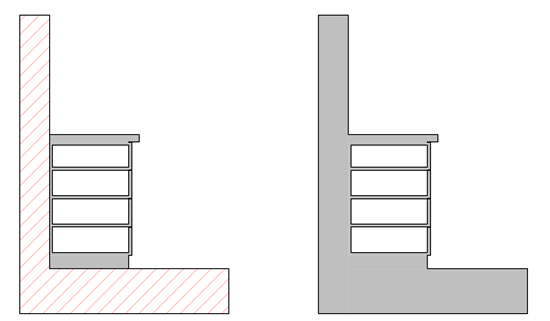

Parede/Laje e Armário de Cozinha em Corte - da esquerda:
O Armário tem diferentes Tramas de Corte; O Armário tem a mesma Trama de Corte.
•Se você deseja manter a linha de divisão, altere o número do Grupo de interseção do Vegetal de um dos elementos.
Ver Usar Vegetais para Evitar Interseções.
Nas Elevações e nas vistas em 3D, as linhas de divisão entre dois elementos serão sempre eliminadas quando:
•estas têm a mesma superfície e
•as superfícies são co-planares.

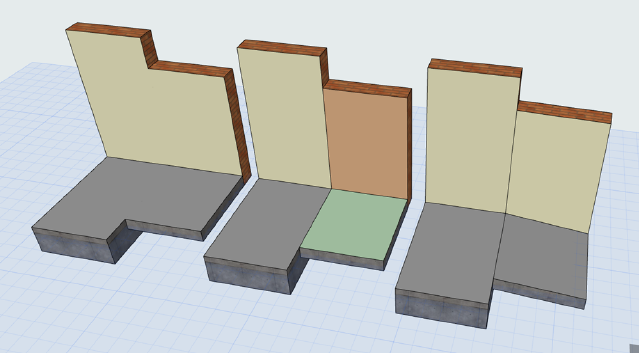

Paredes/Lajes/Cobertura em 3D - da esquerda: Mesma Superfície, co-planar; Superfícies Diferentes, co-planar; Mesmas superfícies, em diferentes planos
