Exemplo: Criar Estrutura Pessoal ou Perfil de Tampa para Paredes Cortina

Supondo que pretende personalizar o perfil da sua Estrutura de Parede Cortina ou adicionar uma Tampa personalizada. Siga estes passos:

1.Utilizando elementos construtivos do ARCHICAD, desenhe a Estrutura de Parede Cortina personalizada na Planta ou na janela 3D.

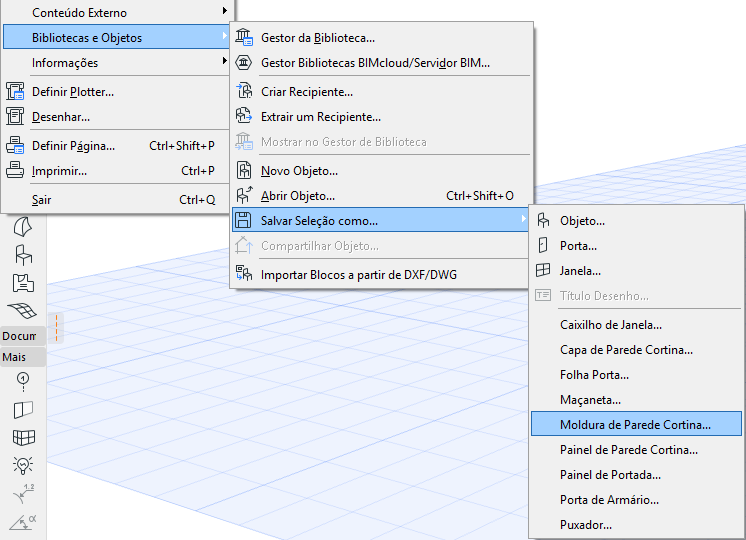

2.Selecione o(s) elemento(s) desenhado(s) e escolha Arquivo > Bibliotecas e Objetos > Salvar Seleção como > Estrutura de Parede Cortina.

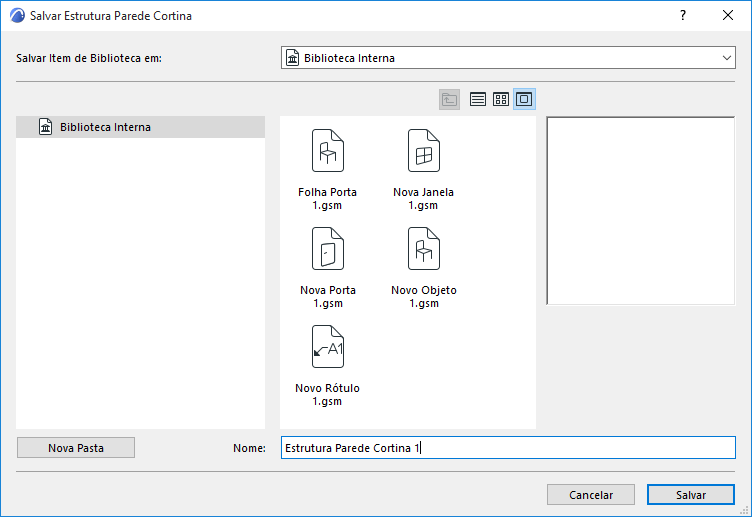

3.Emerge a caixa de diálogo Salvar Estrutura de Parede Cortina.

4.Especifique um nome para o novo item da biblioteca, e escolha a localização da pasta desejada em que a mesma será salva:

–para a Biblioteca Interna (escolha padrão. Recomenda-se que salve objetos específicos do projeto, personalizados na sua Biblioteca Interna.)

–para uma Biblioteca do BIMcloud que tenha sido adicionado ao projeto

Nota: Você deve reservar a pasta Biblioteca do BIMcloud antes de salvar a ele

–procure por uma biblioteca vinculada

Clique em Nova Pasta para criar uma nova pasta dentro da pasta da biblioteca selecionada.

5.Selecione a Parede Cortina suja Estrutura pretende personalizar.

6.Nas Definições de Seleção Parede Cortina (seja “Montante” ou “Travessa”), escolha Estrutura Modular.

7.No painel Definições de Estrutura de Parede Cortina, selecione “Estrutura Pessoal” e/ou “Tampa Personalizada” a partir dos pop-ups Tipo.

Os itens da biblioteca personalizados que gravou são listados nos pop-ups abaixo.

Clique em OK para substituir as Estruturas selecionadas pelo(s) componente(s) personalizado(s).
