As Portas e Janelas só podem ser inseridas em Paredes; não podem ser colocadas independentemente no Projeto.
Siga estes passos:
1.Na Planta Baixa ou Janela 3D, ative a ferramenta Porta ou Janela, e selecione o objeto Janela/Porta desejado da biblioteca.

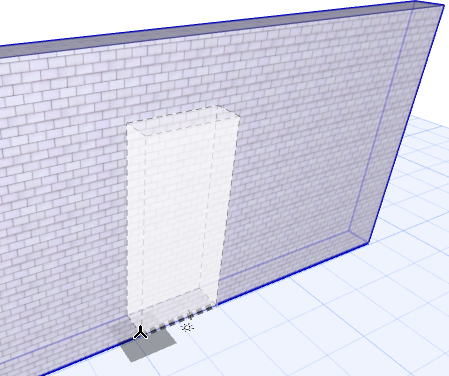

2.Ao mover o cursor por cima da Parede alvo, aparece uma previsualização da abertura em sua localização atual.
Nota: Caso passe o cursor em um local onde diversas paredes interceptam, clique em Tab para passar por cada uma até aquela desejada ser destacada.
3.O ícone do Sol e a linha grossa representam a “área externa” (lado da distância ao plano da parede) da parede
Para alternar o lado da distância ao plano da parede, mova o cursor para o lado oposto à parede.
4.Clique para inserir a abertura no local desejado.
A Âncora determina se a Janela o Porta será inserida pelo centro ou lateral.
Ao inserir uma Porta/Janela a uma Parede, é possível alterar o Método de Geometria na tela (use o controle de Ponto de Inserção na Caixa de Informação, ou seu atalho.)

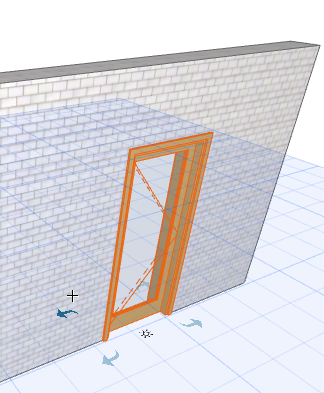

5.A seguir, selecione a direção de abertura: para dentro ou para forma da parede, e à direita ou à esquerda: todas estas possibilidades são representadas por uma seta na tela.
–Mova o cursor por estas quatro posições; e veja qual será o resultado para então clicar.
–O ícone do Sol representa o lado do caixilho selecionado com o primeiro clique. Ainda é possível modificar o lado do caixilho: pressione Tab alternar entre os possíveis lados do caixilho para esta janela.
6.Clique para inserir a Porta/Janela.
Rotacionar a Direção de Abertura

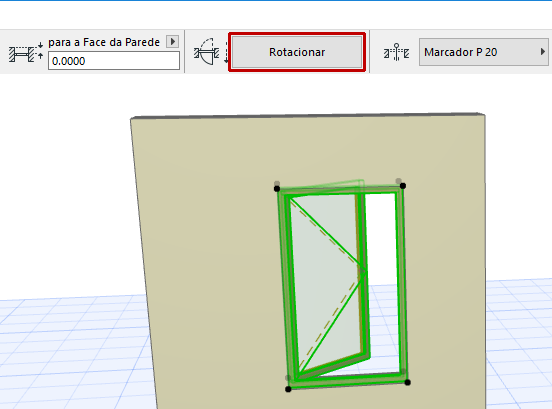

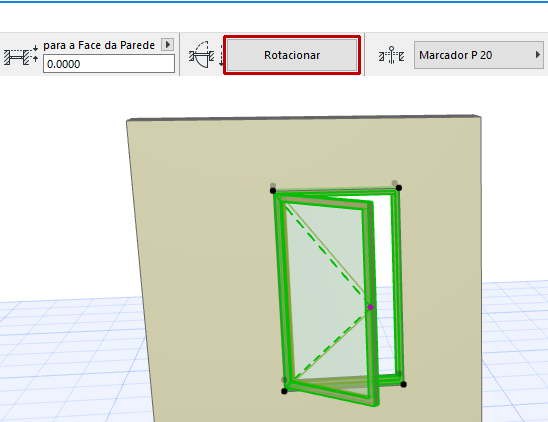

O botão Rotacionar (na Caixa de Informação ou Definições de Porta/Janela) muda a Direção de Abertura de uma Porta/Janela selecionada, de um lado para outro, mantendo a moldura no lugar.
Em Janelas de Corte/Elevação/EI:
Pode-se criar novos elementos construtivos apenas duplicando os existentes, utilizando as funções Multiplicar ou Arrastar uma Cópia.
