As Clarabóias são semelhantes às Portas e Janelas. Elas podem ser colocadas de forma inteligente em Coberturas e Membranas, utilizando a ferramenta Claraboia específica.
Uma Claraboia colocada na superfície de uma Cobertura ou Membrana será automaticamente inserida no elemento base. Quando colocada em uma Cobertura, ela é ajustada ao ângulo de inclinação da Cobertura correto.
Os painéis das Definições de Claraboia são semelhantes aos das ferramentas Porta/Janela, Objeto e Luminária.
Consulte Definições da Ferramenta Claraboia.
Visualização da Claraboia Em Planta
•A Visualização em Planta de Clarabóias colocadas no ARCHICAD 15 e versões posteriores baseia-se em uma projeção em 3D, não em uma imagem simbólica.
Exceção: clarabóias migradas juntamente com projetos de versões anteriores para o ARCHICAD 15 e posteriores serão visualizadas, por padrão, utilizando atributos “simbólicos” para a sua Visualização em Planta.
•As Clarabóias são apresentadas utilizando as definições de Visualização em Planta (p. ex., Mostrar no Piso) da Cobertura ou Membrana anfitriã.
•Canetas e linhas são definidas para cada Claraboia, tal como para as Portas/Janelas, no painel Planta e Corte das Definições de Claraboia.

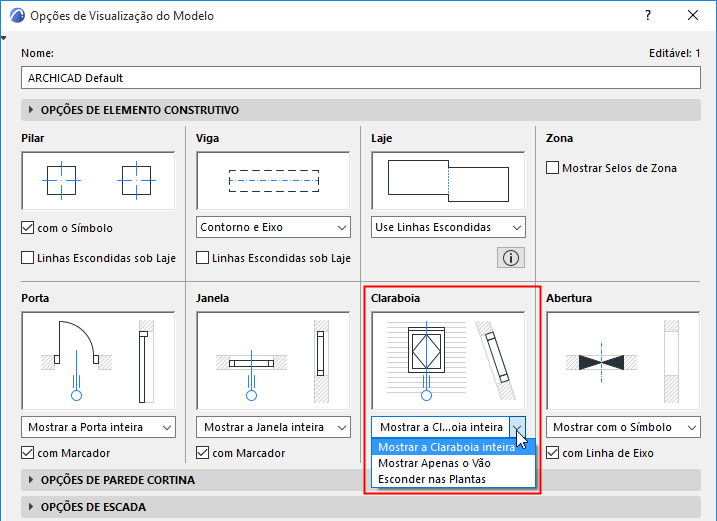

•As Opções Visualiz. Modelo (Opções de Elemento Construtivo) incluem opções para Clarabóias, análogas às das Portas/Janelas.
