Encurtar/Alongar Modificadores
Esses controles estão no Gestor de Perfil (Opções > Atributos do Elemento).
No painel de Modificadores, ligue Encurtar/Alongar Largura e/ou Encurtar/Alongar Altura. Isso permite redimensionar (aumentar ou diminuir a largura/altura) da seção transversal do elemento de perfil colocado.

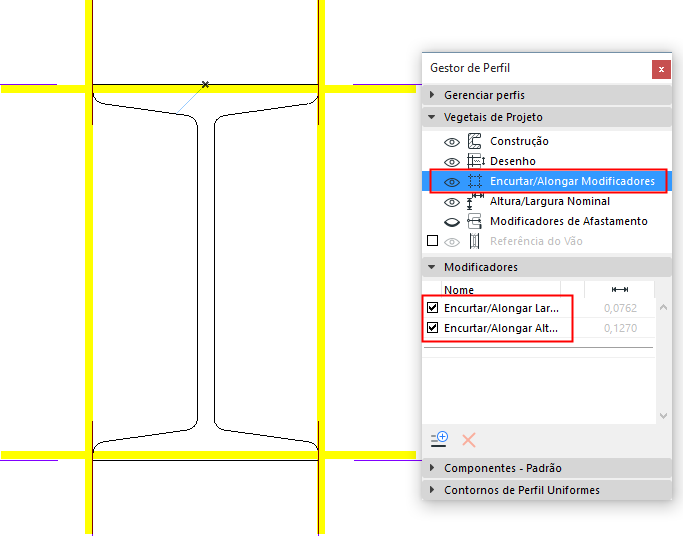

•Para mostrar/esconder as linhas da opção de Encurtar/Alongar no Criador de Perfil, use o controle Modificadores para Encurtar/Alongar no painel Camadas do Projeto. Nesta imagem, estão destacados em amarelo.
•Os Modificadores para Encurtar/Alongar marcam os limites da geometria que poderão ser encurtados ou alongados.
–Para uma Parede, a sua altura ou espessura
–para uma Viga, sua altura ou largura
–para um Pilar, sua altura ou largura da seção transversal
Quando você estica graficamente o elemento posicionado em qualquer direção, os Modificadores para Encurtar/Alongar aparecem na janela do modelo como feedback.
Feedback do Esticamento Horizontal e Vertical do Perfil Inserido
As Definições do elemento refletem o esticamento/encurtamento em seus valores de parâmetro de Altura/Largura (passe o mouse para ver os valores Nominal e Total):
Consulte Também Altura/Largura Nominal.
Nota: Os Modificadores para Encurtar/Alongar suportam apenas perfis de Paredes, Vigas e Pilares.
