Para a sua criação, é necessário o ajuste duas coberturas triangulares entre si.

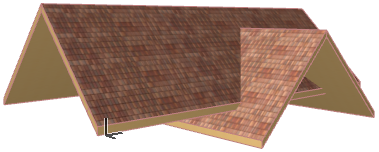

1.Comece por criar duas coberturas empenadas em cada extremidade e colocadas de forma sobreposta, do seguinte modo:
Para ver como se faz uma Cobertura Triangular, consulte Cobertura triangular.
Pode ajustar as alturas da linha pivô de cada cobertura conforme necessário para alcançar a geometria correta.

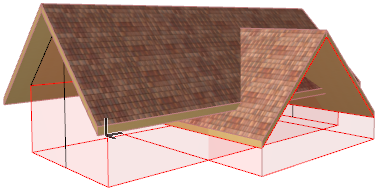

2.Antes de efetuar o recorte, torne os corpos de corte visíveis em Visualização > Opções de Visualização na Tela > Corpos de Corte. Isto mostra como as coberturas se cortarão entre si .

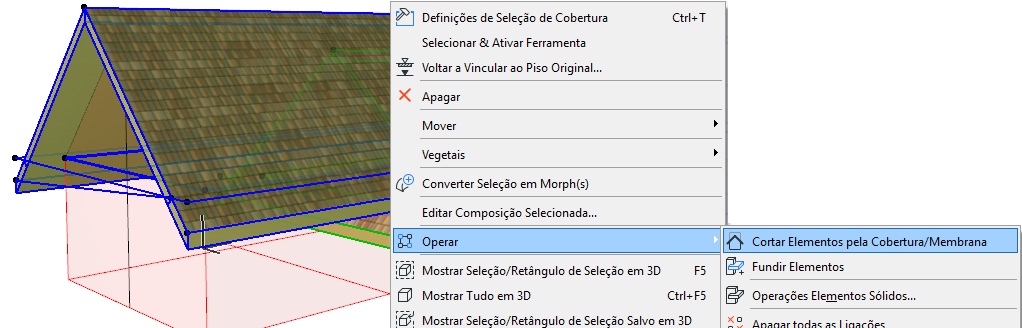

3.Selecione ambas as coberturas. No menu de contexto, selecione Vincular e, a seguir Cortar Elementos em Cobertura/Membrana.
4.Uma vez que deseja que ambas as Coberturas façam o recorte, abandone a opção "como estão" na caixa de diálogo que aparece e clique em Cortar.

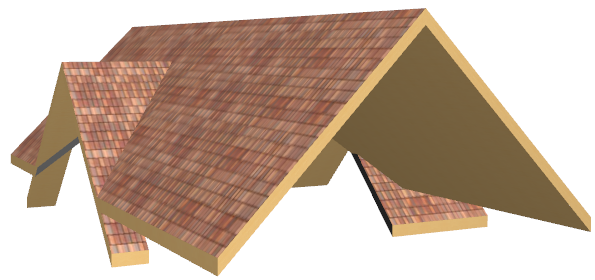

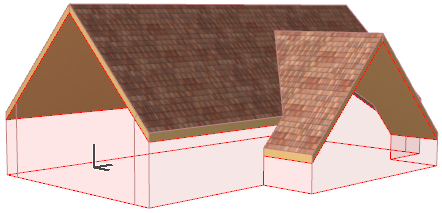

5.Visualize os resultados. Constatamos que algumas partes foram deixadas fora do recorte.

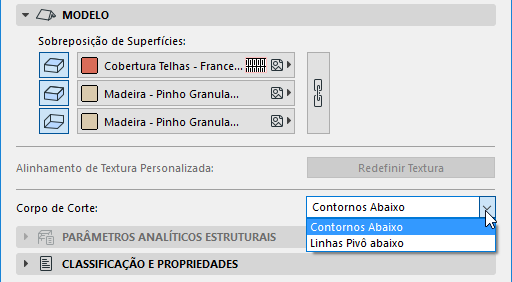

O motivo para tal é que o corpo de recorte para ambas as Coberturas é a parte dentro da linha pivô e em sentido descendente: isto encontra-se definido no painel Modelo da caixa de diálogo de Definições da Cobertura:
Por esta razão, todas as partes das Coberturas cortadas que fiquem fora desse corpo de recorte não são cortadas.

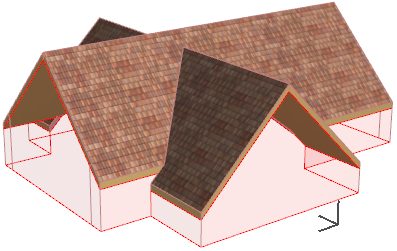

6.Para corrigir isto, basta alterar a definição do corpo de recorte em ambas as Coberturas para “Contornos Abaixo.” Ver como a geometria de recorte muda.
Você não precisa repetir o comando Cortar; a relação de corte é automaticamente atualizada.
Consulte Também Cortar Múltiplos Elementos Selecionados: Corte Automático.
