Dividir o Mapa em Múltiplos Leiautes

Nota: Esta função está também disponível para Índices de Projetos em Leiautes.

Se um Desenho baseado no Mapa não cabe em um único Leiaute - o que pode acontecer facilmente com um Mapa comprido- utilize esta funcionalidade para dividir rápida e facilmente um Mapa comprido e colocá-lo em múltiplos Leiautes, por forma a que todos os dados no Mapa possam ser publicados.

Esta funcionalidade está disponível apenas para Desenhos criados a partir dos Mapas de Elementos e dos Índices do Projeto.

1.Para o Desenho selecionado no Leiaute: Use o comando da paleta de contexto Restruturação de Mapa para redimensionar graficamente o retângulo de inclusão do Desenho, para que este caiba no Leiaute.

Ver Reestruturar Mapa para o Adaptar ao Leiaute.

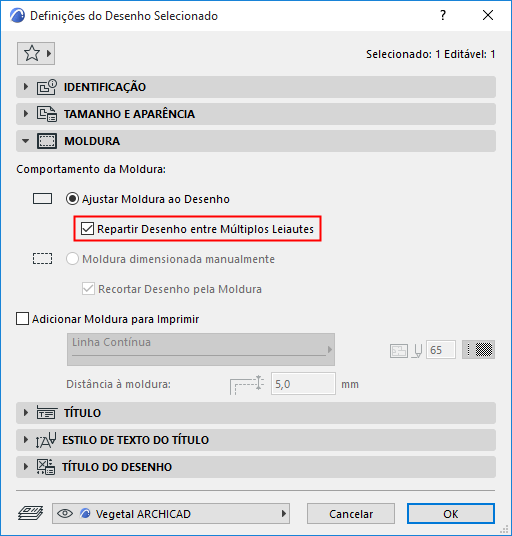

2.No desenho Definições de Seleção: vá ao painel Moldura e marque Repartir Desenho entre Múltiplos Leiautes.

Nota: Esta opção é disponível sempre que colocar um Desenho com base em um Mapa de Elemento no Leiaute. Para Desenhos de qualquer outra origem, a opção é cinzenta.

3.Agora o ARCHICAD irá criar os Leiautes necessários para apresentar todos os conteúdos do Mapa.

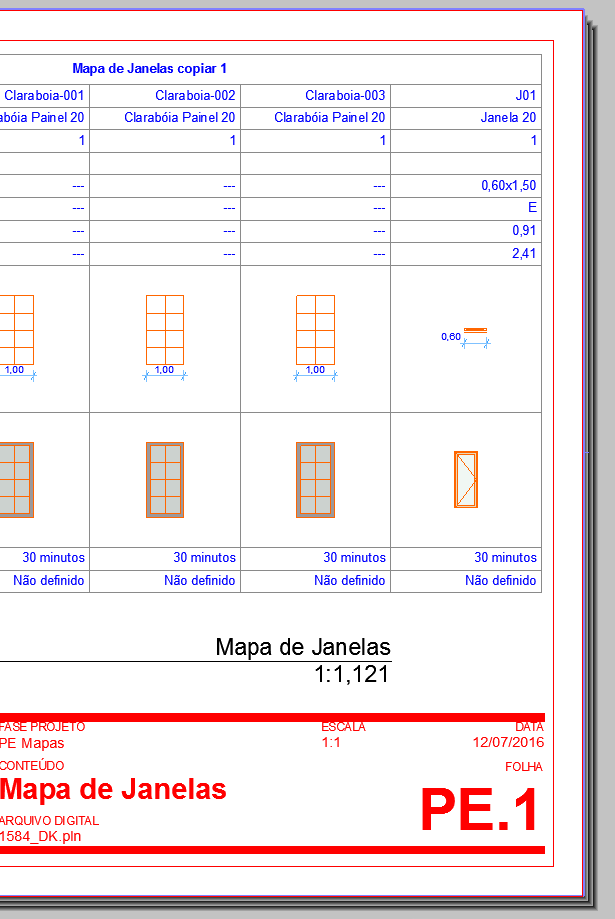

Neste exemplo, a Lista da Janela foi colocada no Leiaute. A funcionalidade de Dividir Desenho colocou toda Lista da Janela em três Leiautes. Na Janela do Leiaute, o Leiaute é desenhado para indicar, que a mesma consiste em múltiplas páginas:

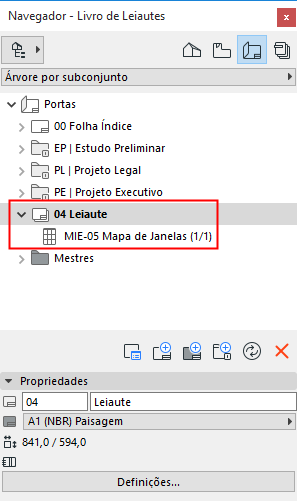

No Livro do Leiaute do Navegador apenas é apresentado um Leiaute, porém tem um ícone de “página múltipla” diferente de um ícone do Leiaute individual e o número total de Leiautes utilizados por este Desenho é visualizado depois do Nome do Desenho.

Se a Janela do Leiaute apresentar um Desenho do Leiaute múltiplo, a barra de título da Janela apresenta a gama de Leiautes, que apresentam o Desenho.

No Livro do Leiaute pode navegar entre as páginas do Leiaute, como habitual, utilizando as setas de navegação abaixo na Janela do Leiaute.
