Parâmetro

Descrição curta

Descrição longa

Abreviatura de Orienta­ção

Direção do painel (usando a abrevia­tura).

Ângulo do Norte

Direção do painel em graus com medição a partir do Norte.

Ângulo de Inclinação Painel de Parede Cor­tina

Inclinação do Pai­nel de Parede Cor­tina.

Igual à inclinação da Parede Cortina

Superfície da Borda

Superfície da aresta do Painel como definido no Painel Modelo das Defini­ções de Painel Parede Cortina.

Para painéis que são Objetos GDL, a superfície é definida no seu Texto GDL.

Superfície Interna

Superfície interna do Painel como definido no Painel Modelo das Defini­ções de Painel Parede Cortina.

Para painéis que são Objetos GDL, a superfície é definida no seu Texto GDL.

Altura Nominal

Altura do painel.

Não inclui a extrusão do painel circunvizi­nho das estruturas

Largura Nominal

Largura do painel.

Não inclui a extrusão do painel circunvizi­nho das estruturas

Para painéis genéricos, é o mesmo que o parâmetro Largura regular.

Para painéis GDL, este valor pode ser definido nos parâmetros de painel.

Orientação

Lista a direção (Esquerda ou Direita) dos Painéis que atuam como Portas/Janelas.

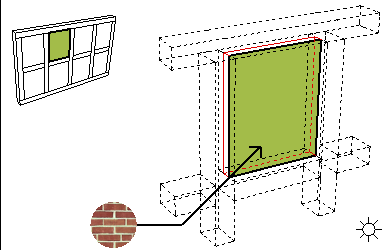

Superfície Externa

Superfície do Pai­nel fora da superfí­cie como definido no Painel Modelo das Definições de Painel Parede Cor­tina.

Para painéis que são Objetos GDL, a superfície é definida no seu Texto GDL.

Área do Pai­nel com Grampos

Área bruta da superfície do painel.

Para painéis retangulares. Inclui a extru­são do painel circunvizinho das estruturas (o valor da "profundidade" definido no painel Tipo e Geometria da Estrutura das Definições da Estrutura da PC.)

Área do Pai­nel sem Grampos

Área de Superfície do Painel.

Para painéis retangulares. Não inclui a extrusão do painel circunvizinho das estruturas

Classe de Painel

Principal, Distinto, ou Personalizar.

Atribui Classe de Painel clicando nos pai­néis na janela de Pré-visualização no pai­nel Padrão de Grelha e Pré-visualização das Definições do Sistema Parede Cor­tina - Página Esquema.

Painéis da classe "Personalizar" foram personalizadas individualmente, utili­zando as Definições de Painel, acessí­veis através do Modo de Edição de Parede Cortina.

Função Pai­nel

Fixo, Janela ou Porta, dependendo do Tipo de Painel selecionado.

Definido no Painel Tipo e Geometria do painel Definições da PC.

Tipo de Pai­nel

Nome do Tipo de Painel.

Definido no Painel Tipo e Geometria do Painel Definições da Parede Cortina.
