Parâmetro
Descrição curta
Descrição longa

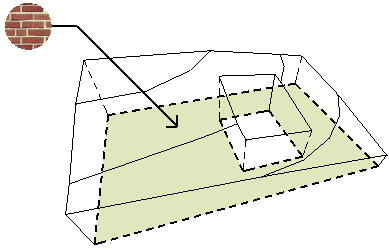

Superfície da Base
Nome da superfície atribuído à base da Malha.
Área de Superfície da Base
Área da superfície da base da Malha, subtraindo a área de quaisquer orifícios.
Listagem apenas para Sólido. (Malhas que são Superfície ou Superfícies com limites não têm uma base.)
Área de Superfície da Borda
Área da Superfície da borda da Malha, incluindo as superfícies de todas as bordas dos furos.
Apenas listada para malhas sólidas e com margens. (Malhas que são Superfície não têm uma aresta lateral.)
Área de Superfície dos Furos
Área total da superfície de todos os furos da malha do topo (2D)
Tipo de Malha
Método de Construção utilizado para criar a Malha:
Topo da Superfície Apenas, Superfície com Bordas, Corpo Sólido

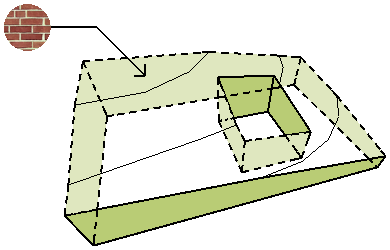

Superfície Lateral
Nome da superfície atribuído à parte lateral da Malha.
Nível da borda
Para Malhas com uma aresta, a altura da aresta (diferença entre os valores da base e do topo como apresentado na Caixa de Informações.)
Superfície do Topo
Nome da superfície atribuído ao topo da Malha
Área de Superfície do Topo
Área de superfície do topo da Malha, subtraindo a área de superfície de quaisquer orifícios.
