Parâmetro
Descrição curta
Descrição longa
Parâmetro

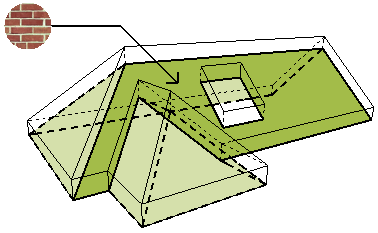

Superfície da Base
Nome da superfície atribuído à base da Cobertura.
Atribui superfície no painel Modelo das Definições de Cobertura
Área de Superfície da Base Condicional
Área de Superfície da base da Cobertura - esta área pode estar condicionada a uma regra de cálculo definida.
Condição: Subtrai as áreas de furos somente se estas excederem um determinado tamanho, definido em Opções > Preferências do Projeto > Unidades de Cálculo & Regras ("superfície de Cobertura Reduzida por…")
Reduzido por cortes e OES
Área Condicional da Superfície do Topo
Área de Superfície do topo da Cobertura - esta área pode estar condicionada a uma regra de cálculo definida.
Condição: Subtrai as áreas de furos somente se estas excederem um determinado tamanho, definido em Opções > Preferências do Projeto > Unidades de Cálculo & Regras ("superfície de Cobertura Reduzida por…")
Reduzido por cortes e OES.
Comprimento de Ligação Cúpula
Comprimento de arestas cujo Tipo é definido para "Transição de Cobertura - Cúpula" na caixa de diálogo Definições de Aresta Personalizada.
Normalmente, a aresta de dois planos de Cobertura adjacentes que se encontram sob a forma de um ângulo convexo.
Comprimento Beirais
O comprimento total de todas as arestas cujo tipo é definido para "Beirais," na caixa de diálogo Definições de Aresta Personalizada.

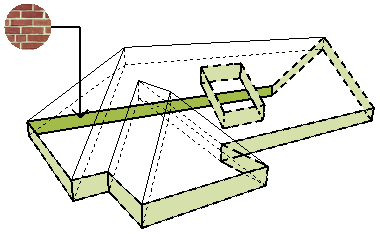

Superfície da Borda
Nome da superfície atribuído às bordas da Cobertura.
Lista a superfície de borda padrão da Cobertura (conforme definido em seu Material de Construção). Não listado para Coberturas compostos.
Para listar todas as Superfícies, incluindo as personalizadas e as dos elementos compostos, use uma lista do tipo de Superfície (por exemplo, Todos os Acabamentos).
Comprimento de Ligação de Fim de Parede
Comprimento total de todas as arestas cujo Tipo é definido para "Fim de Parede," na caixa de diálogo Definições de Aresta Personalizada.
Normalmente, uma aresta que liga uma Parede e percorre a Parede horizontalmente.
Comprimento Água
Comprimento total de todas as arestas cujo Tipo é definido para "Água," na caixa de diálogo Definições de Aresta Personalizada.
Método de Geometria
Plano Simples, Multi-plano
Método de Geometria Cobertura
Área de Superfície Bruta da Base
Área de superfície da base da Cobertura, incluindo a superfície de quaisquer vãos.
Reduzido por cortes. As OES são ignoradas.
Área Bruta da Superfície do contorno da Cobertura
Área de superfície das arestas da Cobertura, incluindo a superfície de quaisquer vãos.
Reduzido por cortes. As OES são ignoradas.
Área de Superfície Bruta do Topo
Área de superfície do topo da Cobertura, incluindo a superfície de quaisquer vãos.
Reduzido por cortes. As OES são ignoradas.
Comprimento Arestas
Comprimento de arestas cujo Tipo é definido para "Aresta," na caixa de diálogo Definições de Aresta Personalizada.
Normalmente, aresta de dois planos adjacentes que se encontram como uma aresta
Área de Superfície dos Furos
Área total da superfície de todos os vãos da Cobertura.
Comprimento Ligação Concavidade
Comprimento de arestas cujo Tipo é definido para "Transição de Cobertura - Concavidade" na caixa de diálogo Definições de Aresta Personalizada.
Normalmente, a aresta de dois planos de Cobertura adjacentes que se encontram sob a forma de um ângulo côncavo.
Área de Superfícies Útil da Base
Área de Superfície da Base da Cobertura
Reduzido por furos e Operações Elementos Sólidos.
Área de Superfícies Útil das Arestas
Superfície total de todas as bordas da Cobertura
Reduzido por furos e Operações Elementos Sólidos.
Área de Superfícies Útil do Topo
Área de Superfície do topo da Cobertura
Reduzido por furos e Operações Elementos Sólidos.
Número de Furos
Número de Furos na Cobertura
Os furos são criados manualmente na Cobertura, ou são cortadas pelas Claraboias colocadas na Cobertura.
Número de Claraboias
Número de claraboias colocadas na Cobertura.
Área de Superfície das Aberturas
Área total da superfície de todas as Claraboias colocadas na Cobertura.
Comprimento no Cume
Comprimento de borda cujo Tipo está definido como "Cume" na caixa de diálogo Definições Personalizada da Borda .
Normalmente, a borda no topo de uma de Cobertura de Plano-único.
Inclinação
Inclinação da cobertura.
A inclinação é definida no Painel Geometria e Posicionamento mas pode ser personalizada para qualquer Plano da Cobertura.
Comprimento Cumeeiras
Comprimento de arestas cujo Tipo é definido para "Cumeeira," na caixa de diálogo Definições de Aresta Personalizada.
Normalmente, a aresta de dois planos de Cobertura adjacentes que se encontram sob a forma de uma cumeeira.
Nível da Cobertura
No caso de uma Cobertura multi-nível, indica o Nível da Cobertura ao qual o plano da Cobertura listada pertence.
Os números do Nível da Cobertura podem ser vistos no painel Geometria e Posicionamento das Definições da Cobertura ou da Caixa de Informações.
Comprimento da Conexão da Parede Lateral
Comprimento total de todas as bordas cujo Tipo é definido para "Parede Lateral" na caixa de diálogo Definições de Borda Personalizada.
Normalmente, uma borda de Cobertura que liga uma Parede e percorre a Parede horizontalmente.
Espessura
Espessura da cobertura, medida perpendicularmente a partir da sua superfície de referência.
O valor da espessura é definido no painel Geometria e Posicionamento das Definições da Cobertura ou da Caixa de Informações. (Pode ser exibido como uma medida perpendicular ou vertical).

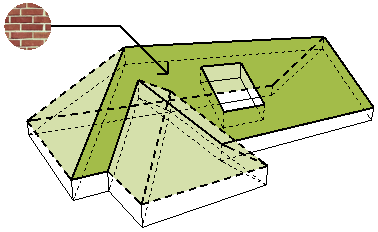

Superfície do Topo
Nome da superfície atribuído ao topo da Cobertura.
Atribui superfície no painel Modelo das Definições de Cobertura
Corpo de Corte
Linhas Pivô abaixo ou Contornos Abaixo
Define no painel Modelo das Definições de Cobertura.
Determina a geometria do Corpo de Corte que atua por cima de outros elementos quando são cortados por esta Cobertura.
Comprimento Águas-Furtadas
Comprimento das bordas cujo Tipo é definido para "Revessa," na caixa de diálogo Definições de Bordas Personalizada.
Espessura Vertical
Espessura da cobertura, medida verticalmente a partir da sua superfície de referência.
O valor da espessura é definido no painel Geometria e Posicionamento das Definições da Cobertura ou da Caixa de Informações (Pode ser exibido como uma medida horizontal ou vertical).
