Parâmetros da Listagem da Membrana

Parâmetro	Descrição curta	Descrição longa	Parâmetro
Área de Superfície Condicional do Lado Oposto ao Lado de Referência	Área de Superfície do lado oposto ao lado de Referência da Membrana - esta área pode estar condicionada a uma Regra de Cálculo definida.	Lado de Referência: A superfície da Membrana (o "topo" da Membrana.) Para uma Membrana composta: a primeira camada listada na composição, nas Definições de Composição. Condição: Subtrai as áreas de furos somente se estas excederem um determinado tamanho, definido em Opções > Preferências do Projeto > Unidades de Cálculo & Regras ("superfície de Membrana Reduzida por…") Reduzido por cortes e OES
Área Condicional da Superfície do Lado de Referência	Área de Superfície do Lado de Referência - esta área pode estar condicionada a uma regra de cálculo definida.	Lado de Referência: A superfície da Membrana (o "topo" da Membrana.) Para uma Membrana composta: a primeira camada listada na composição, nas Definições de Composição. Condição: Subtrai as áreas de furos somente se estas excederem um determinado tamanho, definido em Opções > Preferências do Projeto > Unidades de Cálculo & Regras ("superfície de Membrana Reduzida por…") Reduzido por cortes e OES
Ângulo de Distorção	Para uma Membrana Extrudida: ângulo do perfil da Membrana, medido no plano da Membrana. Por predefinição: 90 Graus, mas a sua alteração permite-lhe expulsar o perfil da Membrana em um ângulo, criando uma Membrana de forma distorcida. Para uma Membrana Revolvida: ângulo do eixo da membrana revolvida, medido para o ângulo do plano da Membrana.	O valor do ângulo de distorção é definido no painel Propriedades de Extrusão ou Propriedades de Revolução das Definições da Membrana ou da Caixa de Informações.
Comprimento de Ligação Cúpula	Comprimento de arestas cujo Tipo é definido para "Transição de Cobertura - Cúpula" na caixa de diálogo Definições de Aresta Personalizada.	Normalmente, a aresta de dois planos de Membrana adjacentes que se encontram sob a forma de um ângulo convexo.
Comprimento Beirais	O comprimento total de todas as arestas cujo tipo é definido para "Beirais," na caixa de diálogo Definições de Aresta Personalizada.

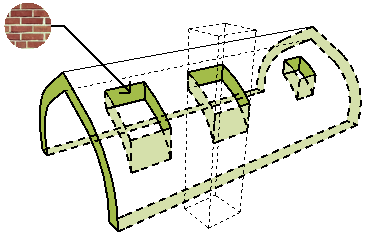

Superfície da Borda	Nome da superfície atribuído às bordas da Membrana.	Lista a superfície de borda padrão da Membrana (conforme definido em seu Material de Construção). Não listado para Membranas compostas. Para listar todas as Superfícies, incluindo as personalizadas e as dos elementos compostos, use uma lista do tipo de Superfície (por exemplo, Todos os Acabamentos).
Ângulo Final	Apenas para uma Membrana extrudida. Ângulo do perfil da Membrana, medido para o ângulo de inclinação da Membrana, na segunda extremidade do início da Membrana extrudida. O valor do ângulo final é definido no painel Propriedades de Extrusão das Definições da Membrana ou da Caixa de Informações.
Comprimento de Ligação de Fim de Parede	Comprimento total de todas as arestas cujo Tipo é definido para "Fim de Parede," na caixa de diálogo Definições de Aresta Personalizada.	Normalmente, uma aresta que liga uma Parede e percorre a Parede horizontalmente.
Comprimento Água	Comprimento total de todas as arestas cujo Tipo é definido para "Água," na caixa de diálogo Definições de Aresta Personalizada.
Método de Geometria	O método de geometria utilizado para criar a Membrana: Extrudida, Revolvida ou Regulada
Área Bruta da Superfície do Contorno	Área de superfície das arestas da Membrana, incluindo a superfície de quaisquer vãos.	Reduzido por cortes. As OES são ignoradas.
Área Bruta da Superfície do Lado Oposto ao Lado de Referência	Área de superfície no lado oposto ao Lado de Referência, incluindo a superfície de quaisquer vãos.	Reduzido por cortes. As OES são ignoradas.
Área Bruta da Superfície do Lado de Referência	Área de superfície no Lado da Referência da Membrana, incluindo a superfície de quaisquer vãos.	Lado de Referência: A superfície da Membrana (o "topo" da Membrana.) Para uma Membrana composta: a primeira camada listada na composição, nas Definições de Composição. Reduzido por cortes. As OES são ignoradas.
Comprimento Arestas	Comprimento de arestas cujo Tipo é definido para "Aresta," na caixa de diálogo Definições de Aresta Personalizada.	Normalmente, aresta de dois planos adjacentes que se encontram como uma aresta
Área de Superfície dos Furos	Área total da superfície de todos os vãos na Membrana.
Comprimento Ligação Concavidade	Comprimento de arestas cujo Tipo é definido para "Transição de Cobertura - Concavidade" na caixa de diálogo Definições de Aresta Personalizada.	Normalmente, a aresta de dois planos de Membrana adjacentes que se encontram sob a forma de um ângulo côncavo.
Área Útil da Superfícies das Bordas	Superfície total de todas as bordas da Membrana.	Reduzido por furos e Operações Elementos Sólidos.
Área Útil da Superfície do Lado Oposto ao Lado de Referência	Área de Superfície do lado oposto ao lado de Referência da Membrana	Reduzido por furos e Operações Elementos Sólidos.
Área Útil da Superfície do Lado de Referência	Área de superfície do lado de Referência da Membrana	Lado de Referência: A superfície da Membrana (o "topo" da Membrana.) Para uma Membrana composta: a primeira camada listada na composição, nas Definições de Composição. Reduzido por furos e Operações Elementos Sólidos.
Número de Furos	Número de Furos na Membrana	Os furos são criados manualmente na Membrana, ou são cortadas pelas Claraboias colocadas na Membrana.
Número de Claraboias	Número de clarabóias colocadas na Membrana.
Área de Superfície das Aberturas	Superfície total da superfície de todas as Clarabóias colocadas na Membrana.
Comprimento no Cume	Comprimento de borda cujo Tipo está definido como "Cume" na caixa de diálogo Definições Personalizada da Borda .	Normalmente, a aresta no topo de uma Membrana Plano-simples.
Ângulo de Revolução	Apenas para uma Membrana Revolvida. Ângulo através do qual a Membrana é rotacionada em volta do seu eixo. O valor do ângulo de revolução é definido graficamente ao criar a Membrana ou no painel Propriedades de Revolução das Definições da Membrana ou da Caixa de Informações.
Comprimento Cumeeiras	Comprimento de arestas cujo Tipo é definido para "Cumeeira," na caixa de diálogo Definições de Aresta Personalizada.	Normalmente, a aresta de dois planos de Membrana adjacentes que se encontram sob a forma de uma cumeeira.
Comprimento da Conexão da Parede Lateral	Comprimento total de todas as bordas cujo Tipo é definido para "Parede Lateral" na caixa de diálogo Definições de Borda Personalizada.	Normalmente, uma aresta de Membrana que liga uma Parede e percorre a Parede horizontalmente.
Ângulo Inicial	Apenas para uma Membrana extrudida. Ângulo do perfil da Membrana, medido para o ângulo de inclinação da Membrana, na extremidade do início da Membrana extrudida. O valor do ângulo inicial é definido no painel Propriedades de Extrusão das Definições da Membrana ou da Caixa de Informações.

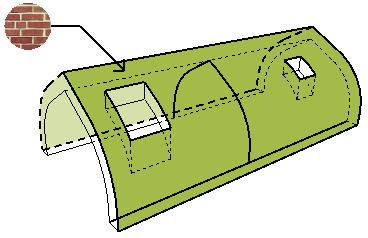

Superfícies da Membrana no Lado Oposto ao Lado de Referência	Nome da Superfície atribuída ao lado oposto ao lado de Referência.	Atribui superfície no painel Modelo das Definições de Membrana

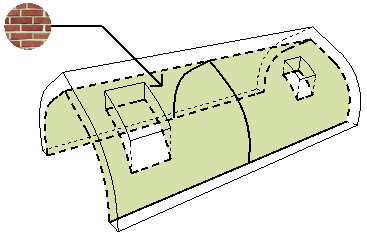

Superfícies da Membrana no Lado de Referência	Nome da superfície atribuído ao lado de Referência.	Lado de Referência: A superfície da Membrana (o "topo" da Membrana.) Para uma Membrana composta: a primeira camada listada na composição, nas Definições de Composição. Atribui superfície no painel Modelo das Definições de Membrana
Corpo de Corte	Extrusão para Baixo, Extrusão para Cima, ou Editável.	Define no painel Modelo das Definições de Membrana. Determina a geometria do Corpo de Corte que atua por cima de outros elementos quando são cortados por esta Membrana.
