Parâmetro

Descrição curta

Descrição longa

Categoria Acústica

O valor da Catego­ria Acústica (se houver), conforme definido nas Defini­ções de Janela (Definições Perso­nalizadas, na página Descrição).

Restrição na Cober­tura

"Horizontal" ou "Ver­tical", como defi­nido em Previsualização e Painel de Posicio­namento da Defini­ções da Claraboia.

Define como a Claraboia será restringida enquanto desvia a posição se a geome­tria de Cobertura for modificada.

Altura Rebordo

Distância em que a estrutura da Clara­boia sobressai do plano Cobertura/Membrana.

Um valor de 0 significa que a Claraboia se encontra lisa no plano.

Categoria Fogo

O valor da Classes de Incêndio (se houver), conforme definido nas Defini­ções de Janela (Definições Perso­nalizadas, na página Descrição).

Altura da Travessa

Altura Vertical da Travessa da Clara­boia

A Altura da Travessa ou Peitoril é medida a partir do Ponto de Inserção (p.ex. Piso 0), conforme definido no Painel Previsua­lização e Posicionamento.

Texto Mar­cador

O Texto Marcador especificado na caixa de diálogo Definições, no Pai­nel Marcador de Cota, no parâmetro Personalizar Tex­tos- Textos Marca­dores.

Este texto é equivalente ao número de ID do elemento por padrão; no entanto, pode ser atribuído um texto personali­zado .

Área Aber­tura Mem­brana/Cobertura

Área de superfície da abertura cortada pela Claraboia.

Dimensões de Vão Membrana/Cobertura (ARCHI­CAD 20)

Largura x Altura da abertura cortada pela Claraboia.

Volume de Vão Mem­brana/Cobertura

Volume da abertura cortado pela Clara­boia.

Cálculo do volume baseado no vão que resulta do corte das aberturas GDL da Membrana/Cobertura.

Dimensão L x A da Aber­tura da Membrana/Cobertura

Dimensão L x A x E da Abertura da Membrana/Cobertura

Espessura da Cober­tura/Mem­brana

Espessura da Cobertura/Mem­brana principal na qual a Claraboia é colocada.

Altura da Soleira/Pei­toril

A Altura do Peitoril da Claraboia, con­forme mostrado no Painel Previsualiza­ção e Posiciona­mento

A Altura da Travessa ou Peitoril é medida a partir do Ponto de Inserção (p.ex. Piso 0), conforme definido no Painel Previsua­lização e Posicionamento.

Valor Peito­ril/Travessa

Valor da altura do Peitoril/Travessa como definido no painel Previsualiza­ção e Posiciona­mento da caixa de diálogo Definições. (O valor mede a dis­tância da Travessa ou do peitoril às Linhas Pivô da Cobertura, ao piso atual ou outro piso, como definido pelo usuário.)

Dimensões da Unidade (ARCHI­CAD 20)

Largura e altura da unidade da Clara­boia, como defini­das na caixa de diálogo Definições (painel Parâmetros ou painel Definições Personalizadas).

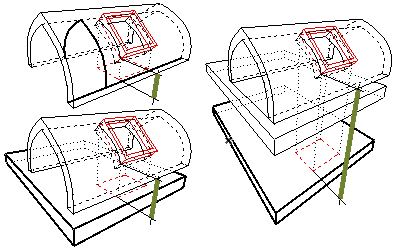

Ponto de Inserção Vertical

Ponto de Inserção Vertical como defi­nido no Painel Pre­visualização e Posicionamento. A altura de Cabeça­lho e Soleira é medida até ao Ponto de Inserção Vertical.

Não relevante para as Clarabóias coloca­das em Membranas.
