Parâmetros da Listagem da Laje

Parâmetro

Descrição curta

Descrição longa



Superfície da Base

Nome da superfície atribuído à superfí­cie base da Laje.

Definido nas Definições da Laje


Área de Superfície da Base

Área de Superfície da Base da Laje

reduzida por quaisquer cortes, OESs ou furos.


Área de Superfície Condicio­nal da Base

Área de Superfície da base da Laje - esta área pode estar condicionada a uma regra de cál­culo definida.

Condição: Subtrai as áreas de furos somente se estas excederem um deter­minado tamanho, definido em Opções > Preferências do Projeto > Unidades de Cálculo & Regras ("superfície de Laje Reduzida por…")

Reduzido por cortes e OES


Área de Superfície Condicio­nal do Topo

Área de Superfície do Topo da Laje - esta área pode estar condicionada a uma regra de cál­culo definida.

Condição: Subtrai as áreas de furos somente se estas excederem um deter­minado tamanho, definido em Opções > Preferências do Projeto > Unidades de Cálculo & Regras ("superfície de Laje Reduzida por…")

Reduzido por cortes e OES


Superfície da Borda

Nome da Superfí­cie atribuída às bor­das da Laje.

Lista a superfície de borda padrão da Laje (conforme definido em seu Material de Construção). Não listado para Lajes compostas.

Para listar todas as Superfícies, incluindo as personalizadas e as dos elementos compostos, use uma lista do tipo de Superfície (por exemplo, Todos os Aca­bamentos).


Área de Superfície da Borda

Área da superfície da borda da Laje

Reduzido por cortes e OES


Elevação da Base

Elevação da Base da Laje




Elevação do Topo

Elevação do Topo da Laje

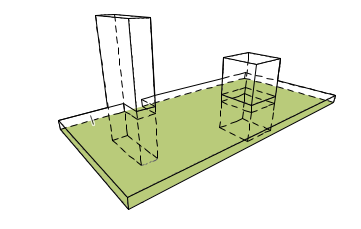

Área Bruta da Superfí­cie da Base da Laje

Área da superfície da base da laje, incluindo a superfí­cie de qualquer vão.

Reduzido por cortes. As OES são ignora­das.


Área Bruta da Superfí­cie da Base da Laje com Furos

Área da superfície da base da laje, subtraindo a super­fície de qualquer furo.

Reduzido por cortes. As OES são ignora­das.

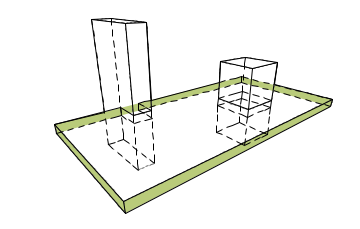

Área Bruta da Superfí­cie da Borda da Laje

Área da Superfície de todas as bordas da Laje. As bordas dos Furos são igno­radas.

Reduzido por cortes. As OES são ignora­das.


Área Bruta da Superfí­cie da Borda da Laje com Furos

Área de superfície de todas as bordas da Laje, incluindo as bordas de quais­quer furos.

Reduzido por cortes. As OES são ignora­das.


Área Bruta da Superfí­cie do Topo da Laje

Área da superfície do topo da laje, incluindo a área de quaisquer furos.

Reduzido por cortes. As OES são ignora­das.

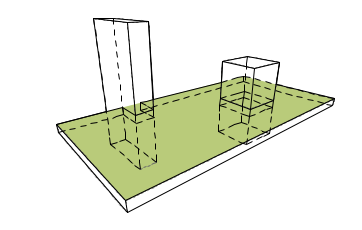

Área Bruta da Superfí­cie do Topo da Laje com Furos

Área da superfície do topo da laje, reduzida pela área de quaisquer furos.

Reduzido por cortes. As OES são ignora­das.


Área de Superfície dos Furos

Área de superfície do topo total de todos os furos na Laje, medida de acordo com o polígono 2D da Laje.

As OES são ignoradas.


Localiza­ção de Plano de Referência

Topo ou Base.

Para uma Laje Composta, pode também ser o Topo do Núcleo ou a Base do Núcleo

Localização de Plano de Referência como estabelecido nas Definições de Laje.



Superfície do Topo

Nome da superfície atribuído à superfí­cie topo da Laje.




Área de Superfície do Topo

Área da superfície do topo da Laje.

reduzida por quaisquer cortes, OESs ou furos.
