Parâmetro

Descrição curta

Descrição longa

Tipo Cons­trução

Tipo de Estrutura da Escada: Monólita, em Viga, em Longa­rinas, ou Em Balanço

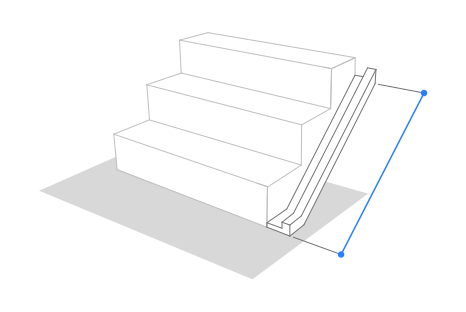

Compri­mento do Dreno

Comprimento do Dreno (apenas em Estrutura Monolí­tica)

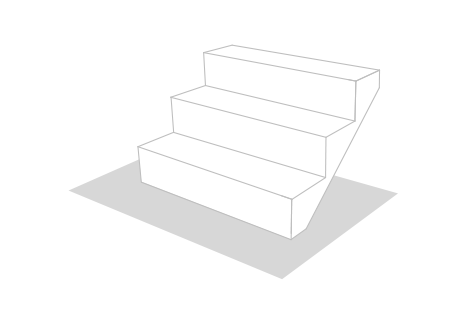

Posição do Dreno

Posição do Dreno (Direita e/ou Esquerda, relativa à direção da linha de base da Escada).

Atribuir no Painel "Dreno Lance" das Defi­nições da Escada (apenas para Estrutura Monolítica)

Altura do Perfil

Dimensão do Perfil da Estrutura de suporte.

Não relevante para estruturas Monolíti­cas.

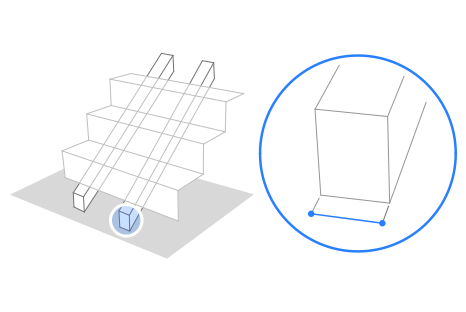

Largura Perfil

Dimensão do Perfil da Estrutura de suporte.

Não relevante para estruturas Monolíti­cas.

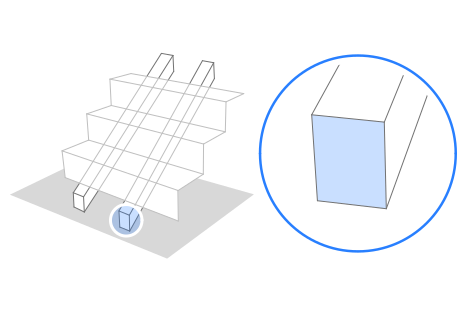

Perfil LxA

Dimensão do Perfil da Estrutura de suporte.

Não relevante para estruturas Monolíti­cas.

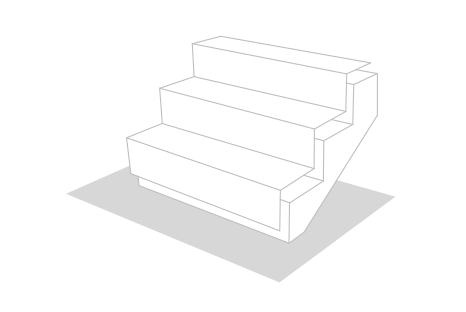

Espessura Secundária

Como nas Defini­ções - relevante para Estrutura Lance Monolítica usando uma forma Escalonado ou Vari­ável.

Tipo de Forma

A Forma do fundo da Escada, con­forme definido em Definições Estrutura Lance.

Liso, Escalonado, Espessura Variável ou Preenchido (para Estrutura Monolítica do Lance)

Reto ou Escalonado (para Lances tipo-Viga)

Altura 3D Estrutura da Escada

Altura da Estrutura da Escada em 3D

Medido a partir do ponto z mais baixo ao ponto mais alto do lance

Índice Estrutura do Lance da Escada

Número Lance

As Estruturas do Lance são numeradas consecutivamente

Índice Estrutura do Patamar da Escada

Número Patamar

As Estruturas do Patamar (se houver) são numeradas consecutivamente

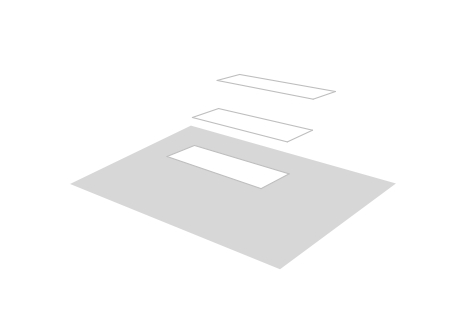

Posição da Estrutura da Escada

Para Longarinas: posição esquerda ou direita. Todas as outras Estruturas são listadas como "Abaixo da Escada."

Espessura

Espessura da estru­tura do elemento (como nas Defini­ções).
