Parâmetro

Descrição curta

Descrição longa

Redução de Área

A Área Calculada como porcentagem da Área Reduzida.

Nas Definições de Zona - Painel Cálculo de Área: Se você marcar em "Reduzir em" uma certa porcentagem, o resultado será a Área Calculada.

(Por exemplo: Se você escolher "Reduzir em" 20 por cento, a "Redução de área" será de 80 por cento.)

Área Calcu­lada

A área da Zona após a Área Redu­zida é ainda mais reduzida pelo valor percentual definido no painel Cálculo de Área das Defini­ções da Zona.

Nas Definições de Zona - Painel Cálculo de Área: marque a opção "Reduzir em", e digite uma porcentagem para subtrair aquela da área Reduzida. O resultado é a Área Calculada.

Área de Superfície das Portas

Área total da super­fície das portas na Zona.

Uma Porta está na zona se qualquer parte do seu polígono 2D estiver no inte­rior ou se coincidir com a aresta do polígono 2D da Zona.

Largura Portas

Largura das portas na Zona

Uma Porta está na zona se qualquer parte do seu polígono 2D estiver no inte­rior ou se coincidir com a aresta do polígono 2D da Zona.

Extrair Área do Pilar

A área do Pilar é subtraída da Medida da Área da Zona.

Relevante se o polígono da zona contiver Pilar (es). Se a Relação com Zonas = "Reduzir Apenas a Área da Zona" E a área do Pilar exceder o mínimo definido em Preferências de Zonas, a Zona será reduzida pela porcentagem definida em Preferências de Zonas.

Extrair Área da Trama

A área da Trama é subtraída da Medida da Área da Zona.

Relevante se o polígono da zona contiver Trama(s). Se a opção Subtrair de Zonas estiver habilitada para a Trama (ver Defi­nições de Trama - nas Definições Gerais), então a área da Zona é reduzida pela porcentagem definida.

Área Baixa Extraída

A área do Teto Baixo é subtraída da Medida da Área da Zona.

 Se a Zona for cortada por uma Cobertura ou Membrana: A área da zona será redu­zida pela "Redução de Área sob Teto Baixo" conforme definido em Preferên­cias de Zonas.

Extrair Área da Parede

A área da Parede é subtraída da Medida da Área da Zona.

Relevante se o polígono da zona contiver Parede(s). Se a Relação com Zonas = "Reduzir Apenas a Área da Zona" E a área da Parede exceder o mínimo defi­nido em Preferências de Zonas, a Zona será reduzida pela porcentagem definida em Preferências de Zonas.

Espessura de Pavi­mento

Espessura da Laje

Definido no Painel Nome e Posição das Definições de Zona.

Área Medida

Área total do Polígono da Zona. Pode incluir a área de paredes delimita­das até sua linha de referência.

Paredes vinculadas são incluídas na Área Medida se a Zona se estender até sua linha de referência.

Área Útil Medida

Área total do Polígono da Zona. Não inclui a área de qualquer parede delimitadora.

A área da Zona pode ser ainda mais reduzida pela área de certos elementos dentro do polígono da Zona.

A Área Líquida exclui a pegada de ele­mentos de construção dentro da zona

cuja opção "Relação com Zonas" está definida como "Limites da Zona".

A Relação com Zonas está disponível para

- Paredes e Pilares: Diálogo Definições, Painel Modelo

- Parede Cortina: Diálogo Definições, Pai­nel Colocação de Membro

Número de Vigas

Número de Vigas na Zona.

Uma Viga está na zona se qualquer parte do seu polígono 2D estiver no interior ou se coincidir com a aresta do polígono 2D da Zona.

Número de Pilares

Número de pilares na Zona.

Uma Coluna está na zona se qualquer parte do seu polígono 2D estiver no inte­rior ou se coincidir com a aresta do polígono 2D da Zona.

Número de Vértices Côncavos

Número dos Can­tos Côncavos do Polígono Zona

Número de Cantos

Número total de cantos do Polígono Zona.

Número de Portas

Número de portas na Zona.

Uma Porta está na zona se qualquer parte do seu polígono 2D estiver no inte­rior ou se coincidir com a aresta do polígono 2D da Zona.

Número de Lâmpadas

Número de Lâmpa­das na Zona.

Uma Luminária está na zona se qualquer parte do seu polígono 2D estiver no inte­rior ou se coincidir com a aresta do polígono 2D da Zona.

Número de Objetos

Número de Objetos na Zona.

Um Objeto está na zona se qualquer parte do seu polígono 2D estiver no inte­rior ou se coincidir com a aresta do polígono 2D da Zona.

Número de Itens de Paredes

Item Parede: uma Parede que corre ao longo de uma borda da zona.

Número de Janelas

Número de janelas na Zona.

Uma Janela está na zona se qualquer parte do seu polígono 2D estiver no inte­rior ou se coincidir com a aresta do polígono 2D da Zona.

Área Redu­zida

A área da Zona após a Área Líquida Medida é diminuída por certas redu­ções no nível do elemento, sujeitas às Preferências da Zona.

Elementos construtivos: se a Relação com Zonas = "Reduzir Apenas a Área da Zona" E a área da Parede/Pilar exceder o mínimo definido em Preferências de Zonas, a Zona será reduzida pela porcen­tagem definida em Preferências de Zonas.

Tramas: Se a opção Subtrair de Zonas estiver habilitada para a Trama (ver Defi­nições de Trama - nas Definições Gerais), então a área da Zona é reduzida pela porcentagem definida.

Se a Zona for cortada por uma Cobertura ou Membrana: A área da zona será redu­zida pela "Redução de Área sob Teto Baixo" conforme definido em Preferên­cias de Zonas.

Ele­mento(s) 3D relacio­nado(s)

O(s) ID(s) do(s) ele­mento(s) com o qual a Zona colide em 3D

O parâmetro de listagem de contraparte (geral) é "Zonas em Colisão," que lista os nomes dos elementos de colisão de uma Zona.

Superfícies

Superfície atribuída à Zona.

Área Total Extraída

O total da Área de Parede/Pilar/Pare­des Cortina/Tramas/Teto Baixo subtra­ído no cálculo da área da Zona.

Relevante se o polígono da zona contiver certos elementos.

O Cálculo de Área de Zona varia depen­dendo das definições de Relação para Zona dos elementos dentro do polígono da Zona e Preferências de Zonas.

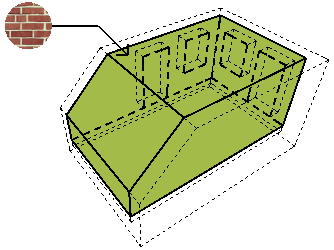

Superfície Uniforme

Caixa de seleção Ligada ou Desli­gada indica se a Zona usa uma superfície uniforme.

Se não estiver marcada, as faces da Zona herdam as superfícies dos limites da Zona envolventes.

Este valor é definido no Painel Modelo das Definições da Zona. Selecione uma superfície para a Zona, então opte entre: "Use esta Superfície em Todas as Faces da Zona", ou "Herdar Contornos da Parede e Superfícies de Elementos Cor­tados."

Área de Superfície de Recorte na Parede no Lado Posterior

Área da Superfície do Recorte na Parede da Zona no Lado Posterior

Recortes na Parede são criados via Aber­turas na geometria da Parede: Batente, Recorte na Parede, e/ou Nicho na Parede. Se essas geometrias afetarem a Zona (p.ex., se o tamanho inserido exce­der o mínimo definido nas Preferências da Zona e/ou a linha de referência da abertura coincidir com a da Zona), esses parâmetros fornecerão as áreas do topo da inserção 3D, nos lados e fundo.

Área de Superfície de Recorte na Parede no Lado

Área da Superfície do Recorte na Parede da Zona no Lado

Inserção da Parede na Área da Superfície do Topo

Área da Superfície do Recorte na Parede da Zona no topo

Perímetro Paredes

Perímetro das pare­des limítrofes à Zona.

Área de Superfície das Pare­des

Área de superfície de paredes na Zona.

Uma Parede está na zona se qualquer parte do seu polígono 2D estiver no inte­rior ou se coincidir com a aresta do polígono 2D da Zona.

Área de Superfície das Janelas

Área de superfície das janelas na Zona.

Uma Janela está na zona se qualquer parte do seu polígono 2D estiver no inte­rior ou se coincidir com a aresta do polígono 2D da Zona.

Largura Janelas

Largura das janelas na Zona

Uma Janela está na zona se qualquer parte do seu polígono 2D estiver no inte­rior ou se coincidir com a aresta do polígono 2D da Zona.

Categorias de Zonas

Nome da Categoria de Zona atribuída a esta Zona.

Definido no Painel Nome e Posição das Definições de Zona.

Código da Categoria da Zona

Número da Catego­ria de Zona atribu­ída a esta Zona.

Depende da Categoria da Zona. Código da Categoria da Zona são atribuídos às categorias de zona em Opções > Atribu­tos do Elemento > Categoria das Zonas (clique em Renomear para acessar o campo Código).

Perímetro Bruto da Zona

Perímetro da Zona, correspondendo ao Polígono Zona na base do volume da Zona.

Para uma Zona criada com o método Linha de Referência, o perímetro é medido ao longo das Linhas de Referên­cia das Paredes limítrofes .

Nome da Zona

Nome da Zona como definido no Painel Nome e Posição das Defini­ções de Zona.

Perímetro Líquido da Zona

Perímetro da Zona, medido ao longo das arestas interio­res das Paredes limítrofes (indepen­dentemente da posição da Linha de Referência das Paredes).

Número da Zona

Número da Zona como definido no Painel Nome e Posição das Defini­ções de Zona.
