Cálculo da Área Componente/Camada Projetada
Use o campo da Área Componente/Camada Projetada para calcular a área de quaisquer componentes básicos, composições ou perfiz de elementos.
Nota: Morphs e pilares básicos não revestidos são uma exceção: área da camada não pode ser calculada para estes elementos.
Ambos Volume e Área da Camada/Componente estão disponíveis como Requisito GDL para uso na listagem de propriedades de objetos. Volume e Área da Camada/Componente, no entanto, não podem ser exibidos como parâmetros em elementos colocáveis como Etiquetas.
Áreas de Camadas Projetadas de Elementos Básicos e Compostos
Áreas de Componentes de Perfis complexos
Áreas de Camadas Projetadas de Elementos Básicos e Compostos
Para a maioria dos elementos, a área calculada é aquela da projeção sobre o plano virtual que atravessa o centro da camada/componente.
A tabela a seguir dá mais detalhes sobre cálculo de área para cada tipo de elemento.
Elemento Básico ou Composição |
Qual Plano é usado para Calcular a Área do Componente/ Camada Projetada? |
|

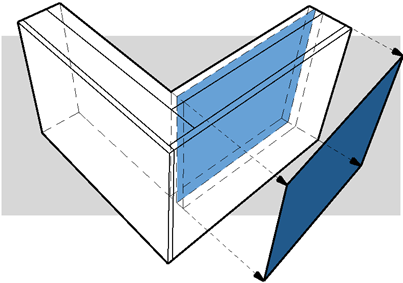

Parede Regular Reta |
O plano vertical que atravessa o centro da camada. |
|

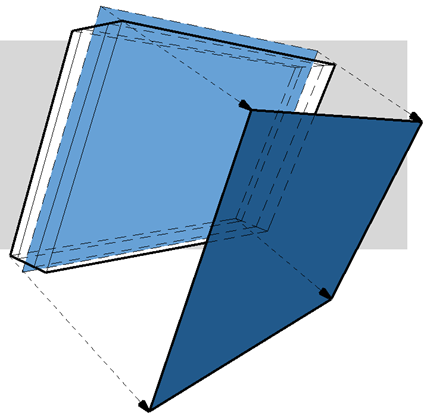

Parede Inclinada |
O plano inclinado que atravessa o centro da camada. |
|

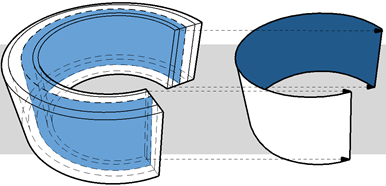

Parede Curva |
O plano de um cilindro vertical que atravessa o centro da camada. |
|

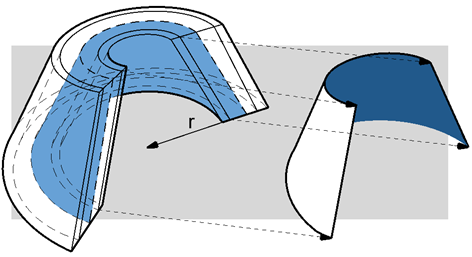

Parede Curva Inclinada |
O plano do cone que atravessa o centro da camada. |
|

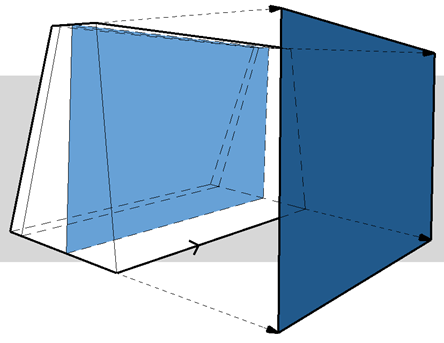

Parede Duplamente Inclinada |
O plano da camada com espessura variável que está mais próximo da linha de referência da parede. |
|

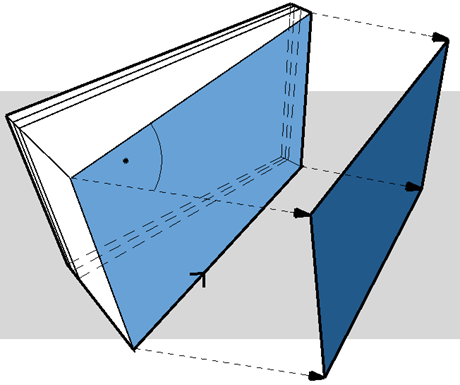

Parede Trapezoidal |
O plano da camada com espessura variável que está mais próximo da linha de referência da parede. |
|

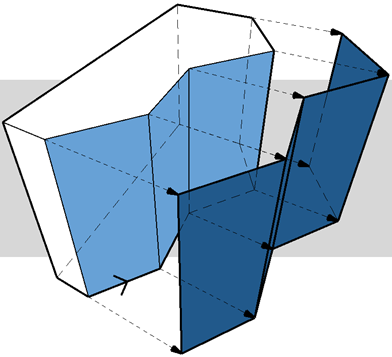

Parede Poligonal |
O(s) plano (s) do(s) polígono (s) vertical definido pela(s) borda(s) de referência. |
|

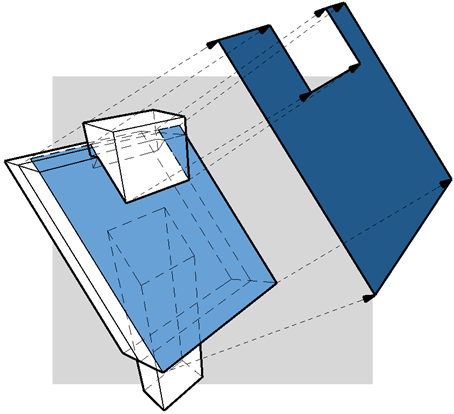

Cobertura |
Plano da Cobertura. |
|

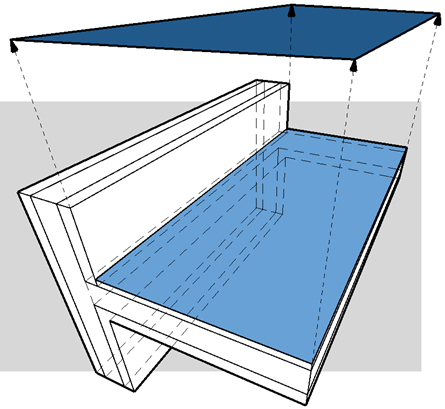

Laje |
Plano da Laje. |
|

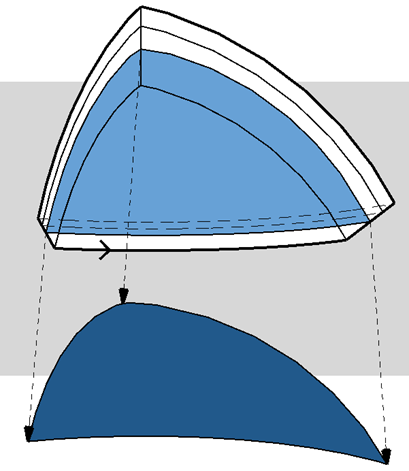

Membrana |
O plano da camada que estiver mais próximo do plano de referência da Membrana |
|

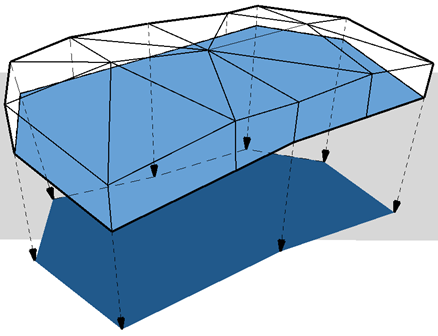

Malha |
O Plano de Referência da Malha |
|

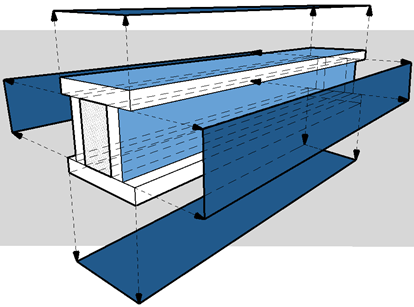

Viga Reta |

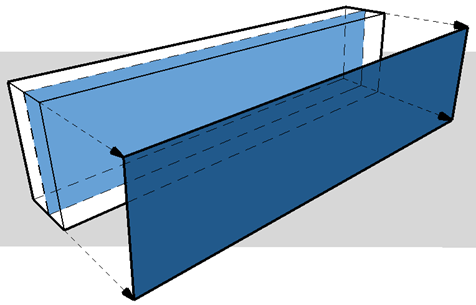

O plano vertical da Viga |
|
Pilar sem Revestimento |
Nenhuma área de camada/componente é calculada. |
|
Pilar com Revestimento (circular) |

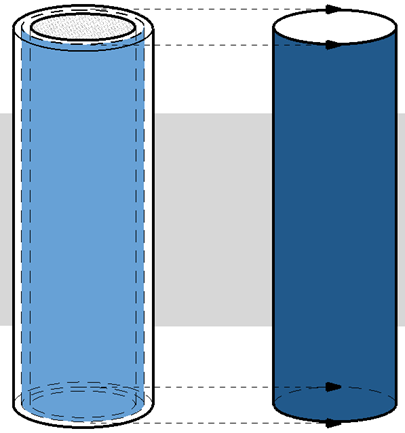

Coluna circular com revestimento: O plano de linha central do componente de revestimento. |
|

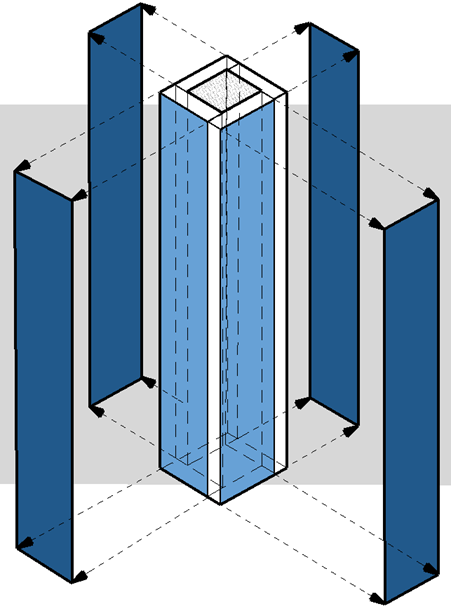

Pilar com Revestimento (retangular) |
O programa calcula o revestimento como se fosse dividido em quatro partes, como mostrado, e é usado o plano vertical de cada um. |
|
Morph |
Nenhuma área de camada/componente é calculada. |
Áreas de Componentes de Perfis complexos
Para perfis complexos, a área projetada de cada componente ou camada pode ser calculada.
Ao listar essas áreas para um perfil de elemento, você pode controlar:
•quais componentes devem ser incluídos na listagem das áreas projetadas de componentes
•para cada componente, qual o plano que deve ser usado como a base para o cálculo de área
Estas características são descritas à seguir.
Escolher Perfil de Componentes para Listagem de Área
1.Na Janela de Editor de Perfil, selecione um componente.

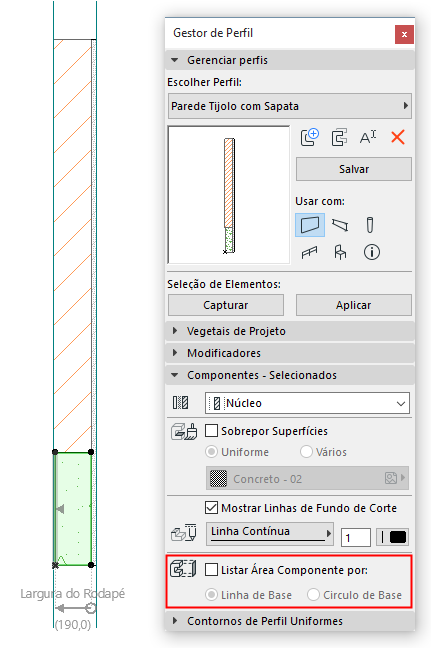

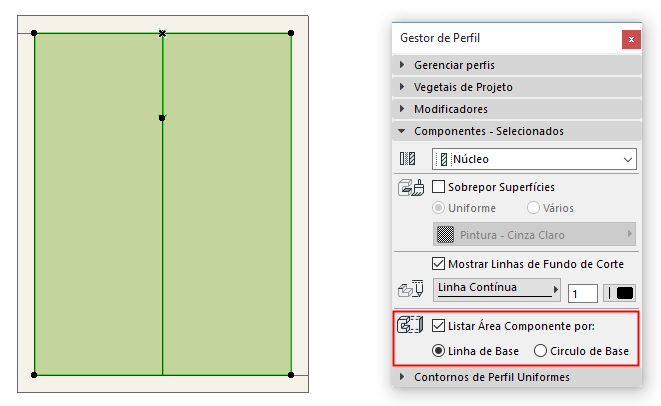

2.No Gestor de Perfil (Opções > Perfis Complexos > Gestor de Perfil), ative a caixa de seleção Listar Área Componente por para cada componente cuja área você deseje listar.

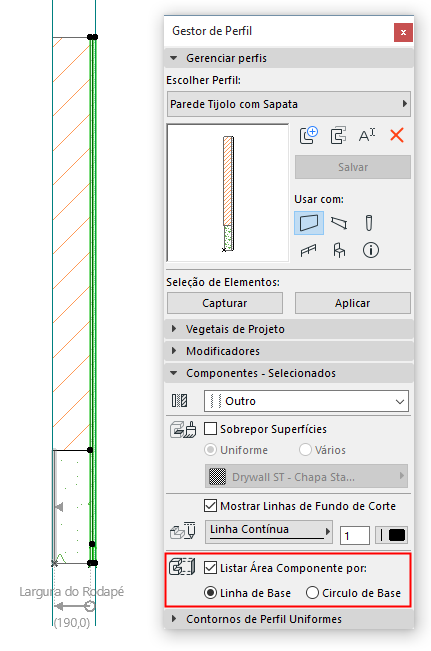

Neste exemplo, estamos editando o elemento Sapata da Parede de Tijolo p. A caixa de seleção de Revestimento é ligada, e a sua área vai ser incluída no mapa. A área da sapata, no entanto, não é relevante e sua caixa de seleção está desligada.
Listar Área Componente por: Ligado para Revestimento, Desligado para Sapata
3.Clique em Salvar Perfil para salvar as alterações.
4.A área do componente de concreto sapata não está incluída no mapa.
Ajustar a Área Calculada do Perfil dos Componentes
Para ajustar como a área projetada do componente é calculada, você pode editar graficamente sua Linha de Base ou Círculo de Base no Editor de Perfil, se necessário.
•Use a Linha de Base para o cálculo da área dos componentes como projetada sobre a superfície plana representada pela linha. Por padrão, a linha de base está localizada ao longo do segmento mais distante do perfil.
•Use o Circulo de Base para calcular a área como projetado em um componente arqueado.
Nota: Para manter todas as Linhas de Base visíveis no Editor de Perfil, independentemente da seleção de componentes, certifique-se de ter ligado Visualização > Opções de Visualização na Tela > Área do Componente na Linha/Circulo de Base.

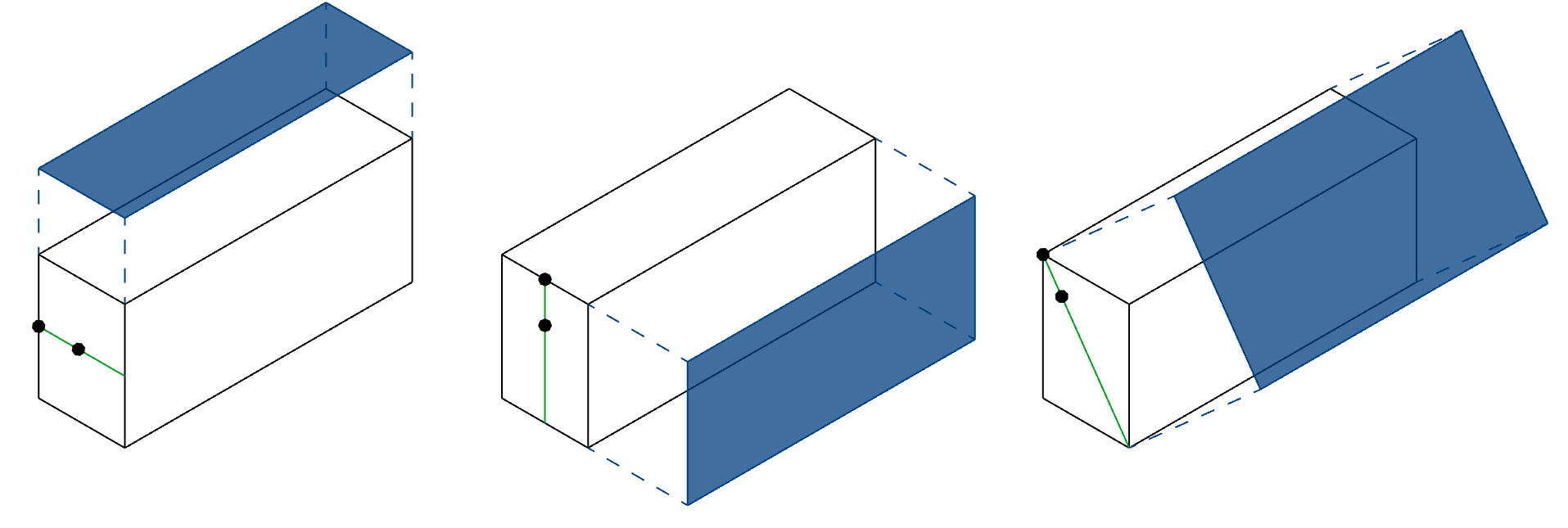

Neste exemplo, você precisa da área do Pilar Genérico em sua superfície horizontal.
1.No Editor de Perfil, selecione o componente.
2.Ative a caixa de seleção Listar Área Componente por.
3.A Linha de base do componente é vertical, está não é a área que você precisa. Na janela de Editor de Perfil, selecione a linha de base e gire-a para uma posição horizontal.
4.Clique em Salvar Perfil para salvar as alterações.
5.A área horizontal do pilar está incluída no mapa.
Para informações gerais sobre edição no Gestor de Perfil, consultar Gestor de Perfis.
