O método de construção Cotas Verticais é um caso especial das Cotas Lineares. As Cotas Verticais lhe permitem colocar marcadores de altura nas Janelas Corte/Elevação/EI e Documento 3D.
Nota: Na Planta ou na janela de Folha de Trabalho/Detalhe, use as Cotas de Nível. Consulte Cotas de Nível.
As Cotas Altimétricas são calculadas com base na Origem da Cota, que pode selecionar conforme necessário nas Definições de Cota Altimétrica.
Um conjunto de Cotas Verticais comporta-se como uma cadeia de cotas associativa.
Colocar Cotas de Elevação em Sequencia
1.Ative a Ferramenta Cota, com o Método de Construção de Cotas de Elevação.
2.Na janela de Corte/Elevação/EI ou Documento 3D: clique na série de pontos onde você precisa das Cotas de Elevação.
3.Dê um duplo clique (ou clique em OK na caixa de controle) e use o cursor do martelo para colocar a sequencia.
Nas janelas de Corte/Elevação/EI, você pode cotar todas as Linhas do Nível do Piso em um único passo.
Consulte Cota Linha do Nível do Piso.
Selecionar Cotas Altimétricas
Clique-Shift no eixo invisível da corrente (onde o cursor muda para Mercedes com Seta).
Definições de Cotas de Elevação
A maioria das definições nesta caixa de diálogo é idêntica às que estão em: Definições da Ferramenta Cota
O que se segue descreve os controles que são únicos para Definições de Cotas de Elevação.
Tipo de Marcador: clique no pop-up para selecionar a disposição de um texto de Marcador/Cota para a Cota Altimétrica.

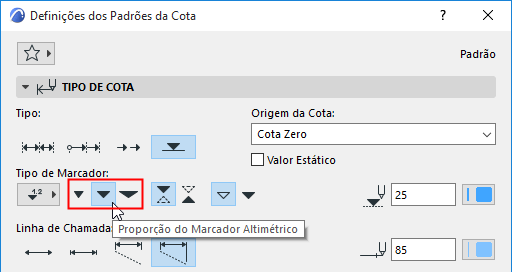

Clique em um destes ícones para definir as proporções do Marcador de Cota Altimétrica.

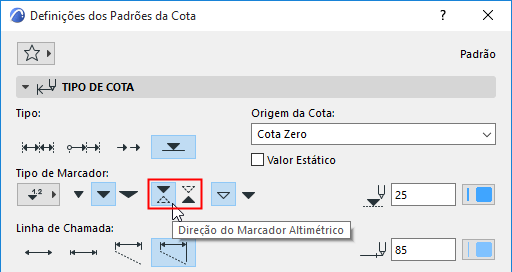

Clique em um destes ícones para escolher uma direção para o Marcador de Cota Altimétrica.

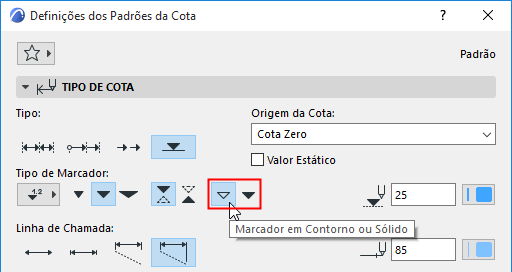

Clique em uma destas opções para escolher um Marcador de contorno ou sólido.

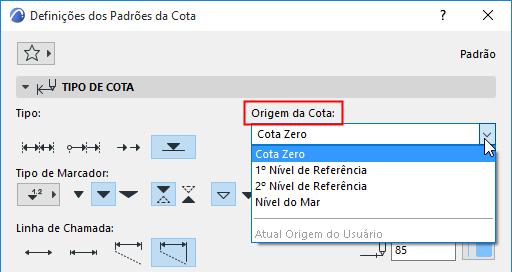

Selecione a Origem da Cota a partir da lista pop-up:
•Origem Projeto
•Nível do Mar (definido em Opções > Preferências do Projeto> Níveis de Referência)
•Um Nível de Referência (definido em Opções > Preferências do Projeto > Níveis de Referência)
•Atual Origem do Usuário: esta opção só está disponível para Cadeias de Cota selecionadas, e indica que a Origem do Usuário foi alterada, desde que as cotas foram colocadas, e que estas não foram atualizadas.
