Use esta função para identificar colisões entre elementos 3D no modelo. Uma colisão ocorre quando dois ou mais elementos se cruzam fisicamente.
A Detecção de Colisão funciona por meio da verificação das colisões entre dois grupos de elementos. Os grupos são definidos por critérios escolhidos por você.
Por exemplo, você pode executar a Detecção de Colisão nas seguintes situações:
•Entre elementos de construção e MEP. (Os elementos MEP podem ser provenientes de arquivos IFC MEP incorporados ou agrupados, ou então modelados dentro do ARCHICAD.)
•Entre elementos de construção de concreto e aço
•Entre elementos classificados como diferentes tipos de produtos/elementos (por Uniclass, OmniClass, UniFormat ou qualquer outro sistema de classificação)
•Para verificar a folga do pé direito para rotas de fuga ou acesso para deficientes
A Detecção de Colisão está disponível apenas no Planta e na Janela 3D.
Acessar a partir de:
•Modelagem > Verificação do Modelo > Detecção de Colisão
•ou clique no ícone Detecção de Colisão a partir do Relatório de Verificação do Modelo
Definir tolerâncias de Volume/Superfície
Exemplo: Detecção de Colisão com Tolerâncias de Volume/Superfície
Exemplo: Verificação de Colisão de Altura Livre
Material de Construção Isento da Detecção de Colisão
•Apenas elementos em Vegetais visíveis são considerados
•Elementos que estão apenas tocando não são colisões
•Operações de Elementos Sólidos e Conexões Baseadas em Prioridade já estão resolvidas no modelo e não causam colisões
•Os planos de Corte 3D são ignorados (todo o modelo é considerado independentemente dos Planos de Corte)
•Você pode definir tolerâncias para colidir volumes e/ou superfícies: se a área de volume/superfície que estiver colidindo não exceder o valor de tolerância definido, não contará como uma colisão
Consulte Definir tolerâncias de Volume/Superfície.
•O estado dos Materiais de Construção (propriedade de “Participar em Detecção de Colisão”) é considerado
Consulte Material de Construção Isento da Detecção de Colisão.
1.Vá para a Planta ou Janela 3D.
2.Vá para Modelagem > Verificação do Modelo > Detecção de Colisão.
3.Na caixa de diálogo, defina critérios para os dois grupos de elementos 3D que deseja verificar.

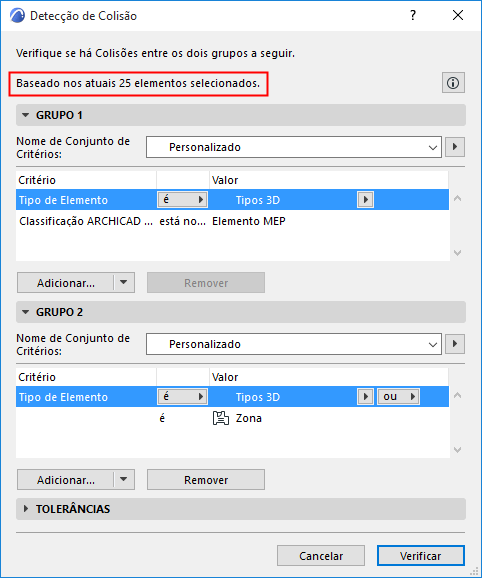

•Se forem selecionados elementos, a Detecção de Colisão verificará apenas os elementos selecionados! Veja na parte superior do diálogo para obter feedback sobre qualquer seleção atual.
Veja Definir Grupos de Colisão para mais informações.
4.Defina os valores de superfície e/ou tolerância de volume, conforme necessário.
Veja Definir tolerâncias de Volume/Superfície para mais informações.
5.Pressione Verificar para executar a Detecção de Colisão.

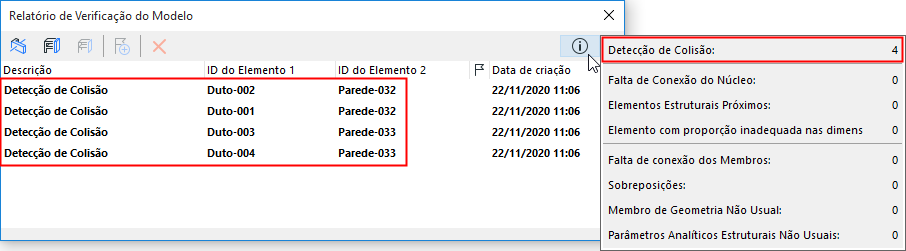

6.O Relatório de Verificação do Modelo é aberto para mostrar os resultados. Os problemas do tipo colisões são listados como tais no relatório. Clique em Info para ver o número de Colisões.
Assim como outros problemas listados no Relatório de Verificação do Modelo, você pode visualizar os elementos relacionados no modelo e criar Anotações.
Ver Relatório de Verificação do Modelo.

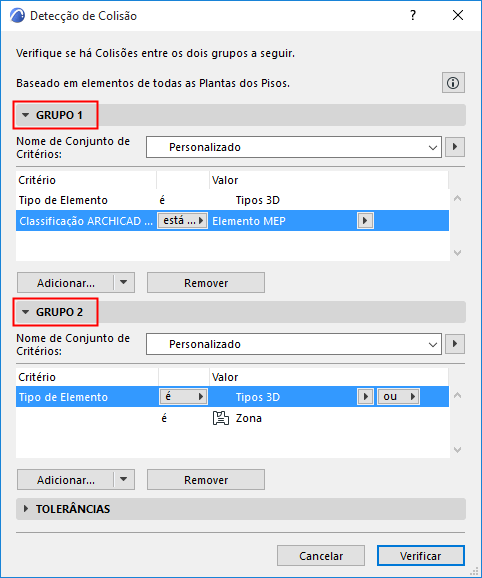

Nos Grupos 1 e 2, use a interface de critérios para definir os grupos de colisão.
•Para verificar as colisões entre todos os tipos de elementos, use os mesmos critérios para ambos os grupos.
•Para verificar colisões entre elementos 3D e apenas elementos MEP, limite um dos grupos a elementos classificados como MEP.

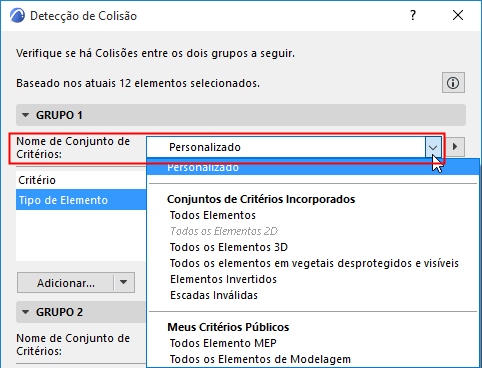

•Para usar um critério salvo anteriormente para definir um Grupo de colisão: clique na seta Nome de Conjunto de Critérios para listar os conjuntos de critérios do projeto:
–Se você escolher um Conjunto de Critérios aqui, seu conteúdo substituirá os critérios atuais do Grupo de Colisão
–Os conjuntos de critérios listados podem ser desativados se o conjunto incluir critérios não aplicáveis à Detecção de Colisão (por exemplo, tipos de elementos 2D ou propriedades IFC)
Ver também Conjuntos de Critérios Pré-Definidos.

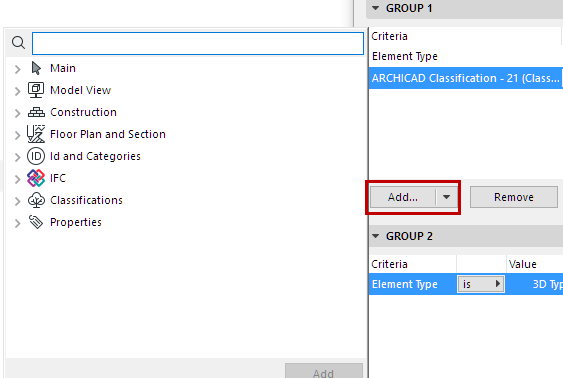

•Clique em Adic... para abrir uma caixa de diálogo para escolher as Propriedades e os Parâmetros para limitar o grupo.
Definir tolerâncias de Volume/Superfície
Opcionalmente, defina as tolerâncias para o volume e a superfície das peças em colisão nos elementos.
Considera-se que os elementos colidem se o volume das peças em colisão ou (se ativadas) a área da superfície das peças em colisão exceder o valor de Tolerância.
Nota: As unidades aqui são as Unidades de Trabalho do projeto (Opções > Preferências do Projeto).
Tolerância de Volume
A Detecção de Colisão considera sempre elementos de colisão em termos do volume das peças em colisão.
Você pode definir uma tolerância de volume opcional: Se o volume das peças em conflito dos dois elementos exceder esse valor de tolerância, os elementos serão tratados como colidindo.
Verificar Colisão de Superfície
Como opção adicional, a função de detecção de colisão também verifica a área de superfície das peças em colisão. Se você habilitar a verificação de superfície e definir uma tolerância, os elementos serão tratados como colidindo se a área de superfície de colisão exceder esse valor de tolerância de superfície.
Nota: Se a Verificação da superfície estiver ativada, é possível que dois elementos sejam considerados colidindo, mesmo que o volume de colisão não exceda a tolerância de volume - porque a área de superfície em colisão excede a Tolerância da superfície. Ver os exemplos abaixo.
Exemplo: Detecção de Colisão com Tolerâncias de Volume/Superfície

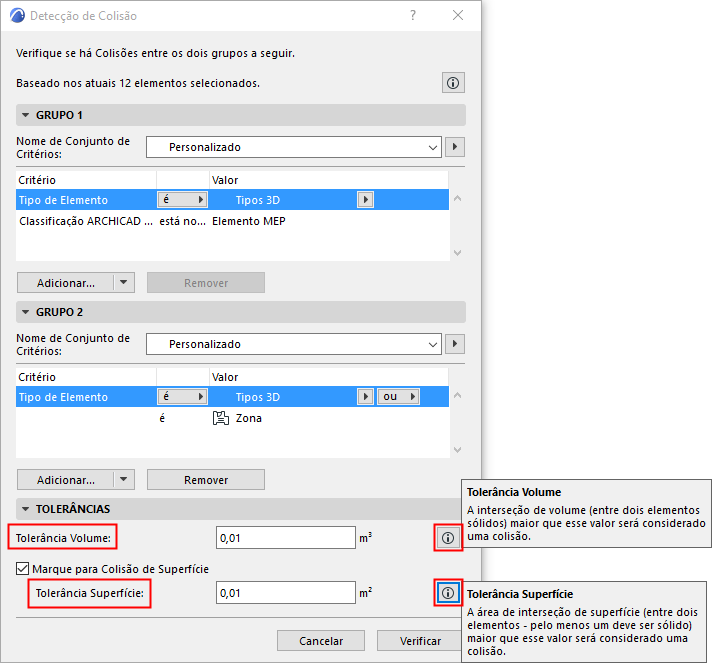

Execute a Detecção de Colisão com as definições de tolerância mostradas aqui.

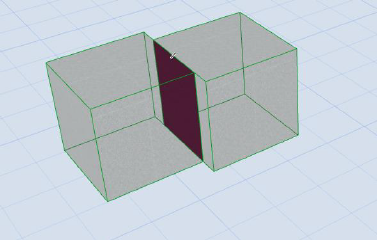

Os dois cubos seguintes são um metro cúbico cada. Estes colidem ligeiramente; o volume sobreposto é muito pequeno (não excede a tolerância de volume), mas a superfície sobreposta é considerável (excede a tolerância de superfície). Como resultado: A Detecção de Colisão contou esses dois elementos como colidindo.
Dois Elementos Colidindo (com base na Área de Superfície da Peça em Colisão)
Exemplo: Verificação de Colisão de Altura Livre

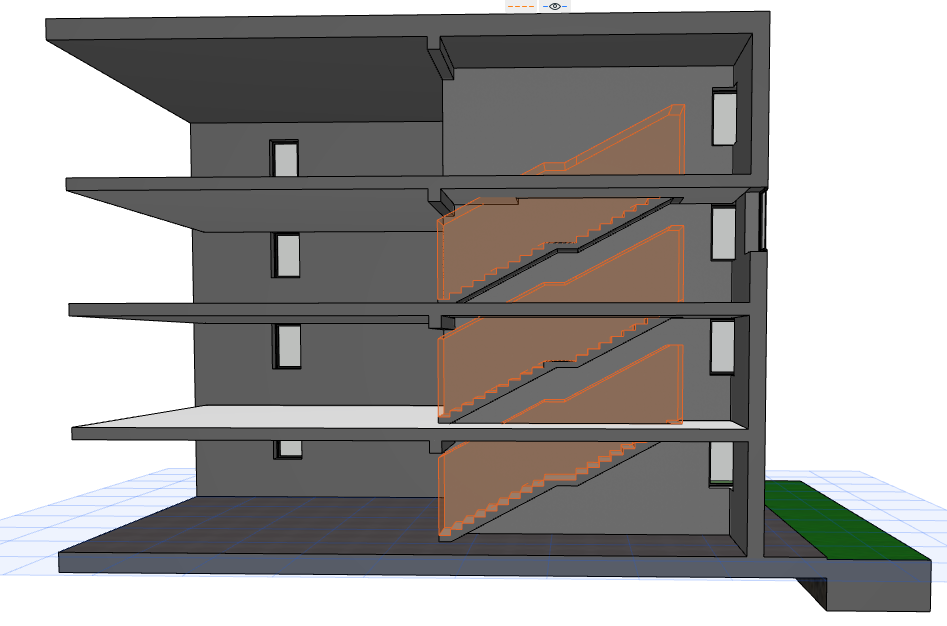

Vamos verificar a colisão da Altura Livre nesta vista 3D do modelo.
Nota: A visibilidade da altura livre está ativada em Documentação > Visualização de Modelo > Opções de Visualização do Modelo (Opções de Escada).

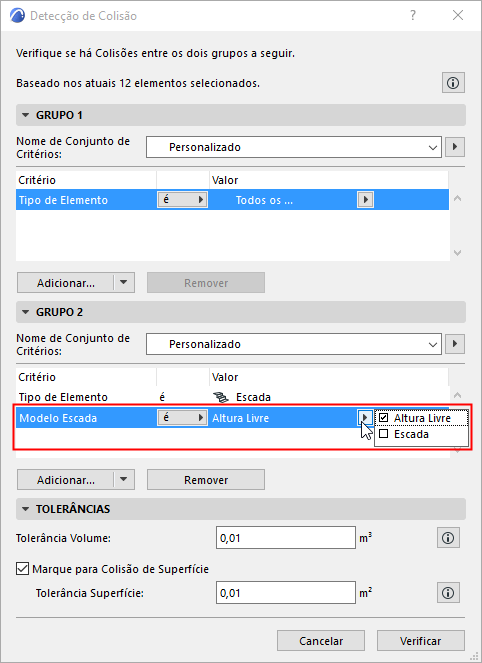

1.Vá para Modelagem > Verificação do Modelo > Detecção de Colisão.
2.Na caixa de diálogo, defina os critérios de colisão.
•Para o Grupo 1: todos os elementos 3D
•Para o Grupo 2: Escadas, considerando a parte da Altura Livre do Modelo da Escada.
3.Pressione Verificar para executar a Detecção de Colisão.
4.O Relatório de Verificação do Modelo é aberto para mostrar os resultados. Aqui, para cada resultado, você pode visualizar os elementos relacionados no modelo e criar Anotações, conforme necessário.
Ver Relatório de Verificação do Modelo.
Material de Construção Isento da Detecção de Colisão

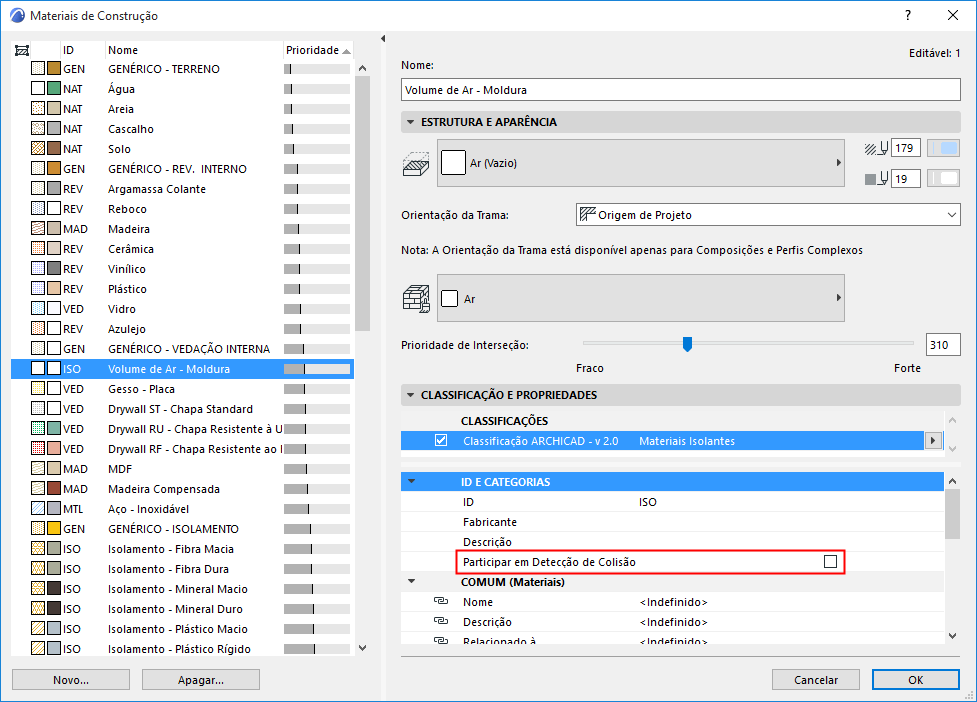

A Detecção de Colisão leva em consideração os Materiais de Construção dos elementos. Os Materiais de Construção podem ser definidos para participar da Detecção de Colisão, usando a caixa de seleção “Participar em Detecção de Colisão” no painel de Classificação e Propriedades de Materiais de Construção, em Opções > Atributos do Elemento > Materiais de Construção.
Se esta caixa de seleção estiver desativada, o Material de Construção não participará da Detecção de Colisão.
Por exemplo, um elemento MEP (um duto, por exemplo), que está instalado em um vazio de ar de um Material de Construção não será considerado como colisão.
