Representação do Modelo Analítico Estrutural

Mostrar/Esconder Modelo Analítico Estrutural

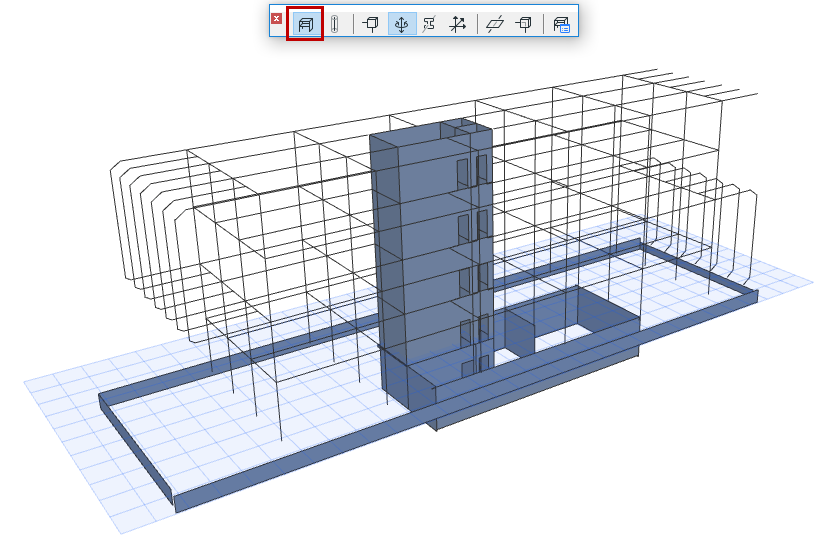

O Modelo Analítico Estrutural pode ser exibido em Planta, janelas de Corte e nas Vistas 3D.

Use a opção Modelo Analítico Estrutural

•na Barra Ferramentas do Modelo Analítico Estrutural

•no menu Visualização

O estado Mostrar/esconder é específico para cada vista (se estiver ativado em uma vista, poderá ser desativado em outra vista).

Importante: Os elementos do ARCHICAD fazem parte do Modelo Analítico Estrutural somente se estes tiverem certas definições geométricas e de propriedades. Consulte Elementos do Modelo Analítico Estrutural.

Mostrar Modelo Físico Transparente

Se a opção Modelo Analítico Estrutural estiver ativa:

Use a alternância Modelo Físico Transparente para exibir também o Modelo Físico em formato transparente, na vista atual:

Mostrar Componentes do Modelo Analítico Estrutural

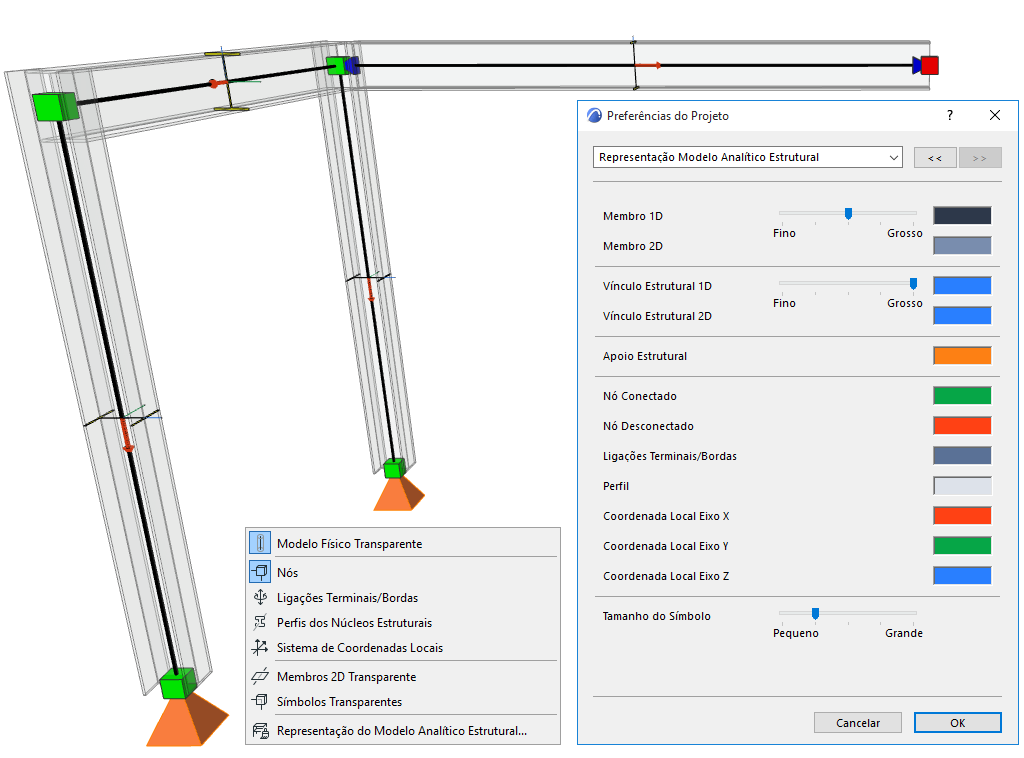

Use os seguintes controles de alternância adicionais para mostrar ou esconder os componentes do Modelo Analítico Estrutural. Os controles estão disponíveis em:

•Barra Ferramentas do Modelo Analítico Estrutural

•Visualização > Aparência do Modelo Analítico Estrutural

•Visualização > Elementos Vista 3D > Filtrar e Cortar Elementos em 3D (para Suporte Estrutural e Vínculo de elementos)

Personalize as cores dos componentes em Representação do Modelo Analítico Estrutural (Preferências)

Mostrar Nós

Exibir nós nos terminais e nas quinas dos Membros 1D e 2D.

Conexões de Nós: Feedback de Cores

Como padrão:

•Um nó verde representa um ponto de conexão ou interseção correta entre os Membros Analíticos unidos

•Um nó vermelho representa um ponto ou ligação terminal (sem conexão necessária) ou desconectado/não apoiada:

1: Apoiado, 2: Conectado, 3: terminal Livre, 4: Não Conectado, 5: Não Apoiado

Mostrar Ligação Bordas/Terminais

Use esta alternância para exibir seus símbolos no Modelo Analítico Estrutural.

Consulte Símbolos Ligação Borda/Terminal.

Mostrar Perfis dos Núcleos Estruturais

Apenas Membros 1D incluem um perfil de seção transversal. Use esta alternância para exibir seus símbolos no Modelo Analítico Estrutural.

Para tornar esse símbolo transparente: Use Símbolos Transparentes.

Mostrar Sistemas de Coordenadas Locais

Exiba o sistema de coordenadas locais do elemento (apenas na janela 3D).

•Local X: linha Vermelha grossa

•Local Y: verde fina

•Local Z: azul fina

Sistema de Coordenadas Locais do Membro Analítico Estrutural

Membros 2D Transparente

Essa alternância tem o seguinte efeito:

•Mostrar os Membros 2D como Transparentes

•Mostrar Vínculo Estrutural do tipo de Superfície como Transparentes

Símbolos Transparentes

Essa alternância transforma os seguintes símbolos em transparentes:

•Nó

•Ligações Terminais

•Vínculo Estrutural Tipo Elástico

•Símbolos de Apoio

•Perfis Núcleos Estrutural
