Alcance Conexão (Estender Núcleo para Ativar Conexão)

Para Vigas e Pilares: Esta opção estende virtualmente o comprimento do núcleo do Membro 1D ao longo de seu eixo.

O objetivo de estender virtualmente o núcleo é permitir que a Viga ou o Pilar atinja uma conexão principal com outros elementos. Como resultado, as Regras de Ajuste (que requerem conexões com o núcleo) podem entrar em vigor.

Isso pode ser útil em certos elementos pré-fabricados que contêm fendas deliberadas no núcleo em cada terminal (por exemplo, para abrir espaço para isolamento ou algum detalhamento.) Neste caso, a opção Alcance Conexão praticamente amplia o núcleo para preencher essas lacunas.

Notas Importante:

–Esta opção estende o comprimento do núcleo do elemento apenas virtualmente: não tem nenhum efeito no elemento do modelo físico e não estende o Membro 1D.

–O Alcance de Conexão extra é considerado quando você executa uma Verificação do Modelo no Modelo Analítico Estrutural. Se o Alcance de Conexão possibilita a ligação estrutural, então a Verificação do Modelo irá considerar os elementos como contínuos para os fins do Modelo Analítico Estrutural.

–Você pode adicionar um alcance de conexão extra ao elemento apenas se as regras de ajuste se aplicarem atualmente a esse elemento: ou seja, se as caixas Encurtar & Alongar e/ou Afastamento também estiverem marcadas nessa caixa de diálogo. Se ambas as caixas de ajuste estiverem desmarcadas, essa opção não estará disponível.

Introduza o comprimento da extensão (“alcance conexão”).

Escolha “Início”, “Fim”, ou “Ambos” para definir qual terminal deve ser estendido. A opção “Ambos” adiciona o comprimento estendido nos dois terminais.

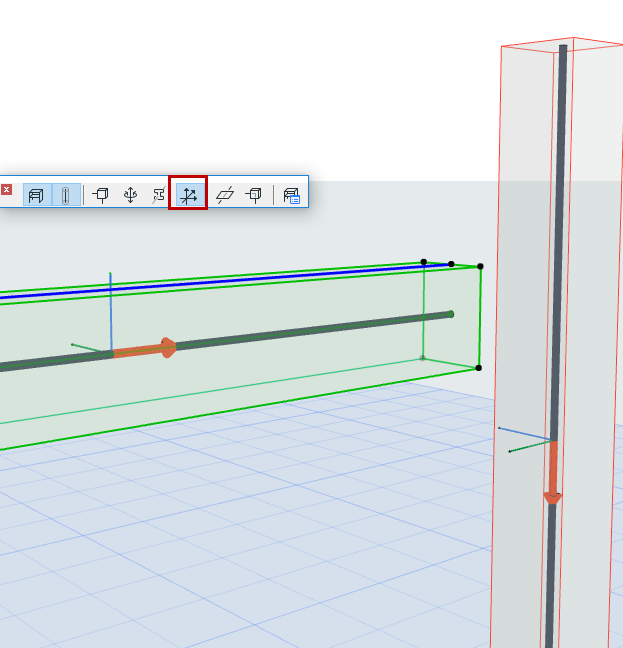

•Para ver qual terminal é qual, ative “ Mostrar Sistemas de Coordenadas Locais” para ver a seta de direção do elemento.

Neste exemplo, o núcleo da Viga não intercepta o núcleo do Pilar vizinho, portanto, a regra de ajuste no alongamento não tem efeito.

Sem Conexão do Núcleo: as Regras de Ajuste Não Têm Efeito

Abaixo, o mesmo Alcance de Conexão da Viga está ativado para 5 cm. Como resultado, o núcleo da Viga é praticamente esticado em 5 cm e agora intercepta o núcleo do Pilar vizinho. Agora, a regra de ajuste de Alongamento é aplicada.

Núcleo da Viga com Alcance de Conexão Adicionada: a Regra de Ajuste “Alongar” é Aplicada

Se um Alcance de Conexão for aplicado, todos os tipos de Regras de Ajuste podem entrar em jogo (não apenas o Alongar). Por exemplo: Afastamento.

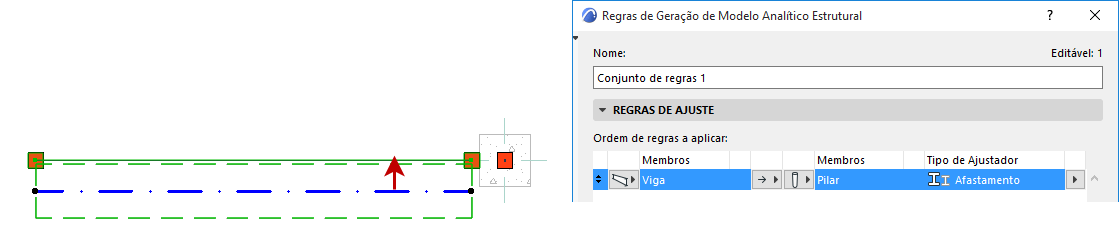

No exemplo abaixo:

1.A Viga não possui uma conexão do núcleo com o Pilar; portanto, a regra de ajuste de Afastamento não pode ser aplicada.

2.Em seguida, é definido um Alcance de Conexão para a Viga, que permite sua conexão principal com o Pilar.

3.Agora a regra de afastamento pode ser aplicada.

Núcleo da Viga com Alcance de Conexão Adicionada: a Regra de Ajuste “Afastamento” é Aplicada
