Membros 2D (Laje, Parede, Cobertura)

Lajes, Paredes e Coberturas de Planos-únicos são representados como Membros 2D no Modelo Analítico Estrutural.

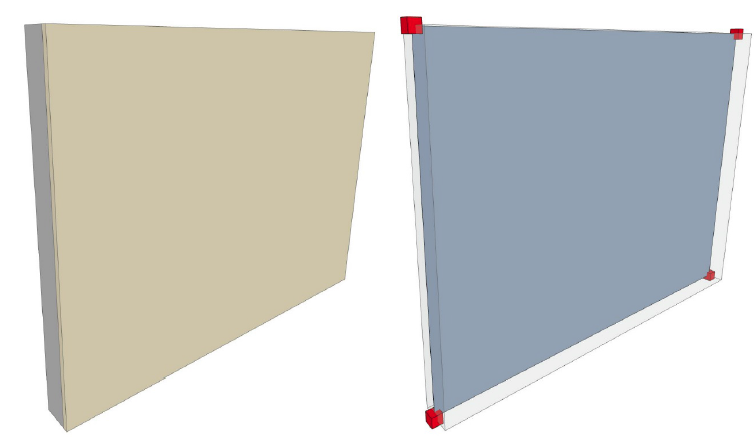

Membros 2D são superfícies planas geradas ao longo do centro do plano do núcleo do elemento. O Membro 2D possui pelo menos quatro nós e uma área de superfície conectando-os.

O Membro analítico não se estende para fora do corpo físico, a menos que tenha sido ajustado.

Personalize a cor do membro 2D em Representação do Modelo Analítico Estrutural (Preferências).

Quais Elementos São Membros 2D do Modelo Analítico Estrutural?

Lajes, Paredes e Coberturas gerarão um Membro 2D no Modelo Analítico Estrutural se atenderem a estas condições:

•Ser Estrutural

•Conter um núcleo

•A caixa de seleção “Membro Estrutural” for ativada nas Definições do Elemento

•A Geometria for suportada (veja a tabela abaixo)

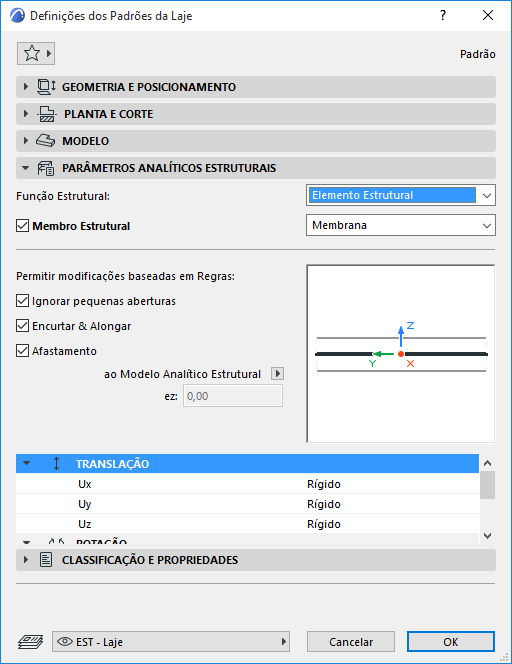

Definições de Ferramenta para Membros 2D

Use o painel Parâmetros Analíticos Estruturais das definições de Laje, Parede ou Cobertura.

Função Estrutural - Ativar Elemento Estrutural

Defina a Função Estrutural como Elemento Estrutural. Esse é o mesmo controle, com o mesmo valor, como no controle Função Estrutural encontrado no painel Classificação e Propriedades.

Membro Estrutural - Ativar para o Modelo Analítico Estrutural

Esta caixa está marcada por padrão: esta inclui este elemento no Modelo Analítico Estrutural como um Membro 2D.

Notas:

–Disponível apenas se a Função Estrutural estiver definida como Elemento Estrutural

–Se o elemento for composto ou Perfil Complexo, deverá incluir pelo menos um componente/camada do Núcleo de modo a fazer parte do Modelo Analítico Estrutural

Desmarque esta opção se você NÃO quiser que o elemento seja incluído no Modelo Analítico Estrutural. (Por exemplo, uma membrana fina de bloco impermeável em um piso no subsolo.)

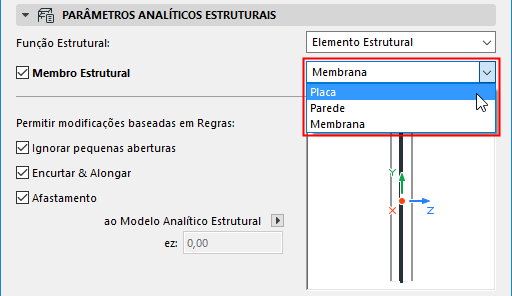

Membro 2D - Comportamento Estrutural

A definição do Comportamento Estrutural estabelece o comportamento do Membro em um programa de análise estrutural baseado no FEM: especificamente, quais tipos de forças esse elemento foi projetado para suportar.

Escolha uma opção para definir o comportamento estrutural do Membro:

•Membrana: Leva todas as cargas

•Placa: O Elemento é capaz de suportar cargas perpendiculares ao plano.

•Parede: O Elemento é capaz de suportar cargas ao longo de seu plano.

As definições disponíveis são fixas e não podem ser personalizadas.

A escolha certa aqui depende do software analítico estrutural receptor. Alguns softwares filtrarão os elementos de entrada com base nesta definição de comportamento estrutural. Se você descobrir que Membros 2D exportados não estão sendo importados para o software receptor, pode ser necessário ajustar sua definição de Comportamento Estrutural no ARCHICAD.

A definição pode ser totalmente independente da ferramenta usada para criar o elemento: o comportamento de uma Parede vertical pode ser definido como “placa” ou “membrana”; o comportamento de uma laje horizontal pode ser definido como “Parede”.

•Softwares analíticos estruturais europeus (por exemplo, SCIA Engineer) consideram o tipo estrutural do novo Membro. Para estas, “Membrana” é o padrão.

•Os softwares baseados nos EUA (por exemplo, RISA-3D) consideram o elemento do modelo físico do Membro 2D: para estes, escolha “Parede” como o comportamento estrutural nas Definições de Parede e “Placa” nas definições de Laje ou Cobertura.

A definição do comportamento estrutural não tem efeito no Modelo Físico.

Permitir modificações baseadas em Regras - Membro 2D

Por padrão, todas as caixas de seleção estão ativadas:

•Ignorar pequenas aberturas

•Encurtar & Alongar

•Afastamento

Isso significa que os ajustadores correspondentes e o filtro de abertura, definidos na caixa de diálogo Regras de Geração, afetarão esse elemento considerado como Membro 2D.

Consulte Regras de Geração do Modelo Analítico Estrutural.

Para isentar esse Membro 2D de ajustes: desmarque as caixas.

Afastamento personalizado

Se a caixa Afastamento estiver desmarcada:

Redefina a excentricidade desse elemento ao longo do eixo z (perpendicular ao plano do Membro 2D), graficamente ou inserindo um valor.

Consulte Excentricidade.

Translação e Rotação

Consulte Ligações Borda/Terminal.
