Por razões de Avaliação Energética, deve-se agrupar as Zonas do ARCHICAD em “Blocos Térmicos”. Blocos Térmicos são uma coleção de um ou mais ambientes ou espaços em um edifício com requisitos de aquecimento ou resfriamento semelhantes - também chamados requisitos de controle de termostato. Blocos Térmicos são representados por grupos de Zonas 3D no Modelo Energético de Edifício do ARCHICAD.

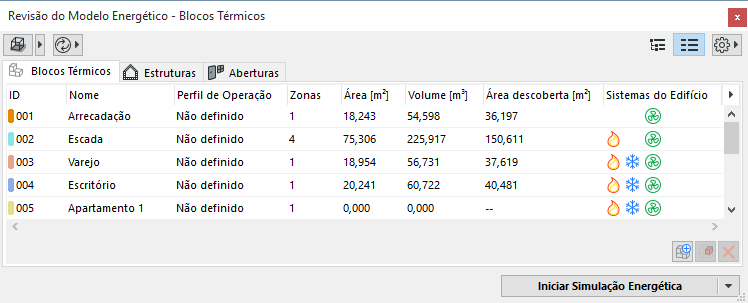

A página de Blocos Térmicos da paleta Revisão do Modelo lista os Blocos Térmicos com todas as suas propriedades relevantes.

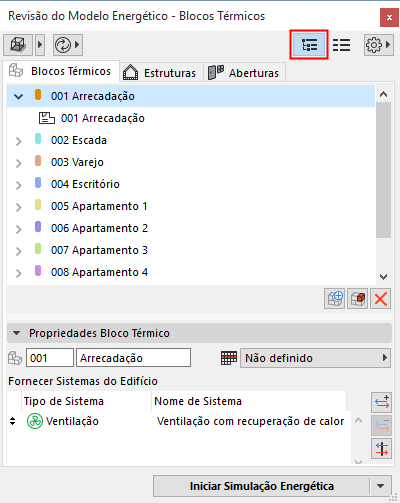

Na lista de Árvore, os usuários podem ver as Zonas que formam os Blocos Térmicos, selecionando do menu lateral pelo nome do bloco térmico. Caso um bloco térmico seja selecionado, suas propriedades serão mostradas na parte inferior da tela, na seção de Propriedades de Bloco Térmico.

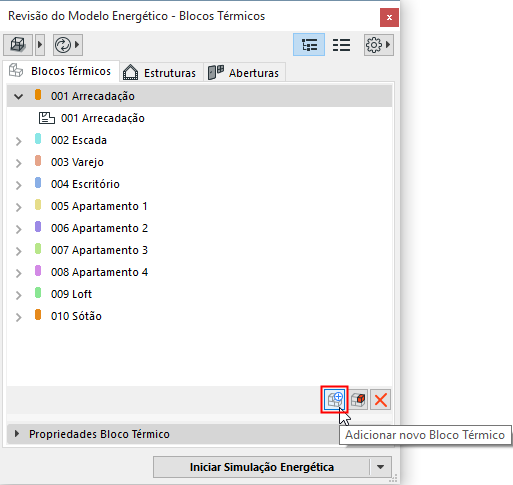

Use o comando Adicionar novo Bloco Térmico para criar um novo bloco térmico. Seu nome ID podem então ser inseridos à lista.
Para atribuir Zonas ao bloco térmico:
•Arraste e Solte Zonas 3D para o Bloco Térmico (in Vista por Árvore)
•Use Pesquisar & Selecionar para Selecionar Zonas e Adicionar Zonas para o Bloco Térmico (em Vista por Lista)
Nota: Zonas não precisam ser contíguas para serem combinadas com um único Bloco Térmico.
Dados de Blocos Térmicos
A Página do Separador dos Blocos Térmicos pode ser visualizada de qualquer tabela ou forma livre. Há dois tipos de dados nesta página:
•Tipos de dados modelo do ARCHICAD (diretamente provenientes do BIM):
No caso de Blocos Térmicos: Número de Zonas, Área de Piso, Volume, Área Externa
•Tipos de dados adicionais (atribuídos às entradas na lista Blocos Térmicos efetuadas pelo usuário):
ID e Nome dos Blocos Térmicos, Perfil de Operação, Métodos Construtivos.
Ver Definições de Propriedade de Blocos Térmicos (Avaliação Energética).
