Definições de Propriedade da Estrutura (Avaliação Energética)
Valor U diz respeito ao coeficiente de transmissão de calor da estrutura selecionada. Utilize o Calculador de Valor U para calcular o desempenho térmico físico das estruturas nos seus projetos com base nas propriedades físicas do(s) Material/Materiais de Construção da estrutura.
Nota: Para um método mais simples e rápido mas, ligeiramente, menos preciso, edite o valor U manualmente.
Ver Sobrepor valor U (valor R).
Selecione qualquer estrutura da lista. Na coluna Valor U, clique no botão das reticências - com o ícone de fechamento na posição de fechado (vermelho) - para abrir o diálogo Calculador Valor-U.

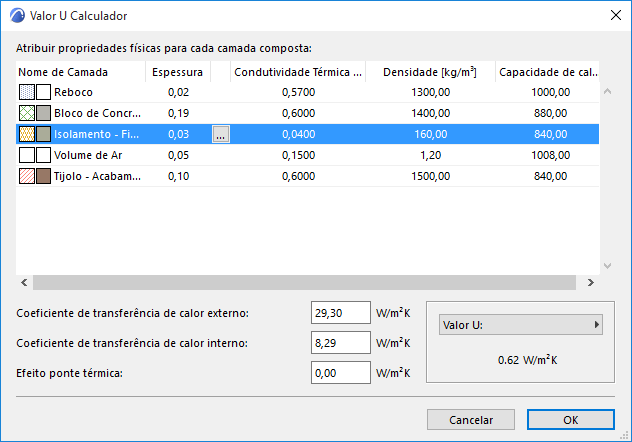

No Calculador Valor-U, a(s) camada(s) que forma(m) a estrutura selecionada é/são listada(s) com as suas propriedades relevantes (Espessura, Condutividade térmica, Densidade e Capacidade de aquecimento), cada uma apresentando um valor por padrão.
Nota: Estes valores derivam do Painel Propriedades Físicas da caixa de diálogo Materiais de Construção do ARCHICAD. Você pode editar qualquer um destes valores manualmente.
Conforme a convenção do local, você pode preferir utilizar o valor R (Coeficiente de Resistência Térmica), que é o inverso do valor U. Para apresentar uma lista e visualizar valores R em vez de valores U (tanto aqui, como no Relatório de Avaliação final), clique no pop-up do valor U abaixo, à direita desta caixa de diálogo, e escolha Valor R.
Coeficientes externos ou internos de troca de calor, e o efeito ponte térmica relacionados a área de superfície estrutural são representados no canto inferior esquerdo da caixa de diálogo Calculadora de Valor-U (Valor-R). Estes dados, somados com as propriedades dos materiais, são necessários para o cálculo.
O Valor U Calculado é visualizado no canto inferior direito do painel.
Nota: O valor-U Calculado mostrado nesta caixa de diálogo está baseado em dados fixos de performance dos componentes do edifício. Este tipo de dado é listado em Valores Chave/Coeficientes de Transferência Energética no relatório Estimativa de Performance Energética. De qualquer modo, Avaliação Energética utiliza um algoritmo de cálculo mais preciso e dinâmico para calcular a transmissão de calor por hora através da fachada do edifício, ao simular o balanço de energia ao longo do ano. O resultado desta análise dinâmica é a base dos dados de Consumo de Energia, Pegada de Carbono e Balanço de Energia Mensal apresentados no relatório de Avaliação Energética.

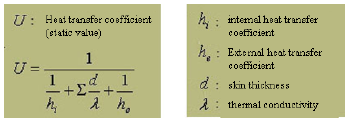

Algoritmo de Cálculo do Valor U (Valor R)
O Calculador do Valor U calcula o coeficiente médio de transferência de calor de Materiais de Construção e estruturas compostas, com base em um algoritmo fixo, utilizado pela maioria das normas nacionais.
Para incluir os efeitos das pontes térmicas, os valores U delta são adicionados aos valores U médios das entradas do grupo de estruturas. As magnitudes dos coeficientes de transferência de calor externo e interno e o valor U delta, dependem da posição da estrutura avaliada quanto à corrente térmica. Definições por padrão são oferecidas no âmbito da Avaliação Energética. No entanto, é aconselhável rever e sobrepor manualmente estes valores predefinidos, caso as necessidades da situação estrutural ou os requisitos para a localização do projeto sejam diferentes.
Atribuição de Propriedade Física
Visualize as camadas apresentadas na lista no Calculador Valor-U. Enquanto o tipo de trama, o nome e a espessura de cada camada derivam das definições do elemento no ARCHICAD, as três propriedades à direita da linha vertical - Condutividade Térmica, Densidade e Capacidade de calor - podem ser modificadas por si, caso os valores por padrão não correspondam às estruturas do seu projeto atual.
Para alterar o valor de Condutividade térmica, Densidade e/ou Capacidade de aquecimento para qualquer camada, selecione-o da lista do Calculador Valor-U.
Clique no botão com as reticências para acessar à caixa de diálogo Atribuição de Propriedade Física.

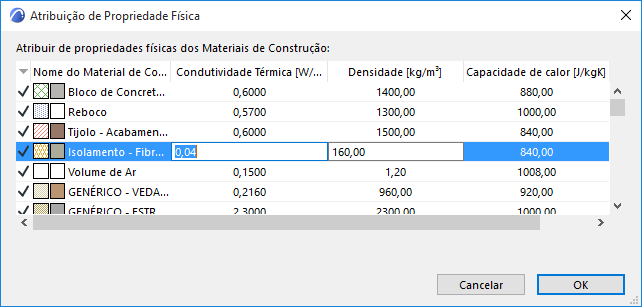

A caixa de diálogo Atribuições de Propriedades Físicalista todos os Materiais de Construção definidos neste projeto. Estes Materiais de Construção efetivamente usadas neste projeto são apresentadas aqui com uma marcação na coluna da extrema esquerda. Cada trama listada é apresentada com as propriedades físicas relevantes que lhe são atribuídas.
Nota: Estes valores derivam do painel Propriedades Físicas da caixa de diálogo Materiais de Construção (Opções > Atributos de Elementos > Materiais de Construção).
O Material de Construção que selecionou no Calculador Valor-U é realçado na lista. Aqui, você pode editar qualquer valor, quer diretamente, quer escolhendo valores definidos a partir do Catálogo de Materiais.
Qualquer alteração aqui efetuada será, automaticamente, refletida em todos os elementos do projeto que incluam a trama editada.
Materiais em Avaliação Energética representam propriedades físicas (condutividade térmica, densidade, capacidade de aquecimento, energia incorporada e carbono incorporado). Na caixa de diálogo Atribuição de Propriedade Física, realce uma linha e clique no botão Catálogo do lado direito: isto abre o Catálogo de Materiais da Avaliação Energética.

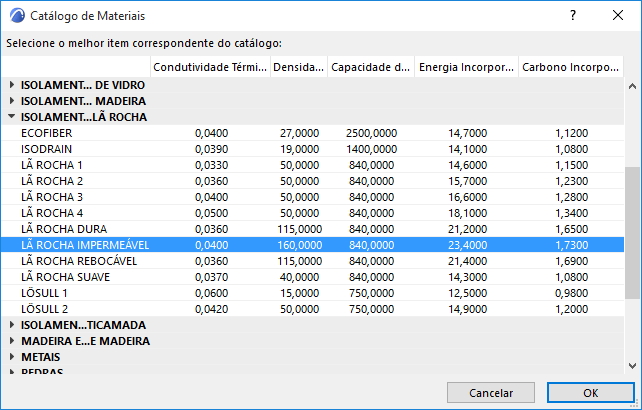

O Catálogo de Materiais é uma vasta base de dados integrada na Avaliação Energética, que contém informações sobre os materiais do edifício, relevantes para os cálculos energéticos (condutividade térmica, densidade, capacidade de aquecimento, energia incorporada e carbono incorporado). Os materiais do edifício são agrupados por categorias principais com listas pendentes detalhadas, de forma permitirem um acesso fácil e uma seleção rápida.
Selecione aqui um material cujas propriedades físicas correspondam às suas necessidades. Quando clica em OK no Catálogo de Materiais, as propriedades térmicas do material selecionado são atribuídas ao Material de Construção que selecionou em Atribuição de Propriedade Física.
Desta forma, o motor de cálculo obtém os dados físicos necessários para a avaliação térmica, sem precisar que efetue qualquer entrada.
É possível introduzir um valor U (ou valor R) manualmente, em vez de usar o calculador de valor U e funções de Atribuição de Propriedade Física. Omitir a Atribuição de Propriedade Física reduz consideravelmente o tempo necessário para avaliar um projeto, mas conduz a resultados de alguma forma menos precisos.
Selecione qualquer estrutura da lista. Na coluna Valor U, clique no botão das reticências - com o ícone de fecho na posição de aberto (branco) - para abrir o diálogo Valor U sobreposto.
Clique no pop-up para alternar entre o valor U e o valor R, conforme necessário. Introduza, simplesmente, o valor pretendido no campo editável.
Massa de armazenamento de calor da estrutura
Utilize este pop-up (também na caixa de diálogo Valor U sobreposto) para selecionar a massa térmica (Leve, Média ou Pesada) da estrutura selecionada, em vez de utilizar os materiais, diretamente, provenientes do modelo do edifício.
Os valores limite para estas categorias são:
•peso pesado: > 400 kg/área do pavimento
•médio: 250 – 400 kg/área do pavimento
•peso leve: <250 kg/área do pavimento
Na Avaliação Energética, estas definições predefinidas estão vinculadas a valores médios de densidade. Estes valores de densidade são multiplicados pelo volume total de estruturas interiores, fornecendo o valor numérico da Capacidade de retenção de calor interno ao motor de cálculo.
Modifique a Infiltração Padrão (unidade: l/s,m2)das entradas selecionadas da Lista de Estruturas para definir com precisão sua permeabilidade aérea (0.6 l/s,m2 é considerado baixo, enquanto que 1.6 l/s,m2 é considerada uma infiltração alta).
A função Avaliação Energética do ARCHICAD não só simula o efeito de infiltração no balanço energético por hora, como também apresenta o Vazamento total de Ar (substituição de ar por hora), na seção Valores Chave do PDF "Relatório de Desempenho Energético".
Absorvência Solar
A propriedade do material superfície determina as propriedades de Absorvência Solar da Estrutura selecionada. Modifique a Absorção Solar padrão (unidade: %) das entradas da Lista de Estruturas para definir com precisão sua capacidade para absorver energia solar.
