Vista do Modelo Energético do Edifício

A Revisão do Modelo Energético da função de Avaliação Energética funciona apenas em elementos visíveis; por isso é necessário definir uma vista do ARCHICAD dedicada ao modelo energético. Utilize a visibilidade do vegetal para conseguir a vista que precisa. Assegure-se que as zonas são visíveis.

Nota: O retângulo de seleção não filtra elementos construtivos com o objetivo da Revisão Energética do Modelo.

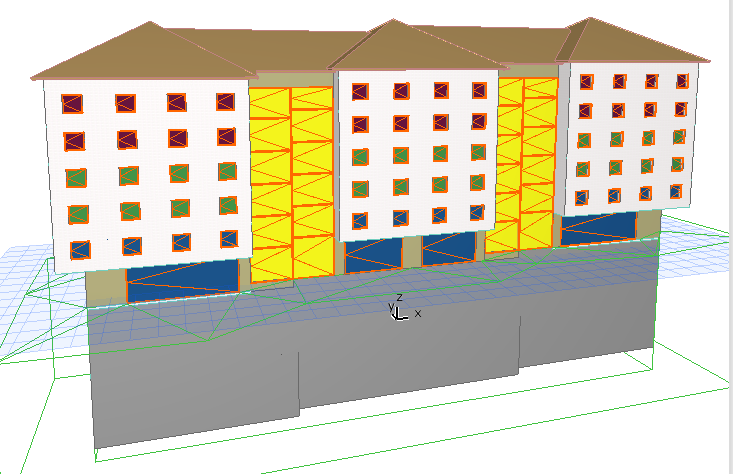

Vista do Modelo Energético do Edifício

A Vista do Modelo Energético do Edifício deve apresentar todas as partes do edifício que você pretende incluir na avaliação energética (zonas de espaço internas, elementos membrana do edifício, estruturas internas com massa térmica significativa, malha do local) e nenhuma das que não pretende ver (mobília, zonas que não aquelas representativas dos espaços condicionados do edifício, elementos separados paralelos do ARCHICAD representativos de composições).
