Importar o Arquivo Rhino 3DM como Objeto

1.Use este comando para importar um arquivo do Rhino como um único objeto no ARCHICAD:

Arquivo > Bibliotecas e Objetos > Importar o Arquivo Rhino 3DM como Objeto

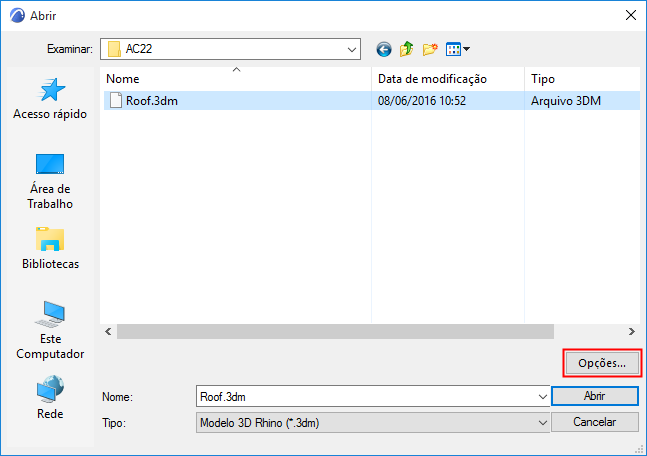

2.Clique em Opções para escolher as Opções de Abertura do Rhino:

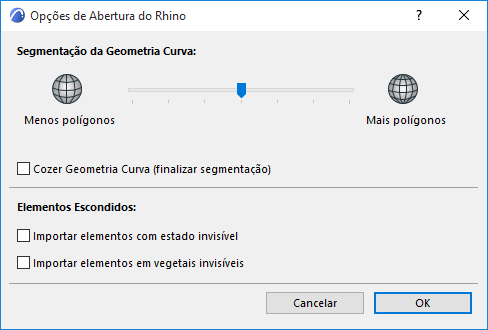

3.Defina suas preferências para segmentação e elementos escondidos:

•Segmentação da Geometria Curva

Use o controle deslizante para ajustar a segmentação das superfícies curvas importadas do Rhino.

Notas:

–O controle deslizante da segmentação afeta apenas a geometria curva, não elementos planos

–Se você aumentar a segmentação (resultando em um maior número de polígonos e em uma superfície mais suave), lembre-se que uma alta quantidade de polígonos afeta tanto o tamanho do arquivo quanto o desempenho

•Cozer Geometria Curva

–Opcionalmente, marque a caixa Cozer Geometria Curva para finalizar segmentação antes da importação. Como resultado:

-Você não será capaz de ajustar ainda mais a segmentação quando o modelo for importado para o ARCHICAD

-Por outro lado, o vínculo do elemento estará disponível

-Em geral, a navegação é mais rápida nos modelos se esta opção estiver marcada

•Elementos Escondidos

Use esses controles para definir como interpretar os elementos "invisíveis" do Rhino.

No Rhino (ao contrário do ARCHICAD), é possível esconder um elemento individual, quer o seu Vegetal seja visível ou não. Por padrão, esses elementos invisíveis NÃO são importados para o ARCHICAD.

Para importá-lo, marque a caixa Importar elementos invisíveis.

4.Clique em OK.

5.Você é alertado de que a importação foi bem-sucedida:

6.Use a ferramenta Objeto para colocá-lo no projeto.

Definições de Objeto do Rhino no ARCHICAD

Um arquivo Rhino colocado como um único objeto no ARCHICAD é armazenado no ARCHICAD em Biblioteca Interna.

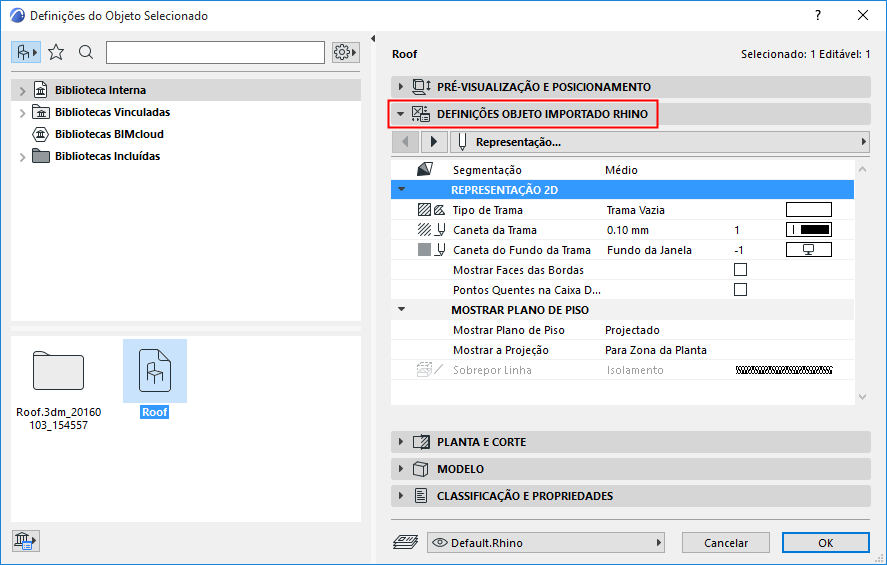

Use o painel Definições do Objeto Importar Rhino das Definições do Objeto para configurar sua aparência.

Observe os seguintes parâmetros específicos do Rhino:

Segmentação

Este controle está disponível para objetos importados da Rhino, desde que você não marque a opção Cozer Geometria Curva na importação.

Use a segmentação pop-up para ajustar a suavidade de um objeto curvado selecionado. Lembre-se que uma alta quantidade de polígonos pode afetar o tamanho do arquivo e seu desempenho.

Representação 2D

•Mostrar Contornos da Face: Mostrar se você quiser ver os contornos internos da superfície em 2D.

•Pontos Quentes na caixa delimitadora: Ligue esta opção se você quiser ver pontos quentes adicionais sobre a caixa delimitadora do objeto em 2D. Isto pode ser útil, por exemplo, para o dimensionamento de um objeto ortogonal, como uma parede cortina.
